发布时间:2013年1月8日
尼康D5200数码单反相机
在CES 2013尼康宣布美国可用性新的高级消费者DSLR相机，D5200。
与典型智能手机在一块板上的高度集成相比，单反相机是一个由各个部件组成的复杂系统。如果你浏览一下右边的图片，你就会明白为什么我们会惊讶于它们竟然可以被制造出来——而不需要大量的设备被制造出来。
但我们离题了，这次拆卸是关于内部的硅。首先，高端消费级单反相机的主要功能:
- 24.1 MP CMOS图像传感器
- aps - c
- 尼康EXPEED 3传感器
- 1080p, 30帧，5帧

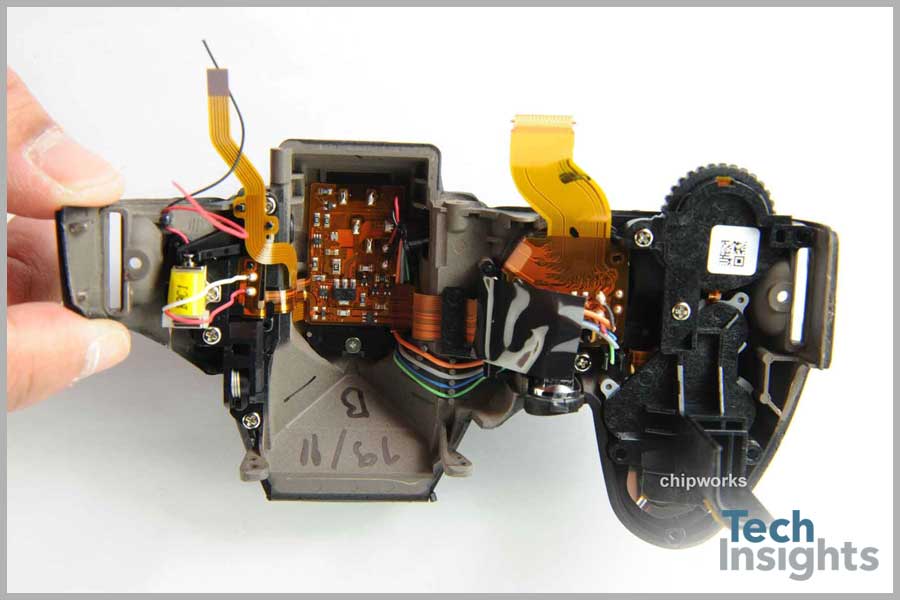

内部尼康D5200 DSLR
关键设计胜利的总结编目
值得注意的大芯片是尼康EXPEED 3。这是一种包对包的配置，搭载了三星K4B4G3146的4gb DDR3 DRAM。EXPEED装置由富士通制造，是一块8.7 mm x 9.4 mm的大硅片。
尼康费用3
其他设备编号

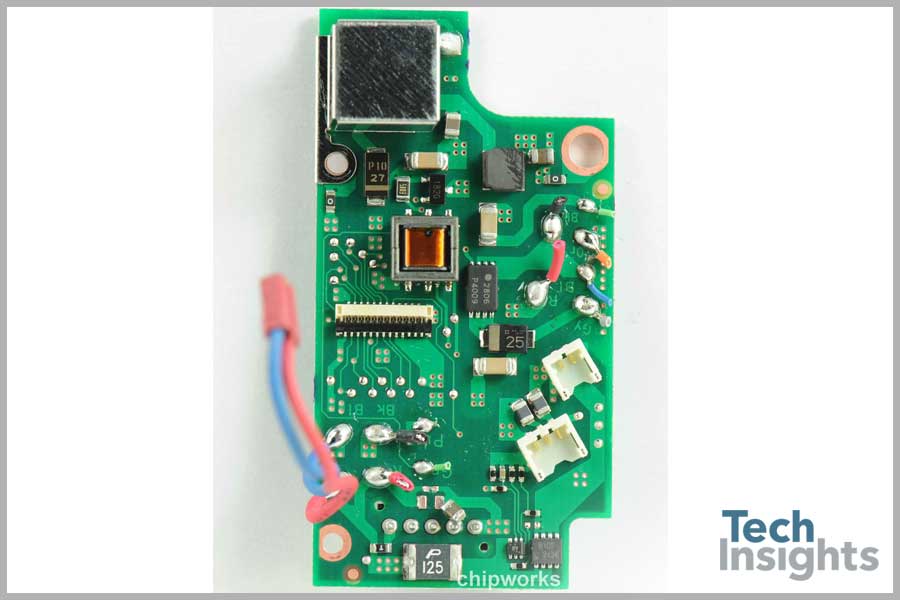

所有这些板都不是最先进的，紧密封装的10-12层类型需要一个高度集成的手持设备，并有许多未编目的无源部件。以下是关键的硅元素，罗姆是关键赢家:
- 东芝TMP19A44f微处理器
- Wolfson WM8946E音频编解码器
- Spansion S29GL256S90D 256 Mbit和闪光灯
- Rohm Semiconductor BU9795 LCD驱动
- 制造商ROHM Semiconductor BU9798KV LCD驱动器

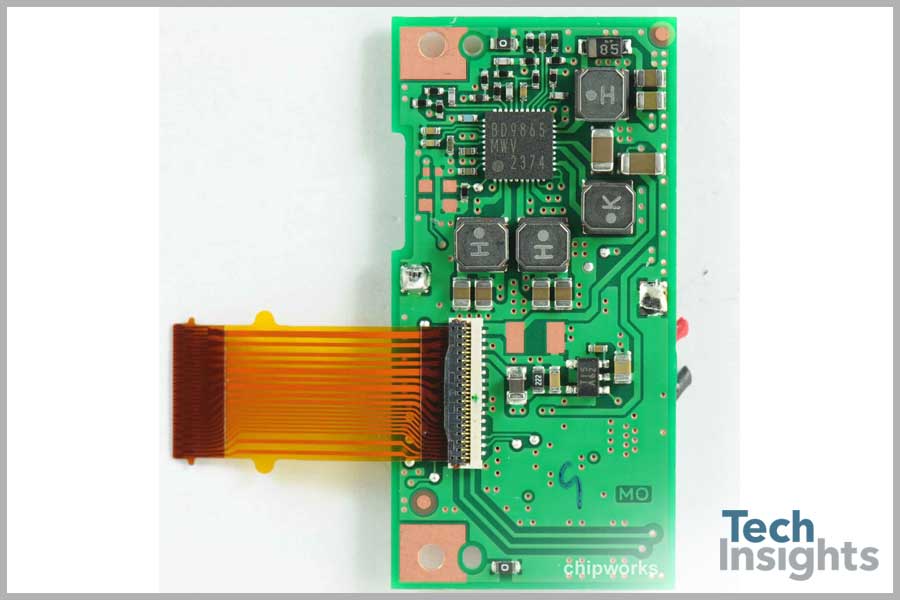

- Rohm Semiconductor BD8965 DC-DC稳压器
- Rohm Semiconductor BD65490驱动
东芝图像传感器

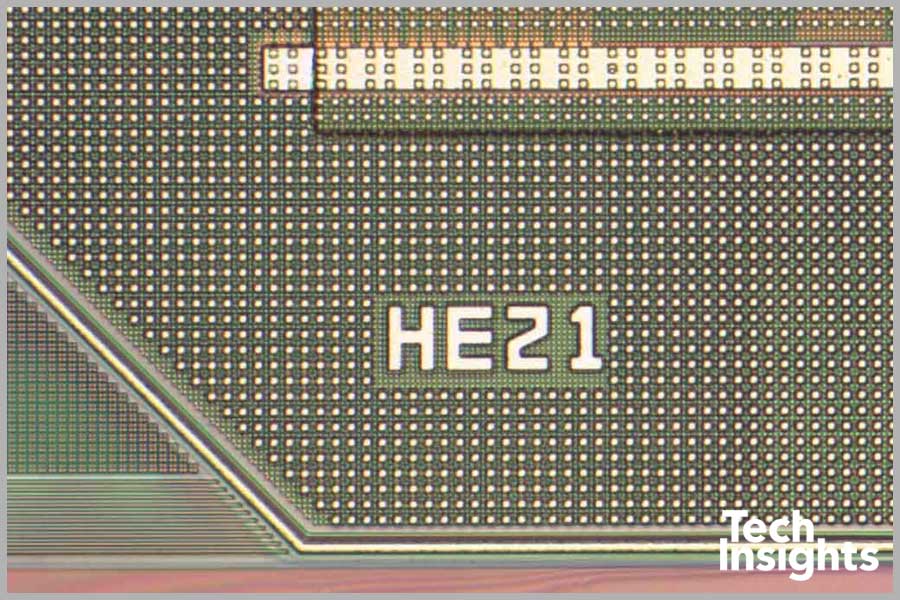

东芝图像传感器在里面找到
在我们最近关于全帧格式图像传感器的技术博客中，我们推测了FF CIS领域新进入者的可能性。我们没有想到的是，一个新的进入APS-C游戏与东芝赢得主要CIS插座在尼康D5200。
为什么看到东芝会感到惊讶?
如果你必须为尼康APS-C类套接字选择一个新的供应商，你可能会选择Aptina。Aptina在尼康1系统相机(1 "格式V1, J1, V2)的设计中获胜，此前已推出APS-C设备。MT9H004是一款1600万像素传感器，采用Aptina的双转换增益方法作为DR-Pix平台的一部分。该设备旨在用于APS-C级单反和MILC应用，但我们还没有看到它的设计获胜。由于Aptina和尼康之间的现有关系，你可能会认为D5200的24.1 Mp传感器是由Aptina开发的。
东芝已公开宣布其积极发展移动成像领域的战略，目标是到2015年占据30%的市场份额。因此，我们知道，它支持其半导体集团的图像传感器技术。然而，它并没有广泛地促进人们对APS-C空间的兴趣，我们很高兴地看到这个颠覆性的事件。我们通常发现尼康要么使用自己的APS-C设计(由瑞萨(Renesas)制造的设备)，要么使用索尼的传感器。加上东芝，尼康使用的硅供应商种类就相当多了。
最后，我们的初步分析显示了另一种扭曲的情况，即东芝正在使用一个先进的铜制造厂来制造新设备。这仍然是罕见的，因为我们只看到三星承诺了一个铜晶圆厂的APS-C。我们预计，数码单反和MILC分辨率的提高将最终推动其他公司进入这一领域。时间会告诉相机评论网站对d5200的性能有什么看法，但在那之前，祝贺东芝。
| 公司 | #像素金属 | 像素金属化 |
|---|---|---|
| 佳能 | 3. | 艾尔 |
| Foveon | 4. | 艾尔 |
| 尼康 | 3. | 艾尔 |
| 三星 | 3. | 铜 |
| 索尼 | 3. | 艾尔 |
| 东芝 | 4. | 铜 |
