TechInsight的内部波形分析项目包括:

  • NAND闪存
  • 在独立应用程序中也不使用flash
  • 嵌入式闪存在诸如微控制器的应用中
  • 摄像头和手机中的图像传感器
  • 在手机、显示器和电视中使用OLED和LCD像素显示器

对于闪存,波形分析提供了编程算法的细节,以及在各种设备操作和模式下编程、读取和擦除存储单元所需的内部生成电压的测量。在有源探针布置中测试存储器,并且在设备操作期间记录所选信号的电压轨迹。

我们的波形分析涉及目标信号的内部信号探测,以解释电路功能和系统算法,包括:

  • 对存储器/存储设备进行编程、读取和擦除所需的闪存编程算法
  • CMOS图像传感器的像素运算算法
  • DRAM数据路径操作和定时

波形

项目流程主要步骤

电路提取

1电路提取

包装分析

2包装分析(脱封和改性)

Flash编程器与外部功能测试

3. Flash Programmer and External Functional Testing

探头垫放置(FIB)

4探头垫放置(FIB)

波形捕获和分析

5波形捕获和分析

1电路提取

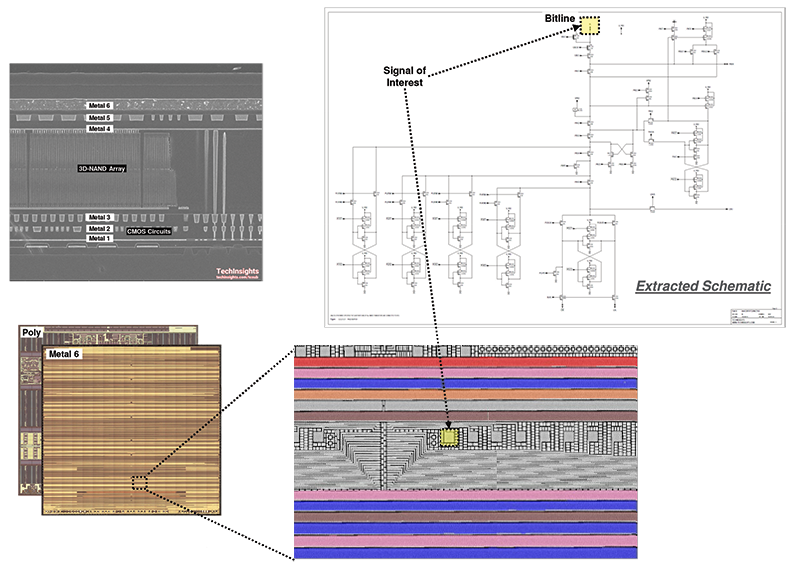

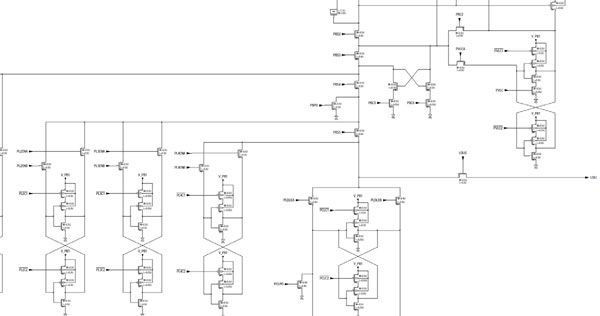

提取的示意图通常是同一设备/模具的已完成电路报告(CAR)的一部分。如果没有现成的车辆,首先需要提取感兴趣区域的电路,以识别布局上感兴趣的信号,并确定是否可以进入。

进一步了解我们的电路提取.

电路提取

2. Package analysis

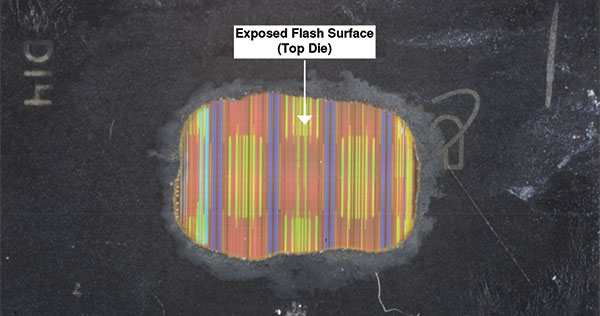

去封装:喷射蚀刻记忆体封装,露出一段晶片表面以放置探针垫

一些封装挑战包括:芯片阻塞、芯片方向、标准NAND接口封装连接到闪存编程器的芯片重新封装

进一步了解我们的包装分析.

包装分析

三。Flash编程器与外部功能测试

各种闪存编程器单元用于在各种操作模式下操作NAND和NOR闪存包,如异步、多平面、特定供应商命令等…

对于NAND闪存,命令和寻址可能因设备而异(例如,每个块的页数、字线寻址与页寻址、TLC与MLC、命令前缀等),因此设备数据表是获取此信息以基于数据表生成适当闪存编程驱动程序的最快方法

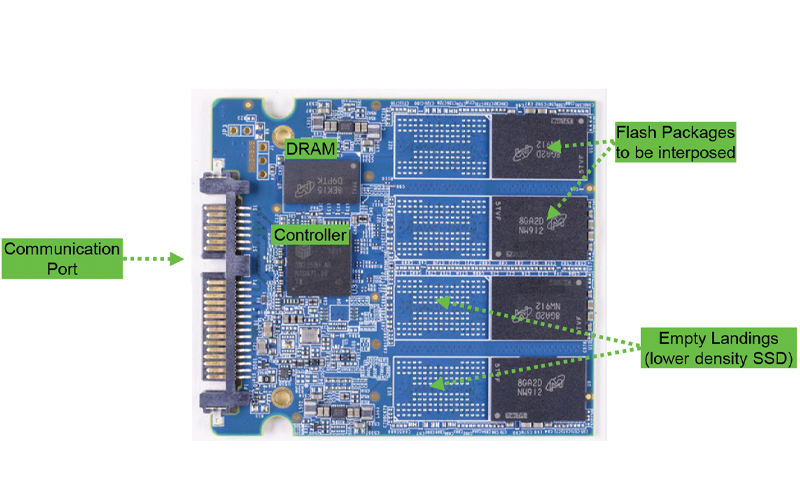

如果设备数据表不公开,则进行外部功能测试,将闪存包插入内存系统(如SSD、电话、,SD卡),用于连接到逻辑分析仪,以便在系统操作期间捕获控制器和NAND闪存设备之间的通信,以确定操作设备所需的命令和寻址方法。

The acquired and analysed commands and addressing information from the external functional testing is then used to generate proper flash programmer driver to operate the target NAND flash device

进一步了解我们的功能测试.

Flash编程器与外部功能测试

4探头垫放置(FIB)

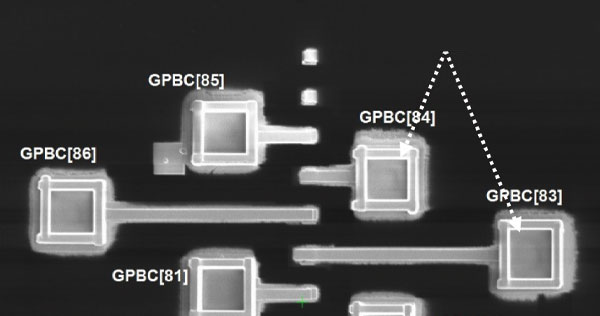

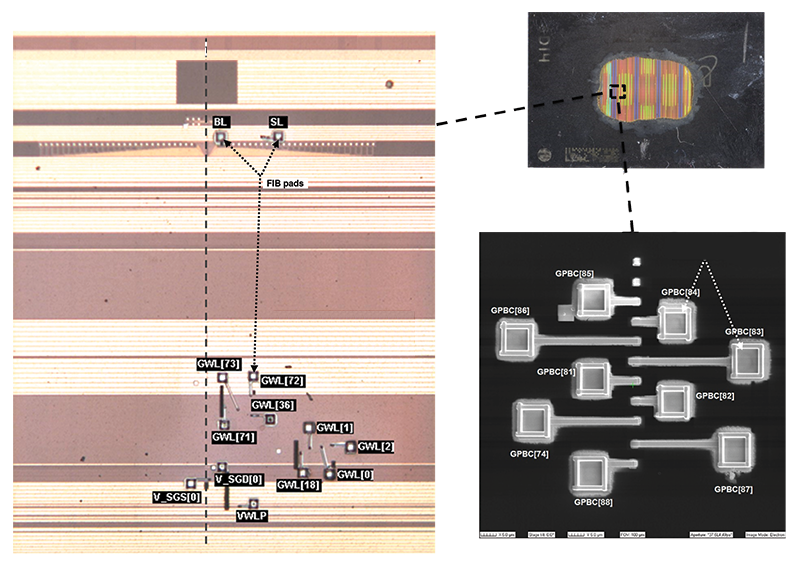

纤维板放置挑战包括:

  • 当前NAND闪存中较小的进程节点
  • 金属化材料、厚度和宽度
  • 在NAND闪存中较低金属和线间距的位线路接入到FIB BL信号(可能需要额外的FIB编辑)
  • M2和M1上较低的金属信号很难在CMOS型3D-NAND器件阵列上实现FIB(背面FIB可能是一种选择)

进一步了解我们的功能测试.

探头垫放置(FIB)

5波形捕获和分析

两种类型的NAND内部战争交付物:标准报告和自定义报告。

标准报告包括一组预定义的信号,如字线、位线、源线、PWELL等(总共10个信号)。该报告将包括NAND设备的所有存储器状态的所有程序、读取和擦除波形,例如在TLC设备状态000到状态111中,列表电压和状态分布的摘要图

自定义报告可以包括客户端需要的多个信号,例如,页面缓冲电路上的所有信号通过分析信号的施加电压和定时来了解电路操作。

自定义报告还可以包括程序、读取和擦除波形以及任何其他必要的附加请求,以支持它们的需要

所有报告将可选地包括所有波形图的原始数据表文件,作为最终可交付成果的一部分,使用查看器应用程序。原始数据表文件允许用户打开每个波形图,并根据需要自定义选择时间刻度、电压刻度和波形颜色

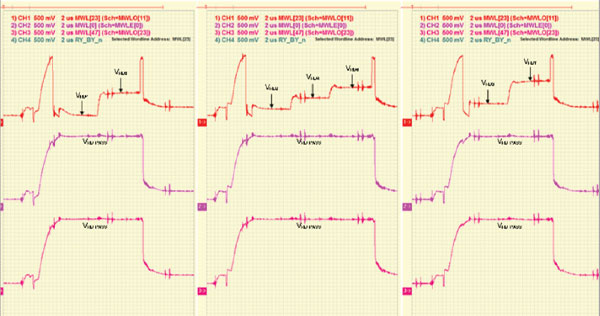

用于3D-NAND闪存中的程序,读取和擦除操作的捕获波形,例如如下所示,提供有关专利相关侵权分析的测试设备的程序算法的详细信息,或仅仅在其他供应商设计/解决方案上了解最新。

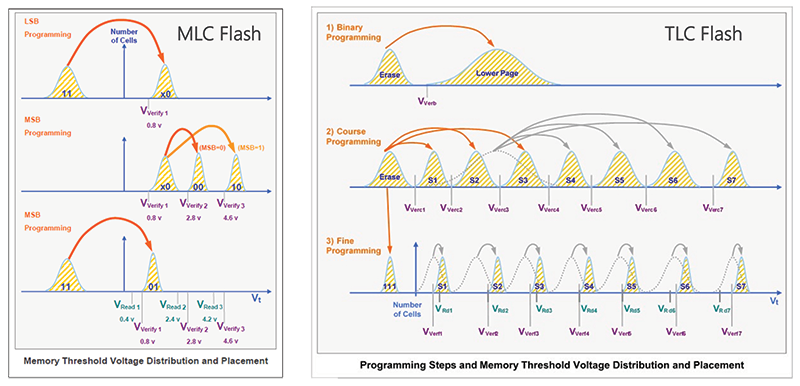

In standard type internal waveforms analysis, a memory threshold voltage distribution is also provided as a summary of how the different memory states (4 states for MLC devices and 8 states for TLC devices) are programmed and distributed as shown in the two examples below:

波形捕获和分析

波形捕获和分析

技巧网络研讨会:技术分析NAND闪存和SSD设备-内部探测,波形分析,等等

本演示文稿探讨了NAND闪存和SSD设备的一些创新领域,并概述了我们用于分析这些创新的各种测试方法。
