发布:2012年10月18日
苹果闪电30针适配器
raybet正规么逆向工程不是向后正向工程完成,所以你永远不知道你将学习或当您将学习它。进入苹果闪电适配器插头。值得一些分析由于我们进行一个完整的系统报告这个苹果切片技术。引用我们的工程师之一,“这里有一个可笑的硅量”,所以当你付给你30美元你可以感到很满意,认钱不认人。
即使没有几百工程小时参与系统分析,我们至少可以做一些观察拆卸。

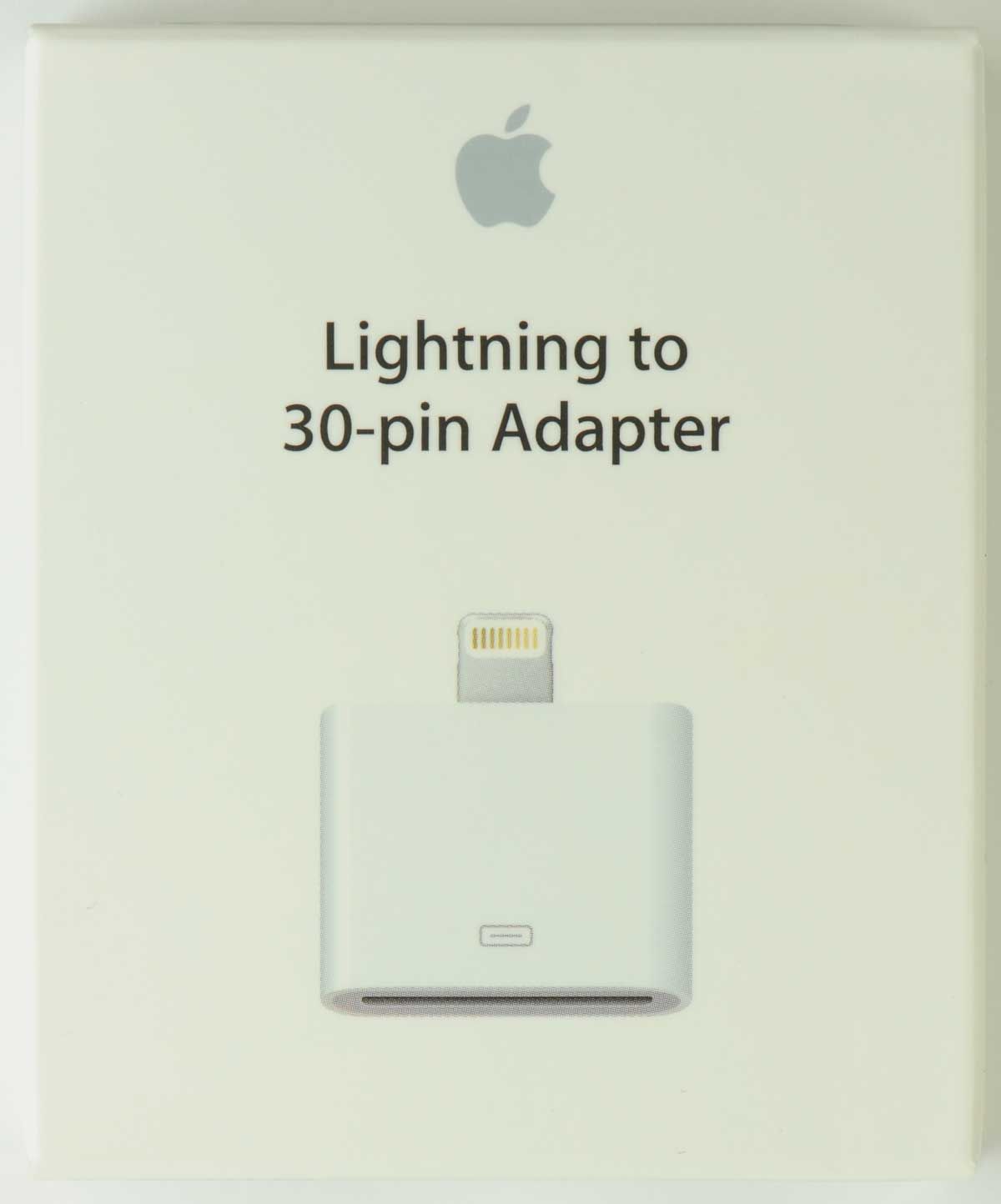

首先,箱子里有一个非常接近的近似的。称赞苹果公司申请一个很酷的品牌,曾经是一个描述性的适配器(无聊)30。至少它不是缩写八音节techno-speak (USB吗?)。

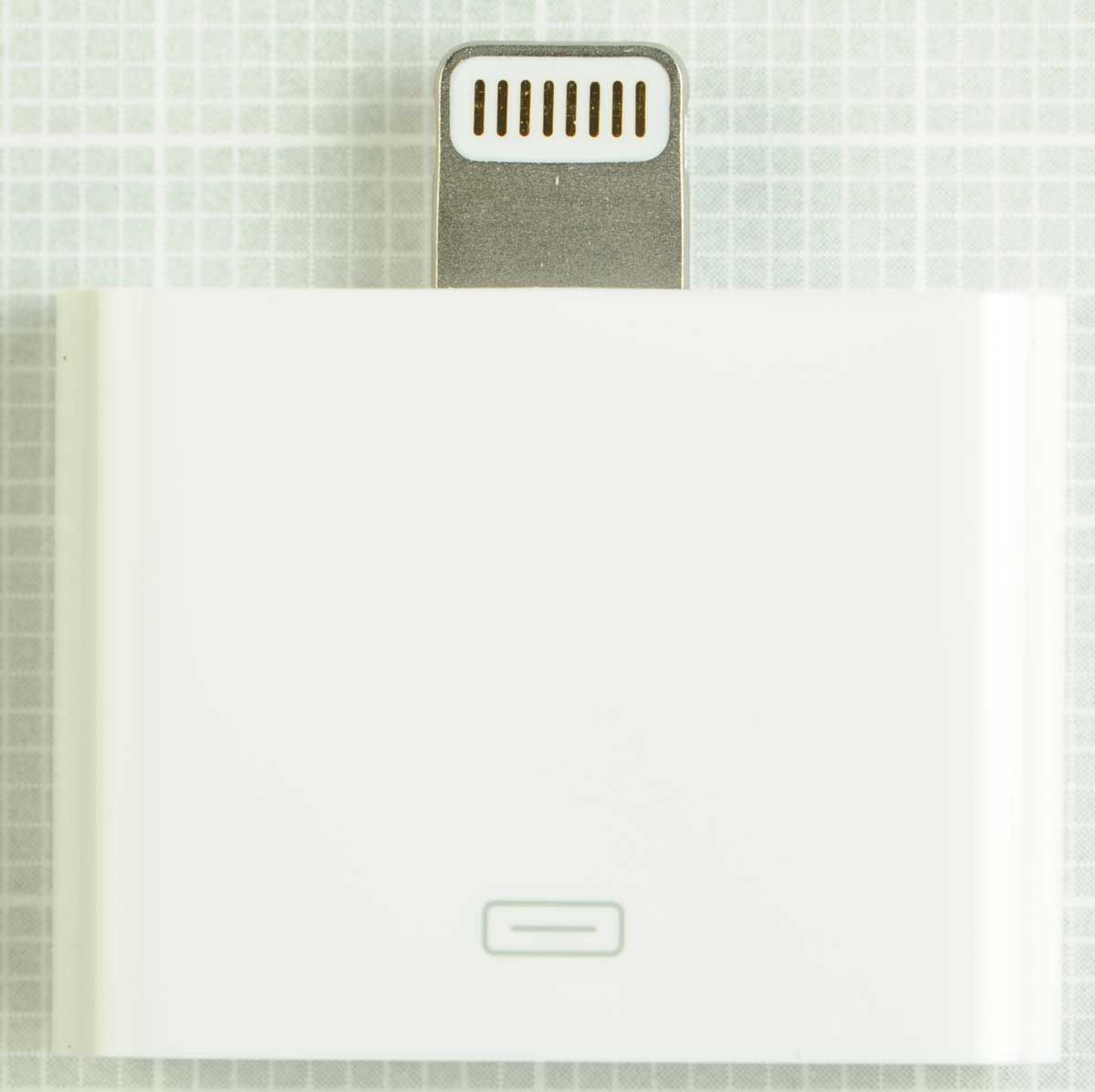

进入许多黏糊糊的东西
进入许多黏糊糊的东西
让小包装分开,同时得到所需的高质量图片并不容易。一旦删除封面,我们不能看到任何东西。几个死亡标记,不显示任何制造的证据。有相当多的死对于这样一个微小的适配器。删除其余的组件,我们可以告诉这个故事。“那么有用”图像是在详尽的对那些有兴趣。

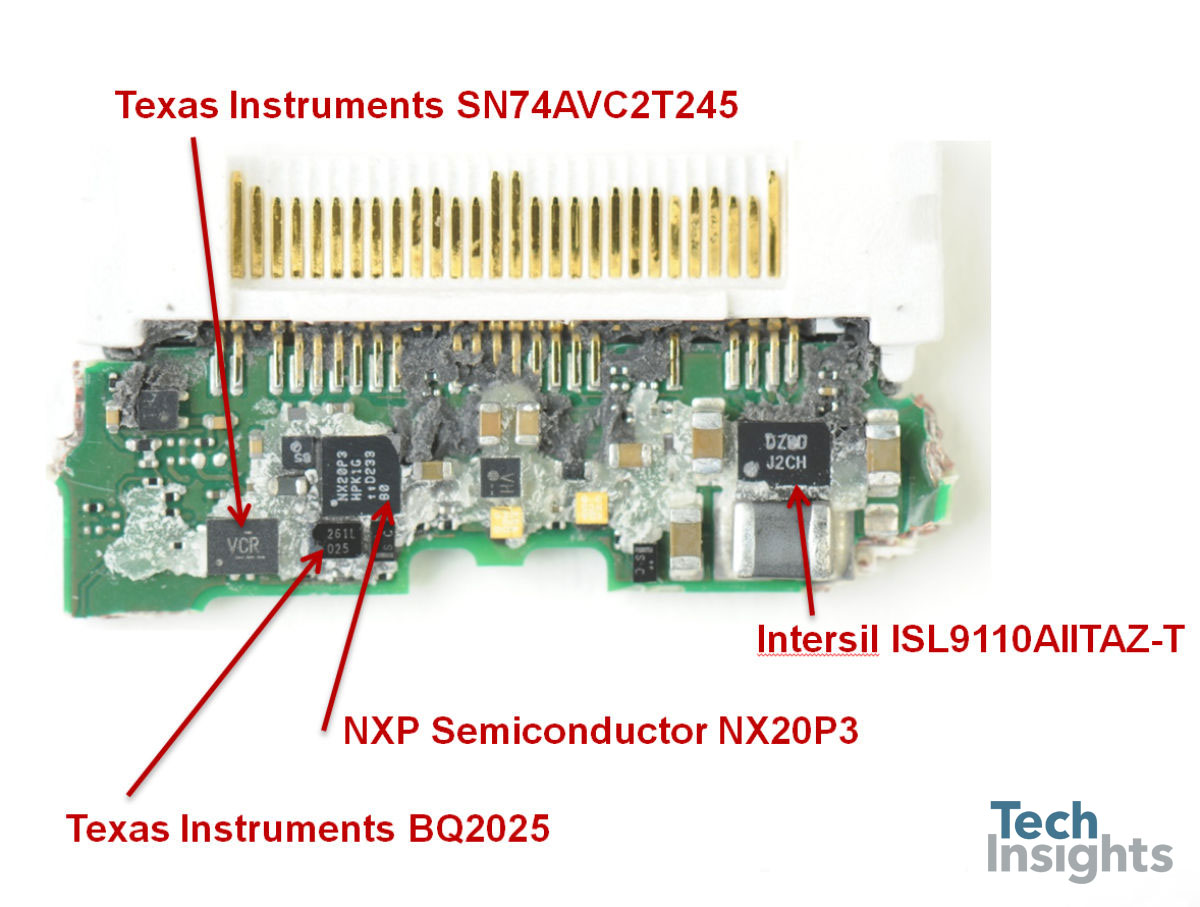

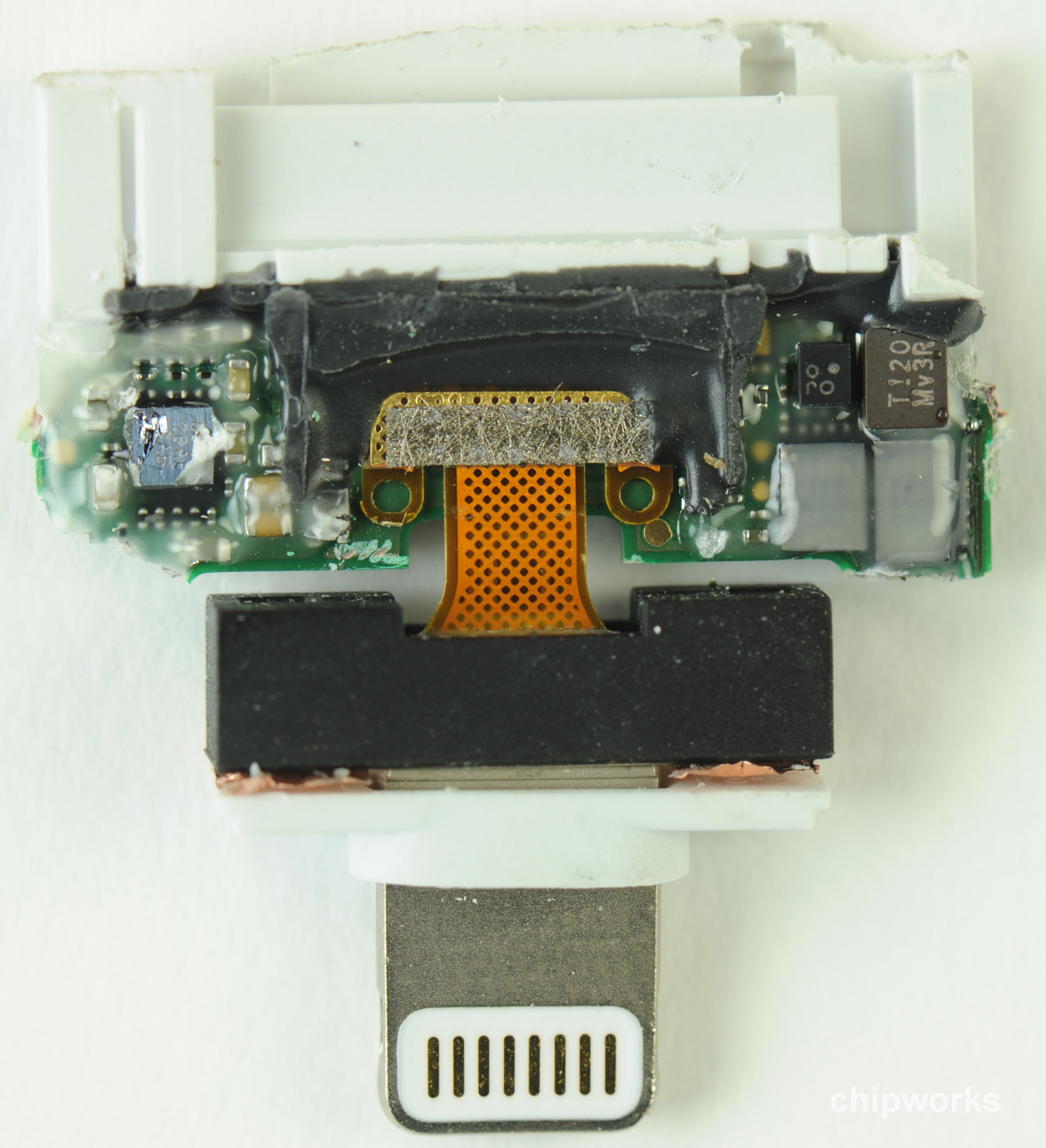

闪电板边1
闪电板边1
一旦我们有董事会可以开始编目的芯片。一侧的板我们有相同的NXP20P3也出现在闪电电缆。它继续存在非常大的模拟集成电路晶体管或二极管(确认与多晶硅层图像)。我们认为这是最有可能的一个多通道界面过滤器。这是看着死去的照片,而不是一个完整的项目,但在这一点上我们是相当舒服的说。

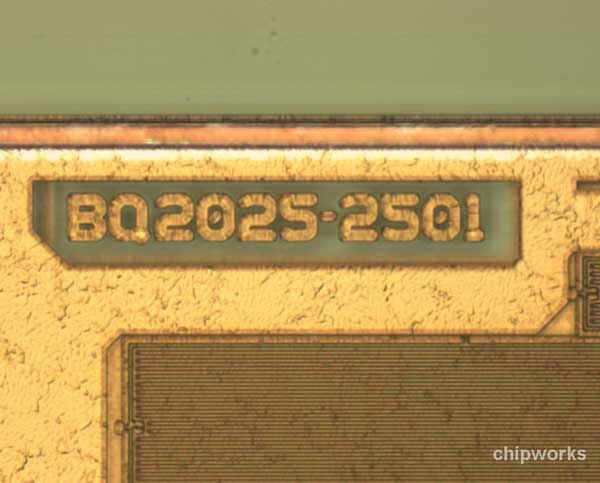

我们最初惊讶的缺乏一个包类似于德州仪器BQ2025发现电缆,但得宝治疗后在261 l025包标记,对低于NXP芯片。

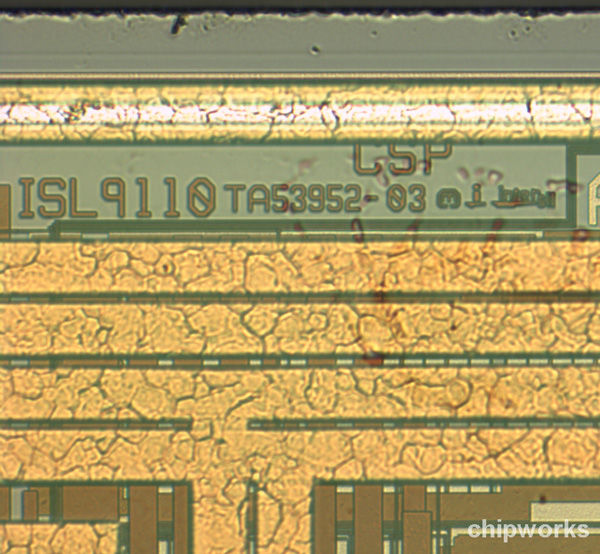

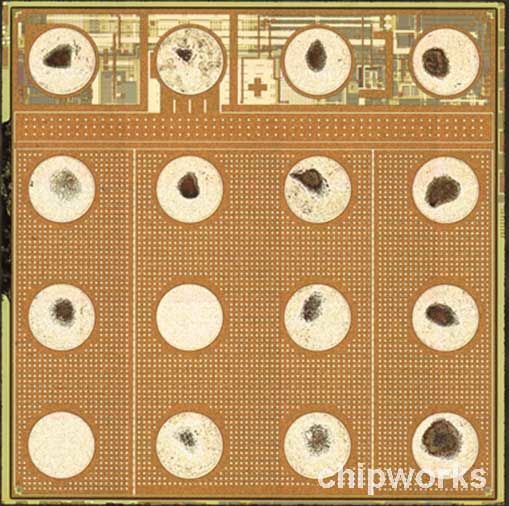

在右侧的董事会我们包标记DZB0J2CH Intersil ISL9110die里面。根据他们的网站,这是一个效率高1.2 Buck-Boost监管机构。

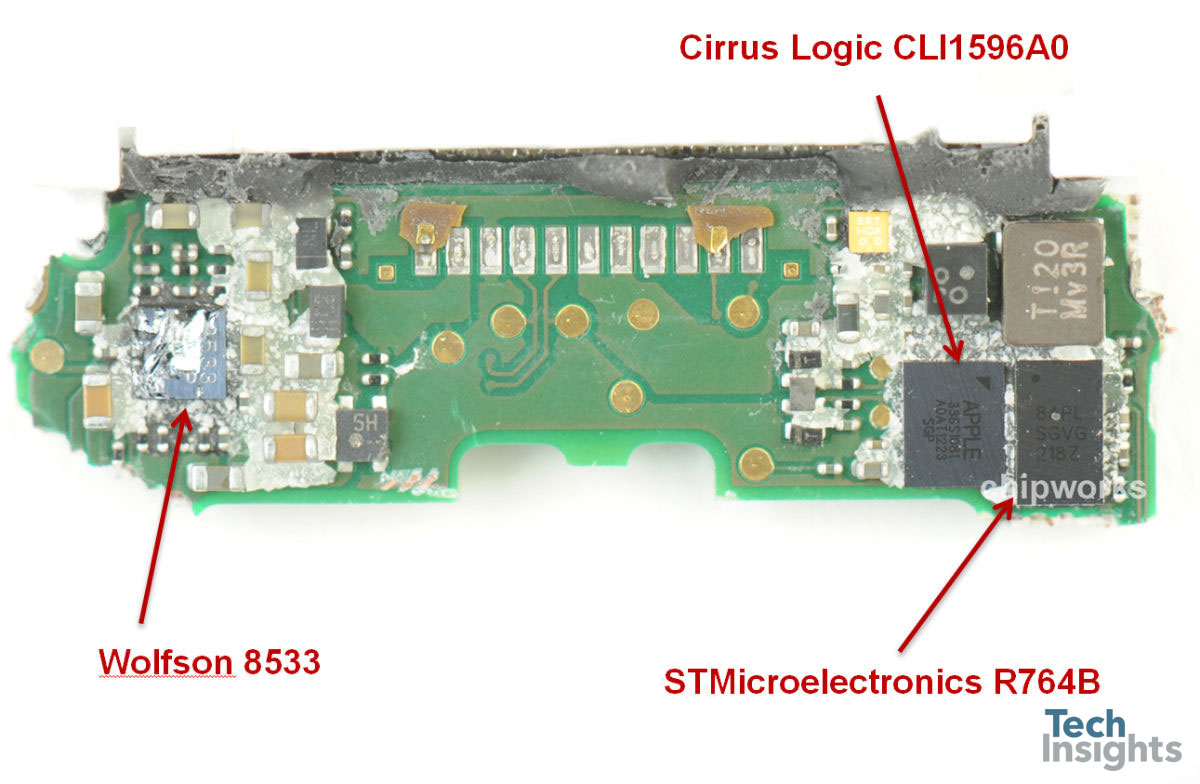

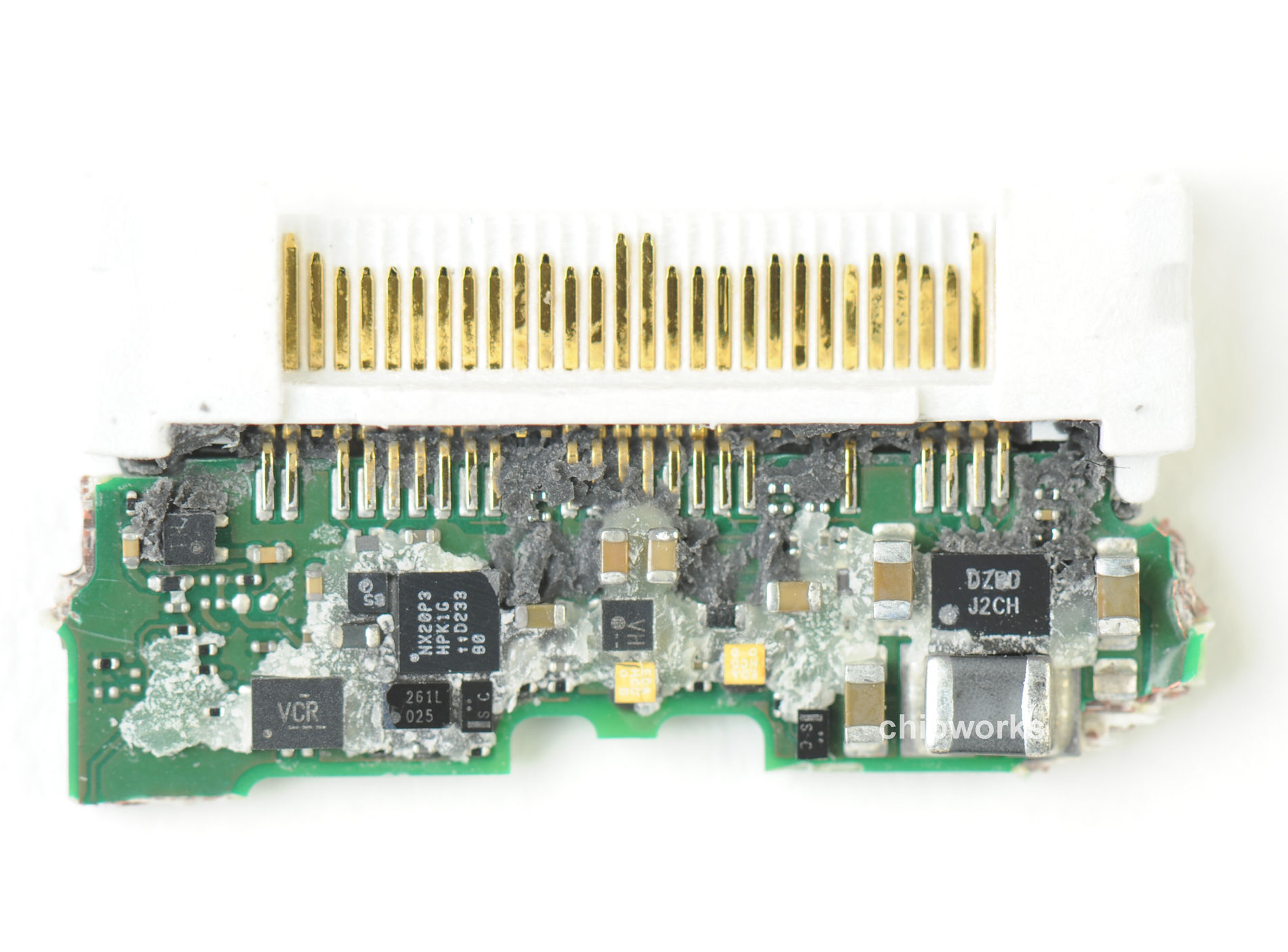

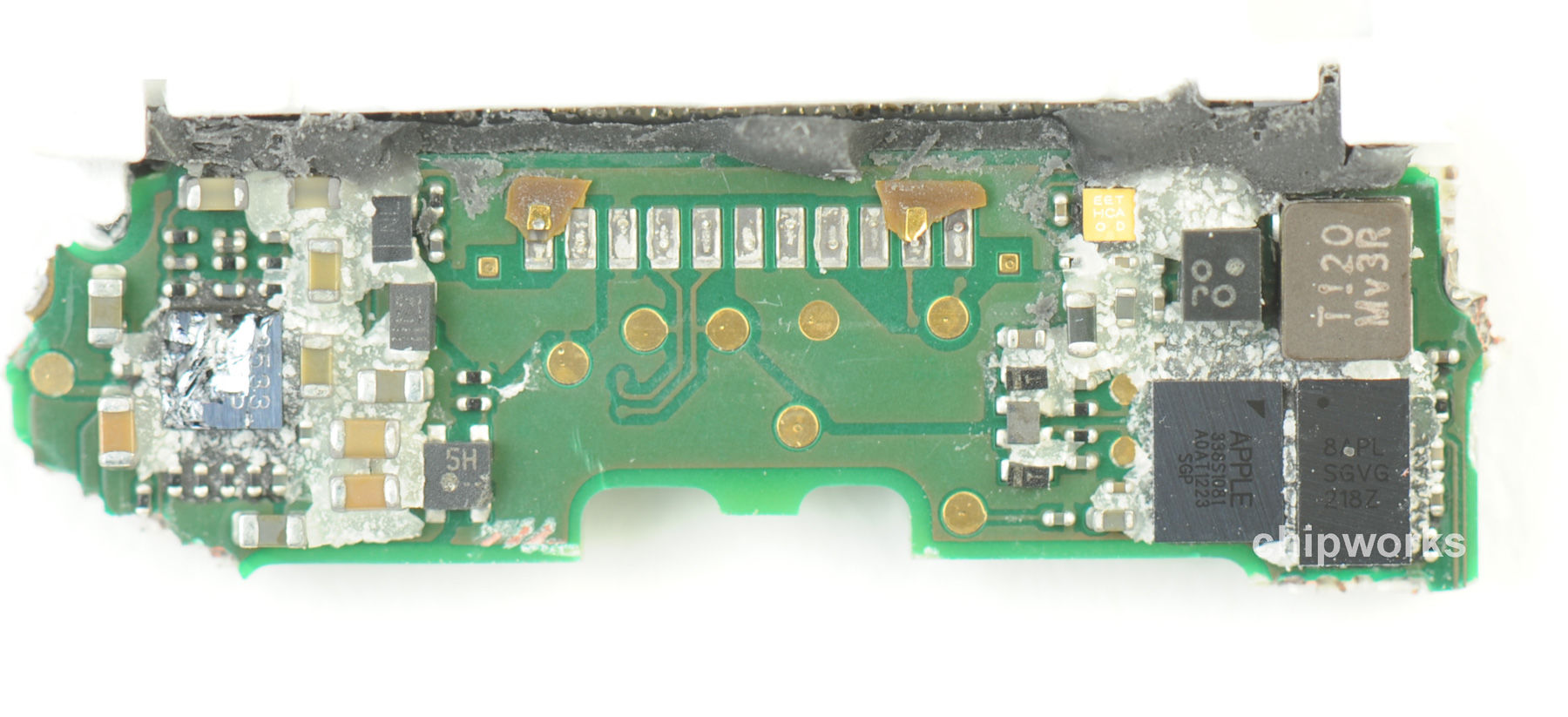

闪电板侧2
闪电板侧2

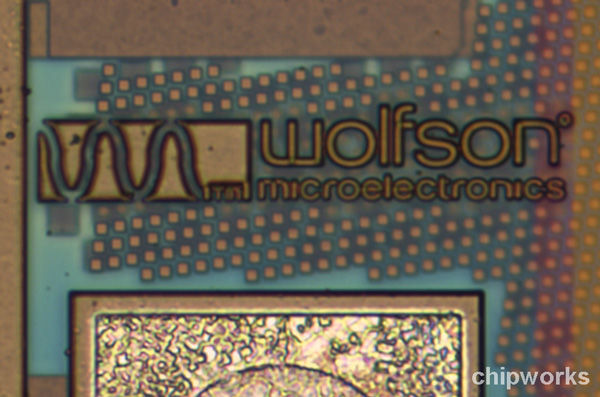

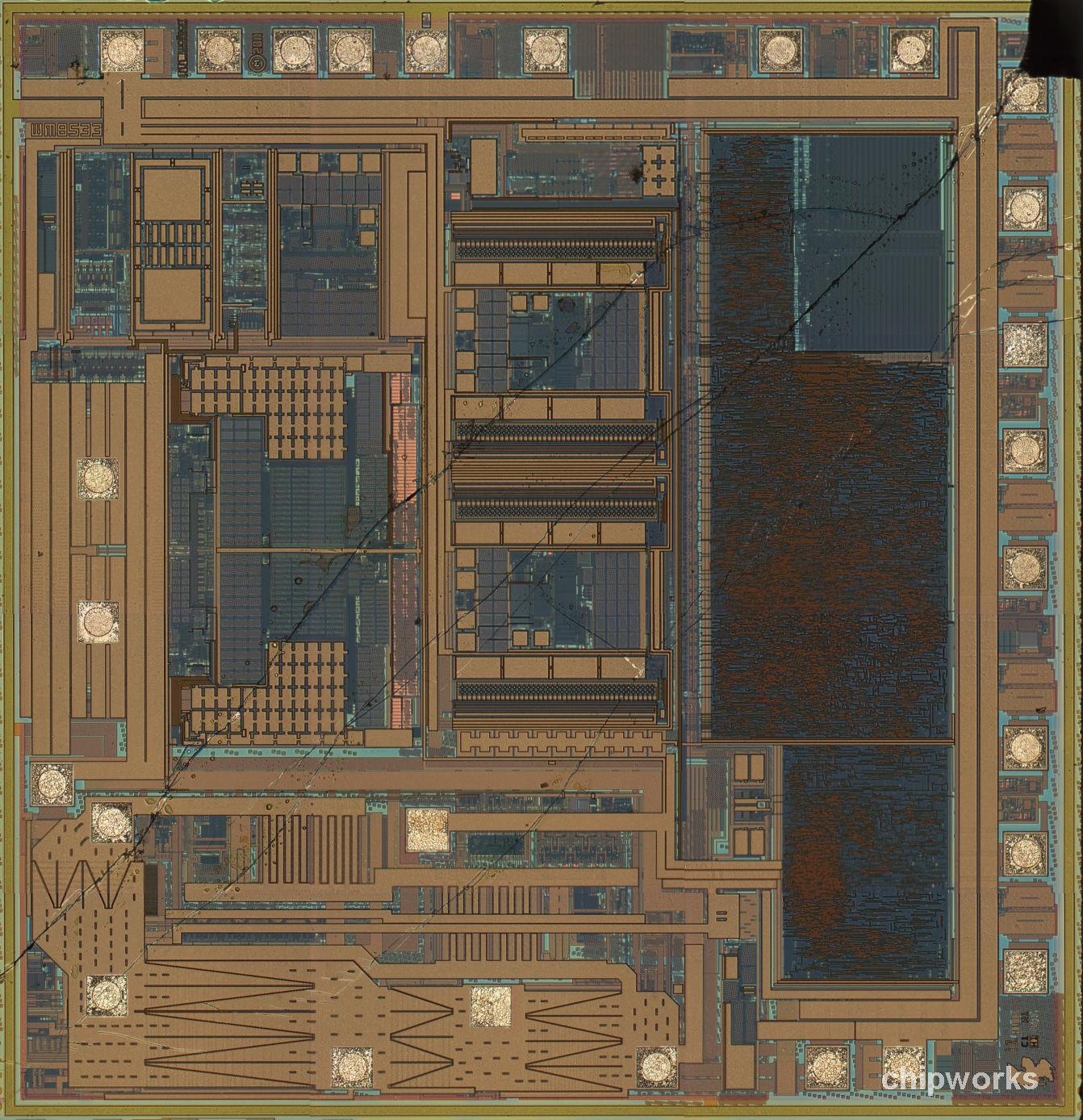

这里有大量的媒体设备。沃尔夫森WM8533 DAC,我们认为以数字音频并将其转换为模拟信号,30针了。
我们也有苹果338 s1081卷逻辑音频芯片与标记CLI1596A0和日期代码2011死亡。对于那些可能想知道它的功能,它不直接与我们编目的死前一代又一代的iphone我们拆除(模型)。
意料之中的是,这里没有类似芯片的转换视频由于没有支持视频到年长30设备。这可能会影响一些利基外围设备,但你不能阻止进步。
其他设备仓库

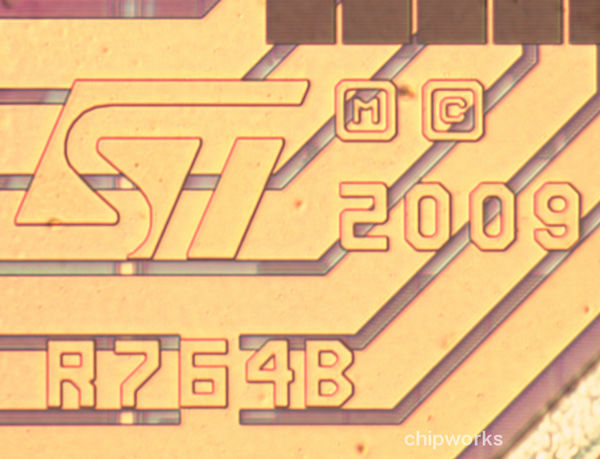

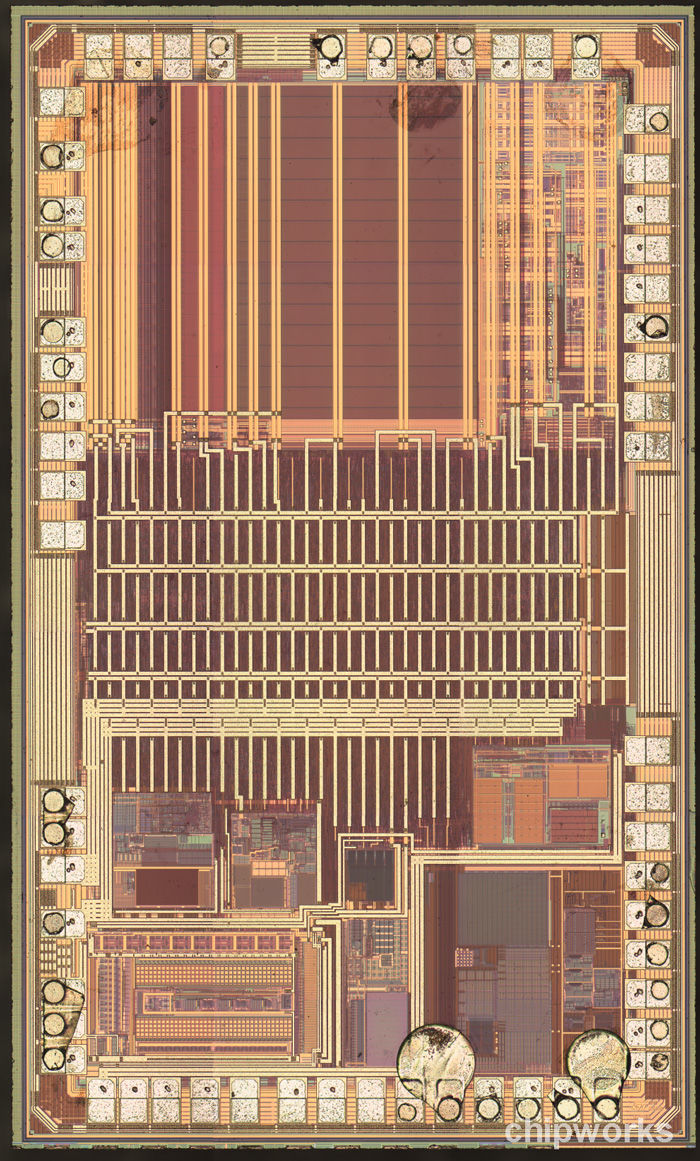

- 意法半导体设计的8 aplsgvg218z赢得与标记R764B死去

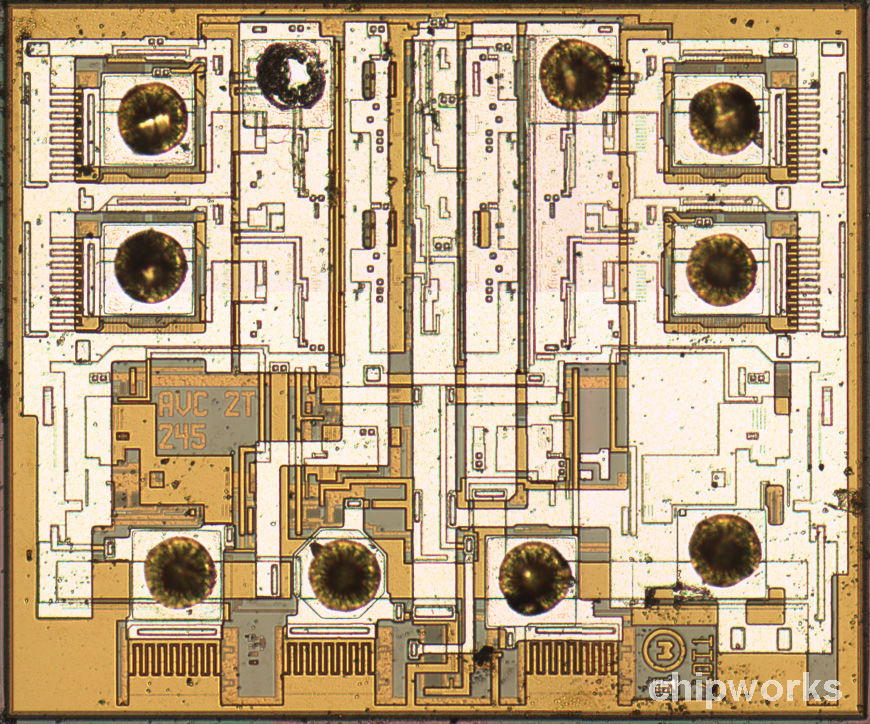

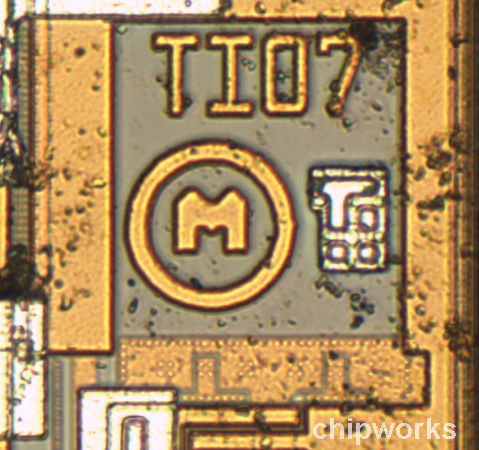

- 录像机包有一个死亡标记,解码德州仪器SN74AVC2T245双相总线收发器端

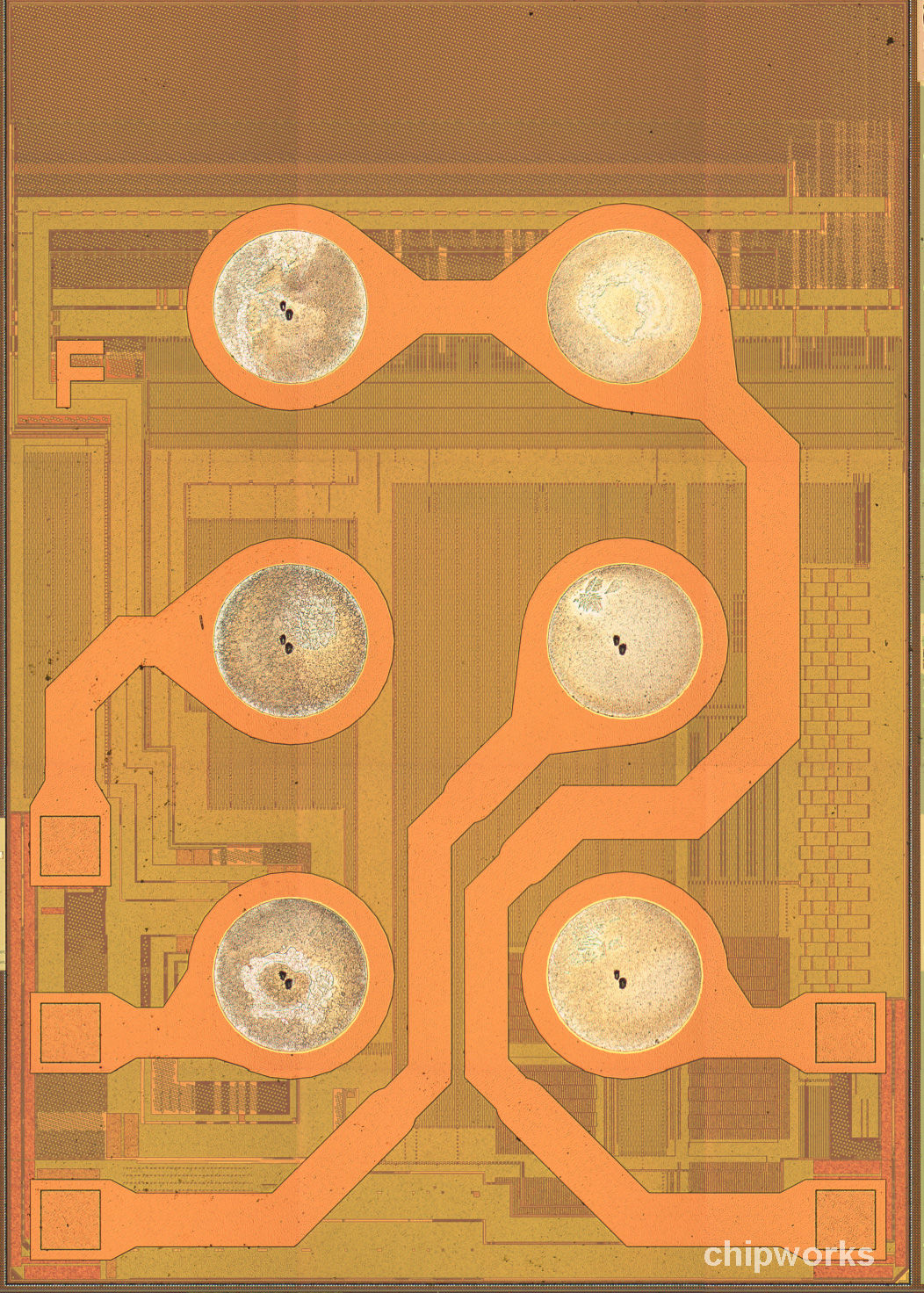

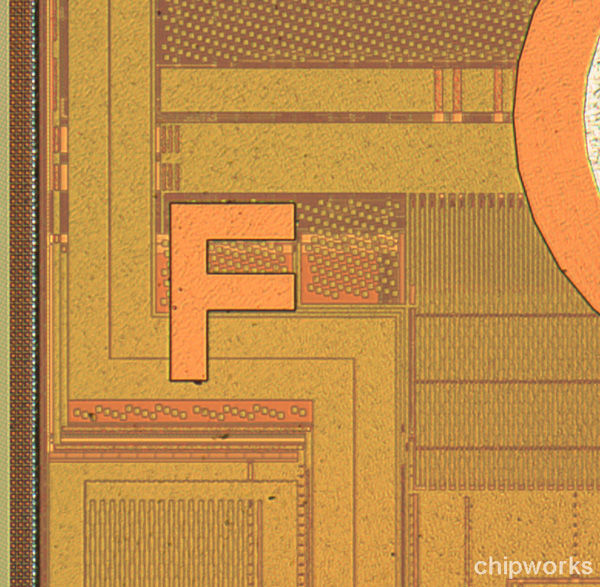

- 未知死亡的标志“F”(最后一个)
