Apple iPhone X拆除

发布时间:2017年9月13日,更新时间:2017年11月8日
贡献作者:Daniel Yang,Stacy Wegner,Jim Morrison

苹果iPhone X

苹果iPhone X

苹果用“向未来问好”(Say hello to the future)的口号来介绍iPhone X的时代,随着iPhone X在我们实验室的拆卸,我们正在努力为我们的读者带来关于苹果最新智能手机产品创新的新闻。

我们最近完成了iPhone 8 Plus拆解,并研究了iPhone关键硬件的演变,如应用处理器和CMOS图像传感器,在过去10年里,苹果每一代iPhone都使用这些硬件。

苹果在这款手机上有很多第一次。iPhone X是苹果的第一款全屏手机,配备5.8英寸OLED超级视网膜屏幕。

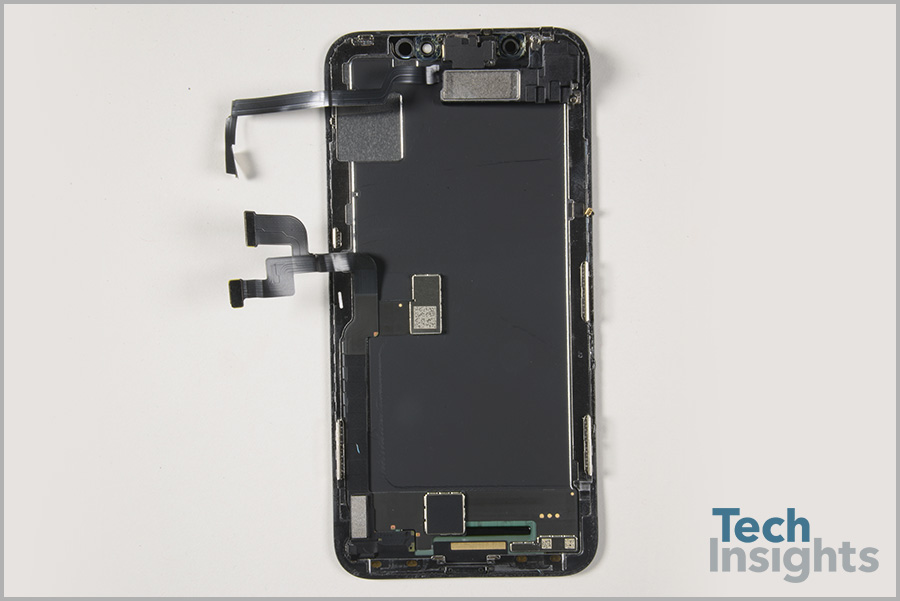

这是我们第一次打开手机时看到的东西。

苹果iPhone X
苹果iPhone X
苹果iPhone X
Apple iPhone X电池

Apple iPhone X电池

我们注意到的第一件事是有两个电池。这一改变似乎是为了节省空间:将一块较大的电池分成两块,较小的电池更容易放在手机内部。新的分裂电池配置略高于iPhone 8 Plus的单电池(2716mAh vs 2681mAh);然而,据苹果公司估计,iPhone X提供的通话时间与iPhone 8 Plus相同,但网络和视频播放时间更短。从iPhone X发布以来发布的各种电池寿命测试结果来看,这一数据似乎证实了iPhone 8 Plus的耗电量高于iPhone 8 Plus。

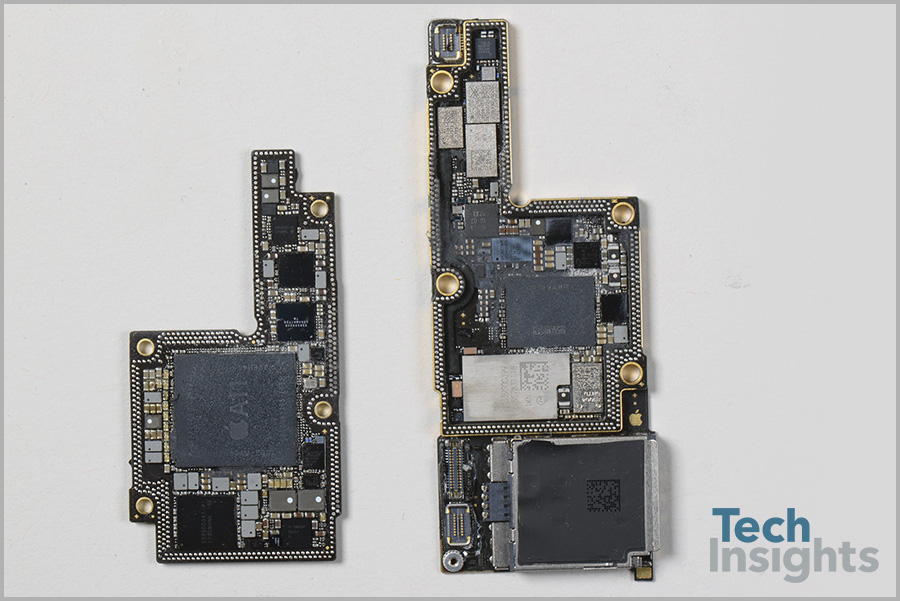

iPhone X使用了2个pcb板,考虑到苹果能够将手机的总体厚度保持在7.7毫米,这是相当令人印象深刻的。它们是类基板PCB (SLB)。

Apple iPhone X电池
Apple iPhone X电池
Apple iPhone X SLP

Apple iPhone X SLP

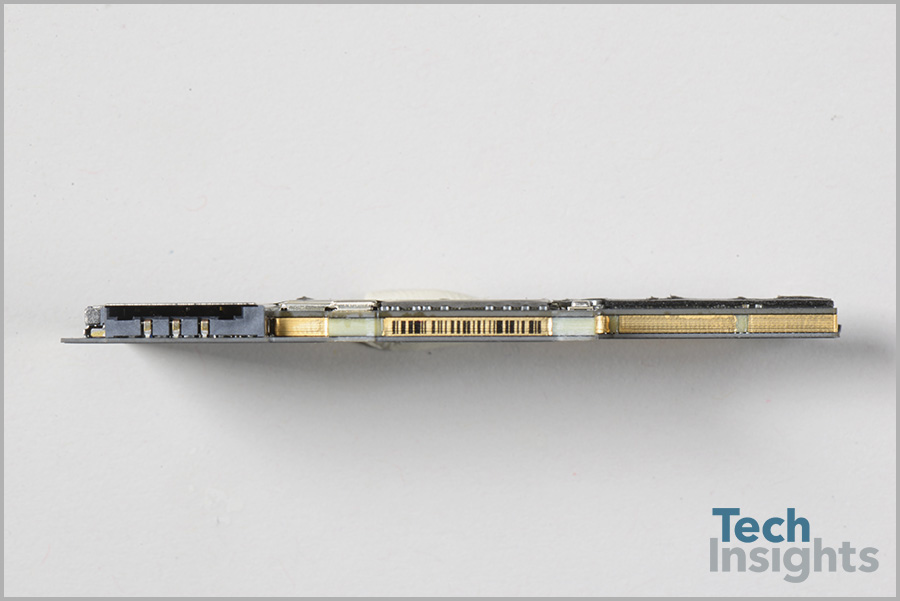

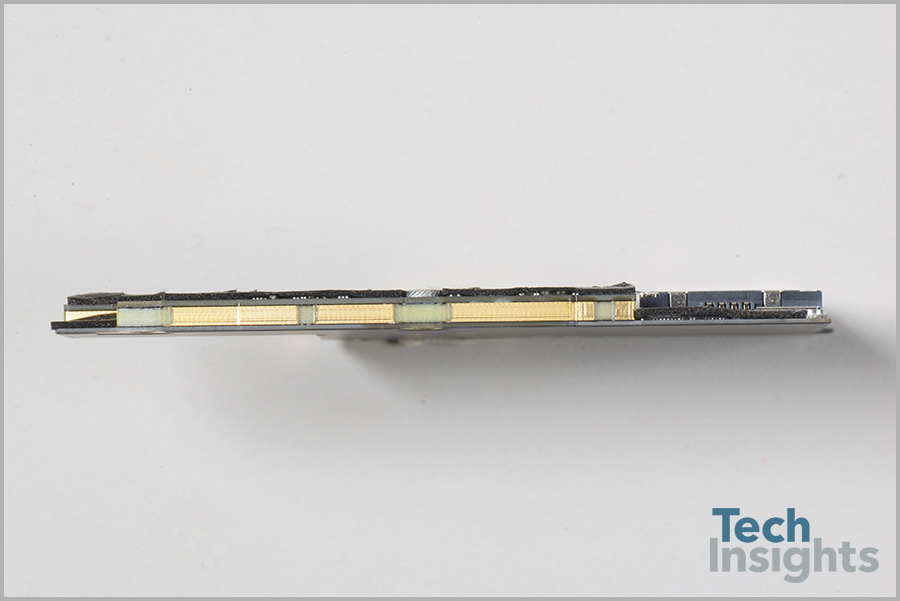

这里在横截面图像中,我们看到了这种采用SLP的证据。SLP是非常高的密度基板。他们将在宽度下雇用12米或15米。SLPS还利用微米披透,可以盲目或直径埋到10或15℃。

iFixit提醒我们,iPhone X的这种堆叠解决方案对苹果来说并不新鲜。无论是出于设计,还是只是巧合,iPhone X PCB (SLB)组装已经绕了一圈,回到了最初iPhone的组装。

Apple iPhone X SLP
Apple iPhone X SLP

成本核算

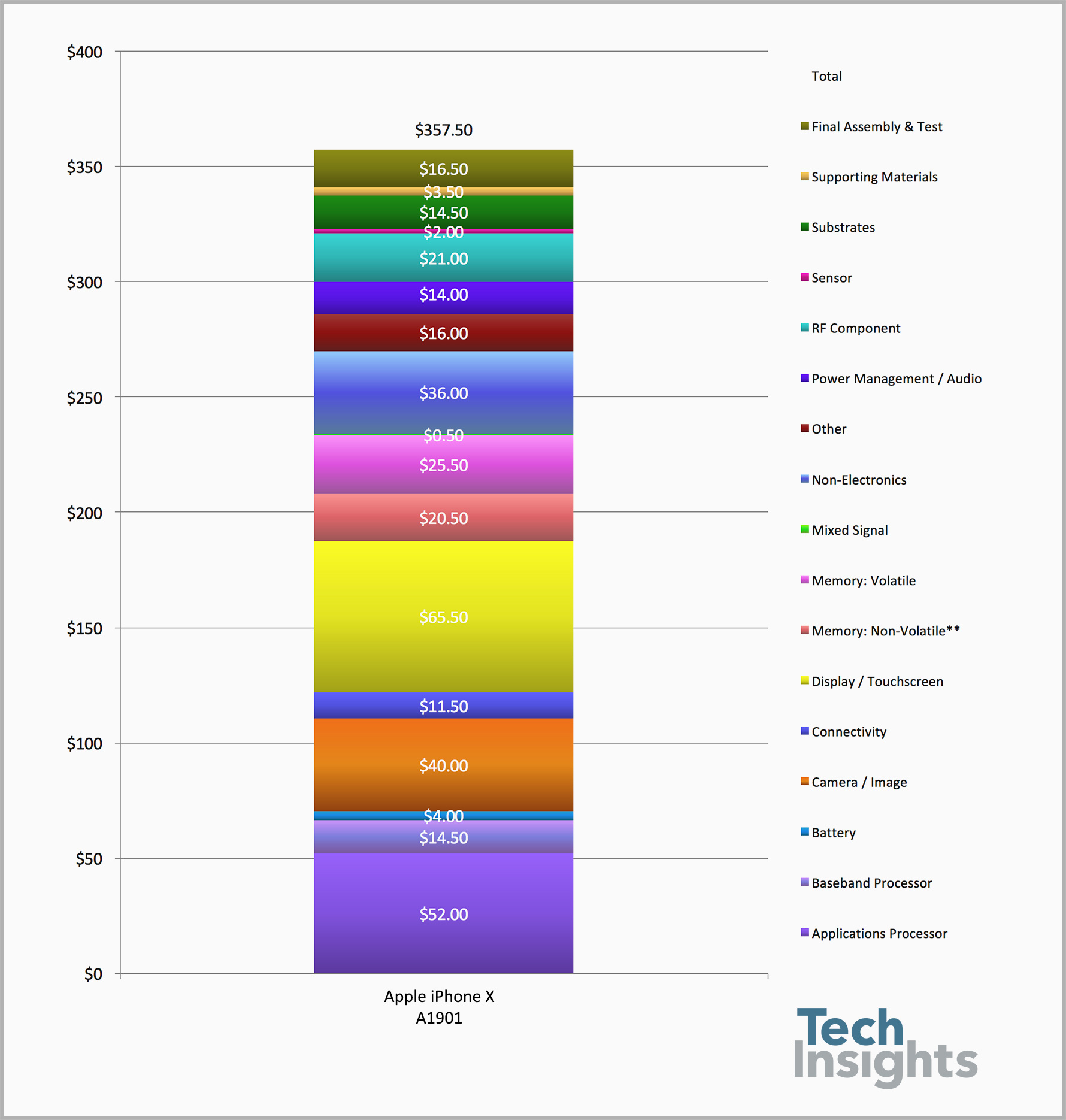

以下是iPhone X各部件成本的高级视图:

Apple HomePod,Google Home和Amazon Echo的成本比较

成本核算

苹果iPhone X
A1901
拆卸日期 2017年11月
应用处理器 $ 52.00
基带处理器 14.50美元
电池 $ 4.00
相机/图像 $ 40.00
连通性 11.50美元
显示/触摸屏 65.50美元
记忆:非易失性** 20.50美元
记忆:挥发性 25.50美元
混合信号 0.50美元
非电子产品 36.00美元
其他 16.00美元
电源管理/音频 $ 14.00
射频组件 21.00美元
传感器 2.00美元
基板 14.50美元
支持材料 3.50美元
最终装配和测试 16.50美元
总计 357.50美元

*成本说明:这里提供的所有成本估算是根据我们在最初拆卸时获得的信息编制的。在还没有具体数据的地方已经作了一些假设。我们将继续收集和完善这些成本数据,通过我们正在进行的深入拆卸过程和分析。虽然我们预计成本不会发生剧烈变化,但我们确实预计会有一些调整。

面对ID

面对ID

面对ID

触摸ID指纹识别已在所有iPhone中使用,因为它首先在5S中引入到8和8加。在iPhone X中,Apple用面部ID替换触摸ID。

面部识别功能由TrueDepth摄像头实现,苹果在其网站上发布了一份白皮书和插图图片。

Face ID功能是通过几个不同组件的组合来实现的:

点投影仪

点投影仪

点投影仪

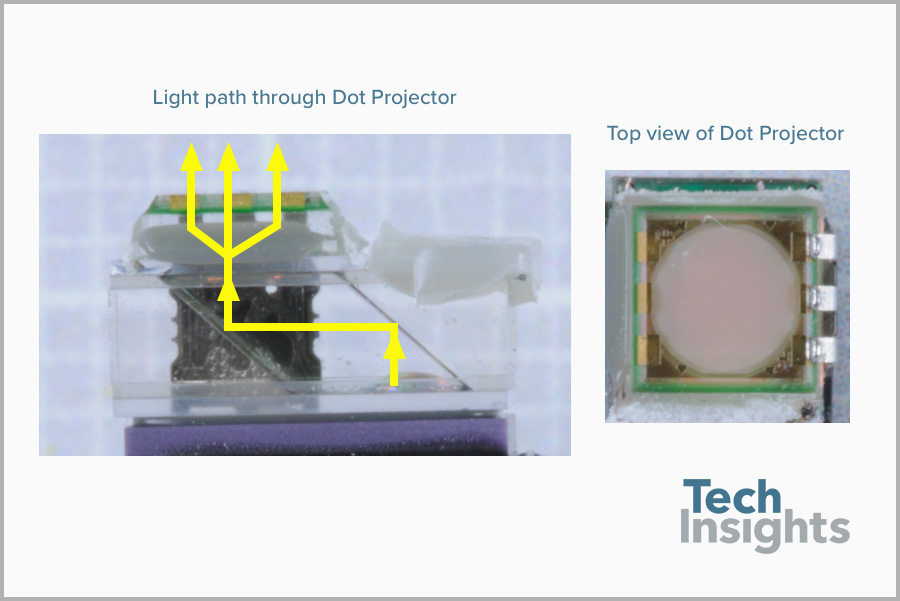

在TrueDepth组件的右侧,我们有一个Dot投影仪,它可以将3万个红外点投射到你的脸上,以描绘出它的结构。

我们正在研究点投影来获取更多信息。

点投影仪
点投影仪
点投影仪
点投影仪
红外摄像机

红外摄像机

红外摄像机

左侧的红外摄像头呈现脸部的图像以形成面部的深度图,以及2D红外图像。

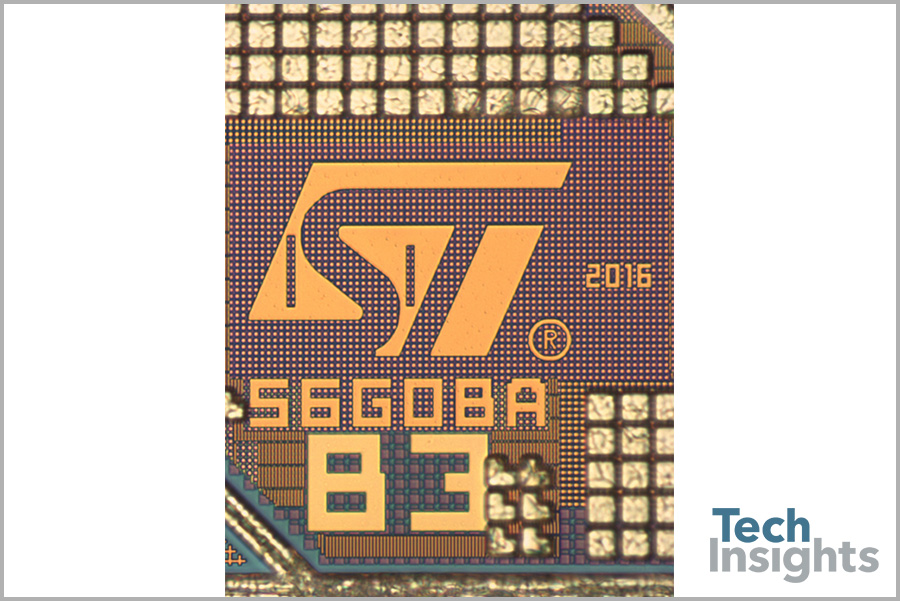

我们已经证实了STMicroelectronics提供了红外相机。TechInsights将推出iPhone X红外相机的设备Essentials图像集和摘要报告。

红外摄像机
红外摄像机

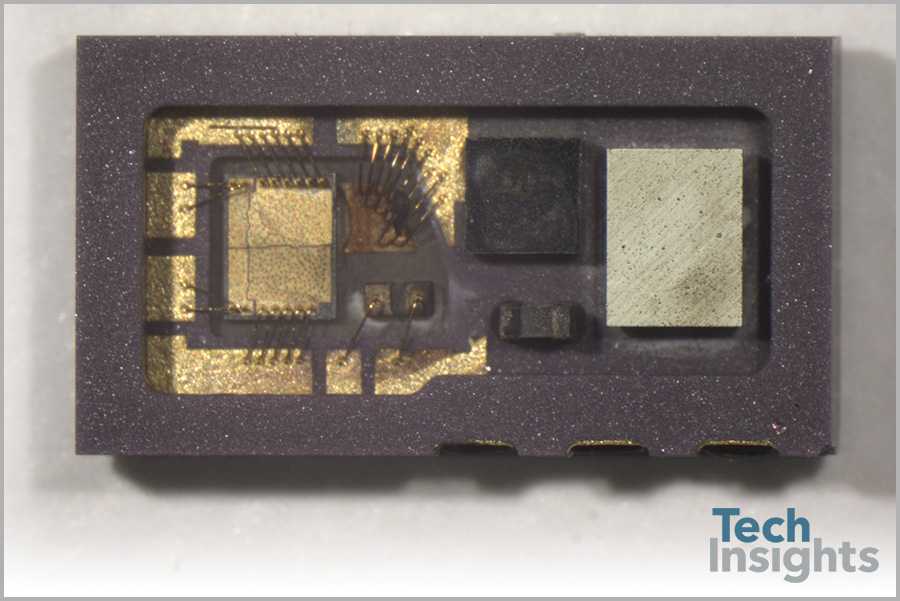

洪水照明器

洪水照明器

洪水照明器

洪水照明器用于低光和黑暗的环境中使用红外光照亮你的脸,使红外相机。

我们发现一家未知的模具。

洪水照明器
洪水照明器
洪水照明器
飞行时间

飞行时间(TOF)

飞行时间(TOF)

我们已经确认意法半导体再次赢得ToF插座。ToF模与iPhone 8/8 Plus的S2L012AC相同iPhone 7/7 +一个>。在分析该真实深度模块时,TOF传感器再次用作接近传感器。

飞行时间
飞行时间
飞行时间
环境光传感器

环境光传感器

环境光传感器

毫不奇怪,AMS赢得了环境光传感器插座。

环境光传感器
环境光传感器
OLED显示驱动

OLED显示驱动

OLED显示驱动

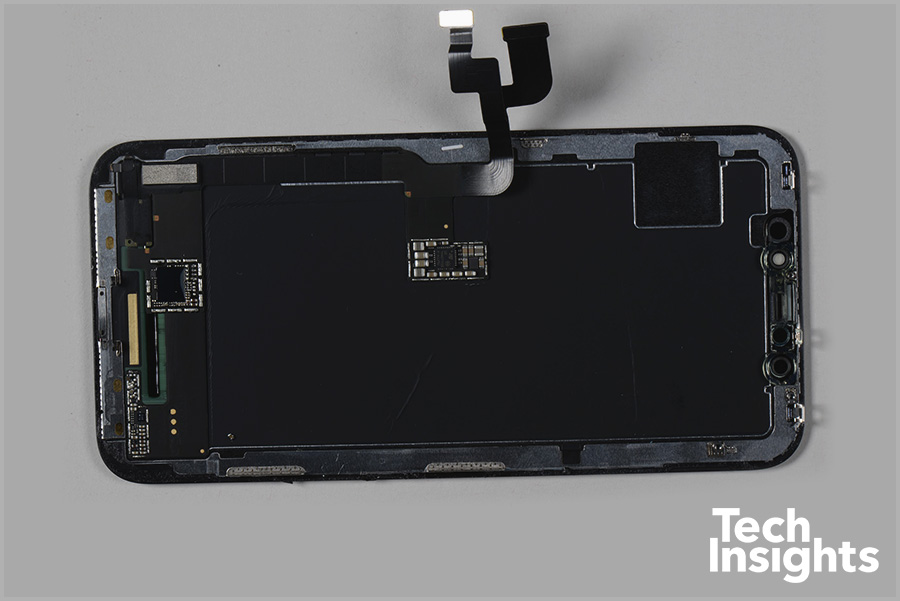

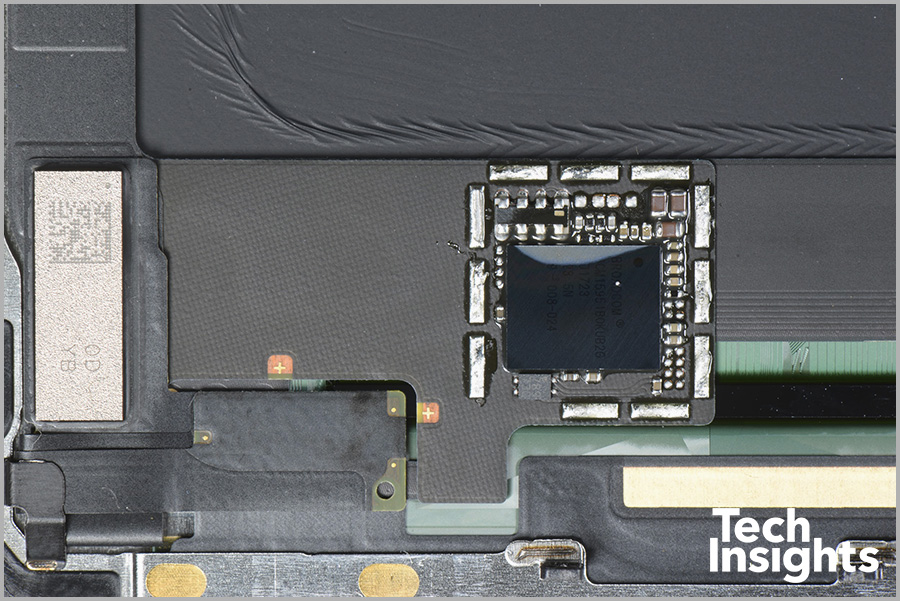

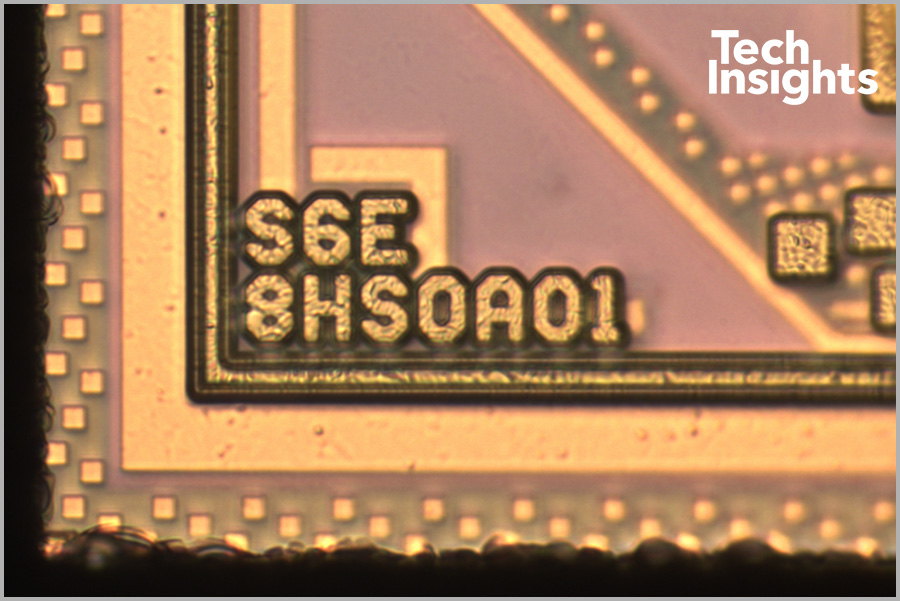

在之前的iphone中,显示驱动IC一直由瑞萨和Synaptics(瑞萨的显示驱动IC部门卖给Synaptics)提供。然而,iPhone X是苹果公司第一款配备超级视网膜OLED显示屏的手机。OLED显示器驱动由三星电子提供。

OLED显示驱动
OLED显示器PMIC

OLED显示器PMIC

OLED显示器PMIC

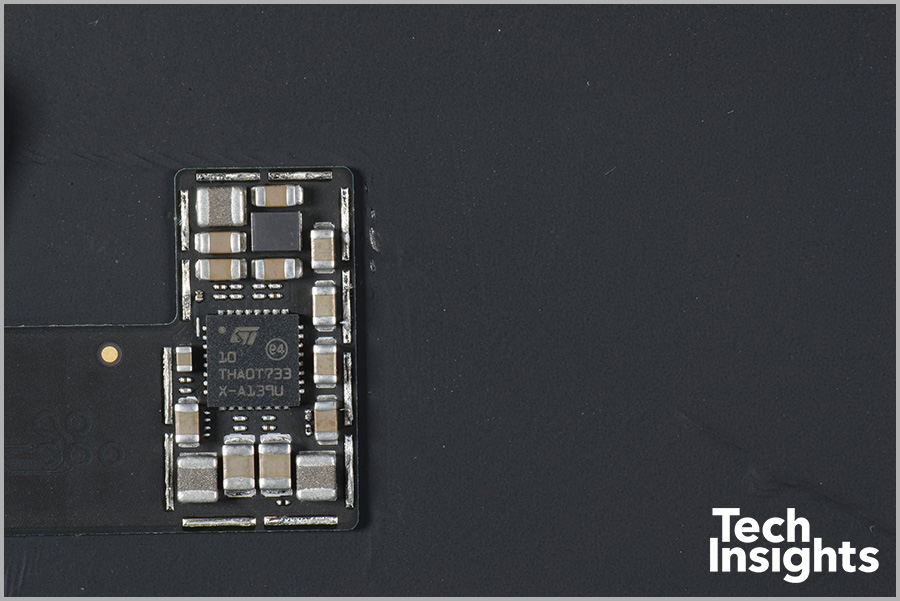

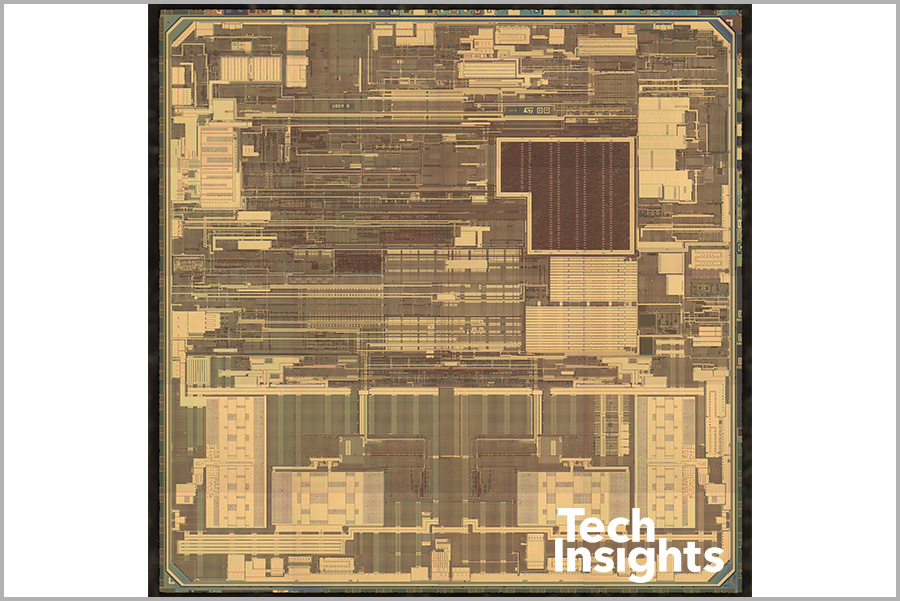

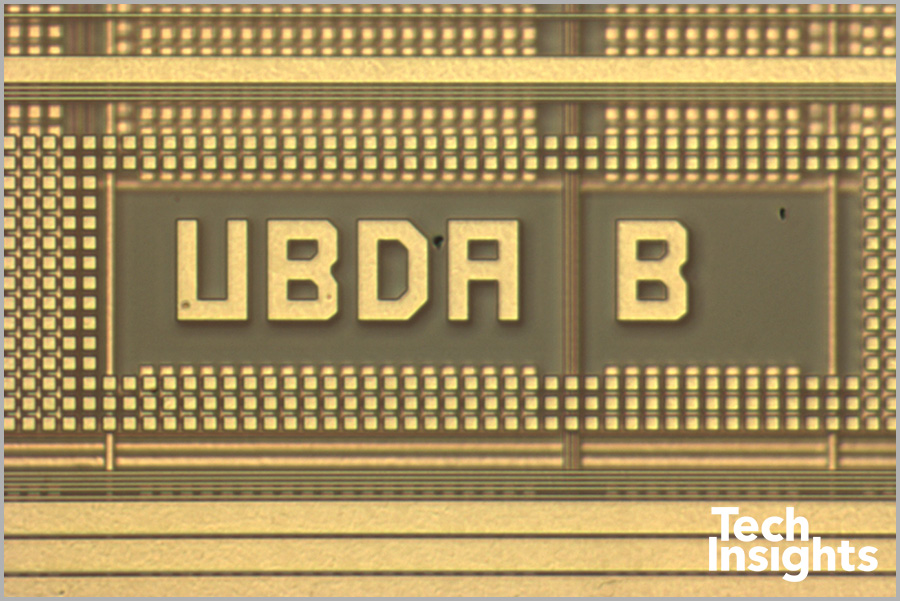

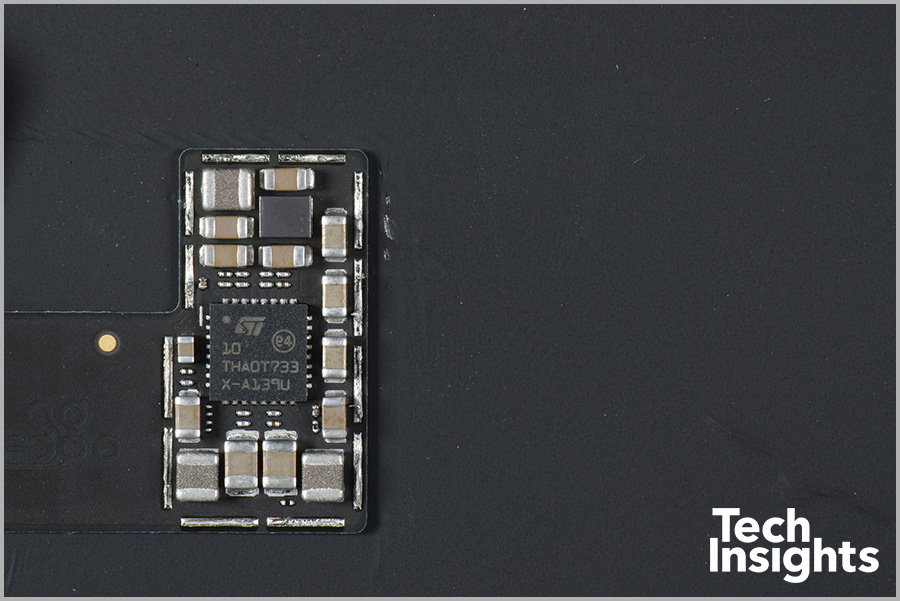

意法半导体赢得了iPhone x的OLED显示PMIC接口,这与其他使用三星OLED显示驱动程序的手机不同,这些手机使用的是5英寸或更大的显示器。大多数带有额外显示电源管理的手机的拆卸几乎都是德州仪器的专利,主要使用TPS65633芯片。

OLED显示器PMIC
OLED显示器PMIC
OLED显示器PMIC
STMicroelectronicsSTB600.

另一个意法半导体赢?

另一个意法半导体赢?

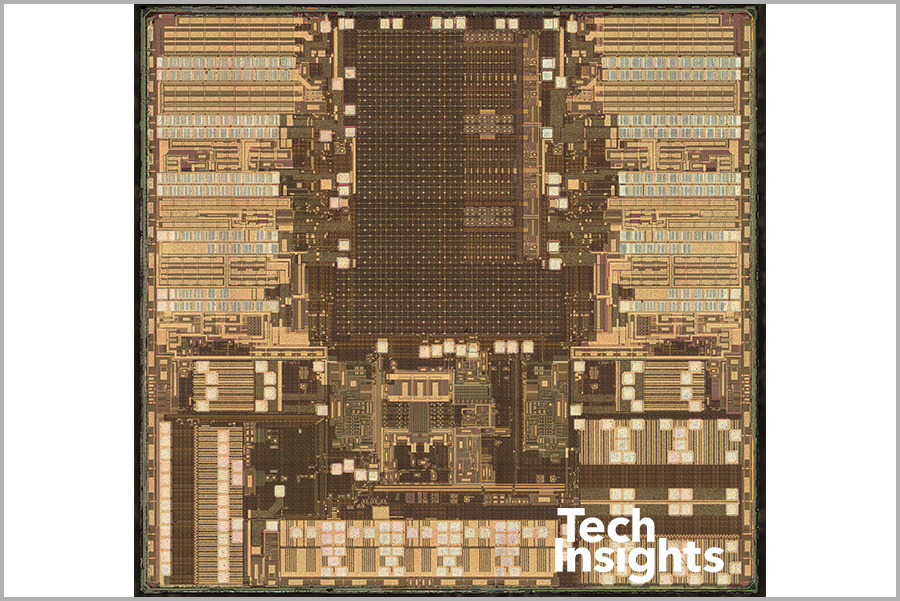

同时,我们在主逻辑板上发现了一个ASIC,包装标记为STB600B0。我们认为很有可能是意法半导体。我们已经把它储存起来,拿到了模具照片。我们怀疑它是带有多个buck-boost稳压器的PMIC,可能与显示或Face ID有关

STMicroelectronicsSTB600.
STMicroelectronicsSTB600.

iPhone X、iPhone 8 Plus和iPhone 8关键部件的比较

iPhone X (A1901) iPhone 8 Plus (A1897) iPhone 8 (A1905)
应用程序处理器 A11仿生 A11仿生 A11仿生
基带 英特尔XMM7480 (PMB9948) 英特尔XMM7480 (PMB9948) 英特尔XMM7480 (PMB9948)
RF收发器(x2) 英特尔PMB5757 英特尔PMB5757 英特尔PMB5757
LPDDR4更快 由制造商和部件号而变化 由制造商和部件号而变化 由制造商和部件号而变化
NAND Flash. 由制造商和部件号而变化 由制造商和部件号而变化 由制造商和部件号而变化
WiFi /蓝牙 Murata W / Broadcom SoC usi w / broadcom soc Murata W / Broadcom SoC
图像传感器-后方 进行中的工作 索尼/索尼 索尼
图像传感器 - 前面 索尼 索尼 索尼
ToF STMicroelectronics. STMicroelectronics. STMicroelectronics.
NFC. NXP PN80V. NXP PN80V. NXP PN80V.
PMIC(3总计) 英特尔PMB6848,苹果/ Dialog 338S00341&338S00306 英特尔PMB6848,苹果/ Dialog 338S00309&338S00306 英特尔PMB6848,苹果/ Dialog 338S00309&338S00306
USB Type-C 柏树CYPD2104 柏树CYPD2104 柏树CYPD2104
音频集成电路 Apple / Cirrus逻辑 Apple / Cirrus逻辑 Apple / Cirrus逻辑
无线充电 Broadcom BCM59355 Broadcom BCM59355 Broadcom BCM59355

板照片

板照片

板照片

板照片
板照片
板照片

主板

板照片

主板

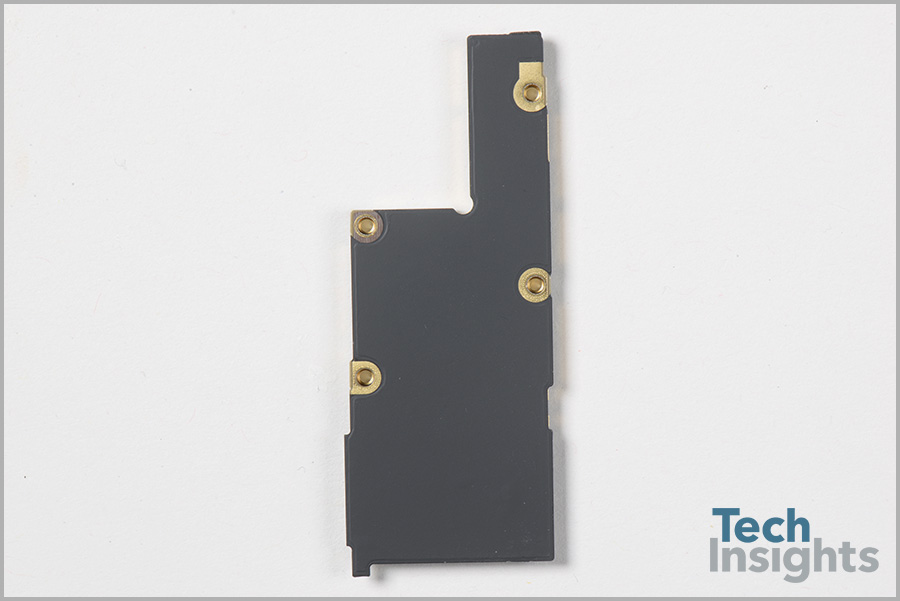

主板,背面与屏蔽完好无损
主板,前面PCB盖拆除(部分SLP模块)

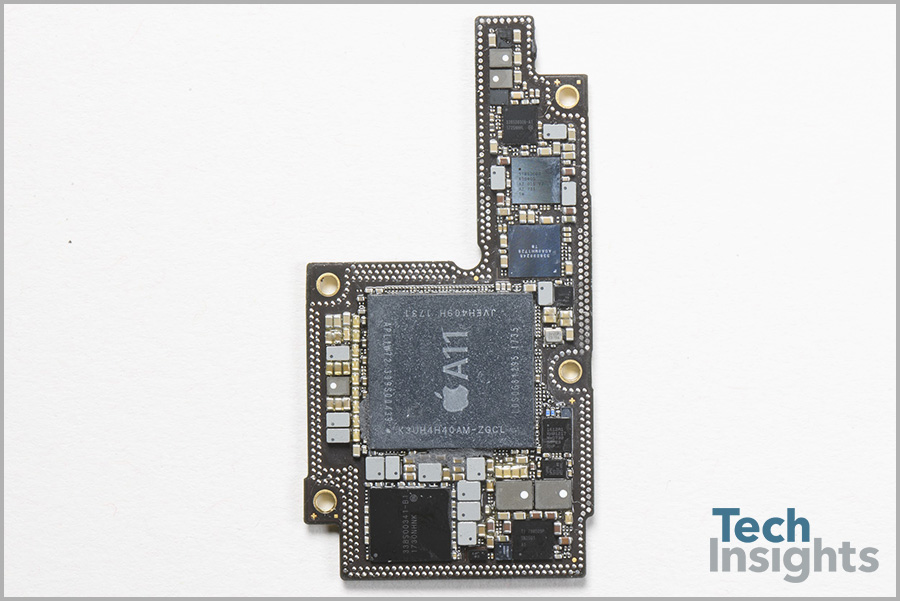

关闭a11板

主PCB的调制解调器侧

注意英特尔BB处理器PMB9948和英特尔PMIC (PMB6848)以及Murata WiFi模块

板照片

主PCB的调制解调器侧

主PCB的调制解调器侧
带注释的
