斯泰西·韦格纳苹果在iPad Pro里装了多少个迷你led灯?
深入研究液体视网膜XDR显示器
注意:这篇文章提供了一个对显示部分的更新techhinsights拆除苹果iPad Pro，最初发表于2021年4月。
关于最新的苹果iPad Pro 12.9英寸的新型液体视网膜XDR显示屏，有很多议论，也有一些猜测。苹果真的在这么小的屏幕上装了超过10000个led吗?
在春季发布会上，苹果公司的海蒂·德尔加多(Heidi Delgado)表示，之前的iPad Pro有72个led，但新的“液体视网膜XDR”(Liquid Retina XDR)成功集成了超过1万个led。苹果公司通过将led缩小到“比之前设计的体积小120倍”来实现这一目标。”- - -
当然，我们必须知道。请继续阅读我们的发现……
TechInsights有其初步成本估算和设计获胜分析可用
注册，接受我们在苹果iPad Pro上发现的独家调查
关于微型led液体视网膜XDR显示器
苹果iPad Pro 12.9 " A2378像素
新的微型led显示技术验证了LCD技术仍然可以向前发展，并与OLED显示器竞争。迷你led在物理上比典型LCD中使用的背光led要小。迷你led尺寸允许更多的led(理论上大约多5倍)用于显示设计，提供更好的颜色。即使在一个微型led显示器中有更多的led，微型led显示器将有比相同的LCD更好的功率效率。
iPad Pro 12.9英寸是首款配备迷你led显示屏的苹果iPad，苹果称之为液体视网膜XDR显示屏。
苹果iPad Pro 12.9 " A2014, TFT-LCD 2732 x 2048像素
苹果iPad Pro 11 A2068, TFT, 2388 x 1668像素
由于微型led显示器是LCD技术的先进设计，一个微型led显示子系统将有许多在典型LCD组装中看到的相同部件。下面，我们可以看到iPad Pro迷你led显示屏看起来与LCD组件类似，有扩散面板、透射片等。
然而，一个微型led显示器有数千个“微型led”设计成一个背光片组件。迷你led进一步分组为调光区域，控制像素的光水平。

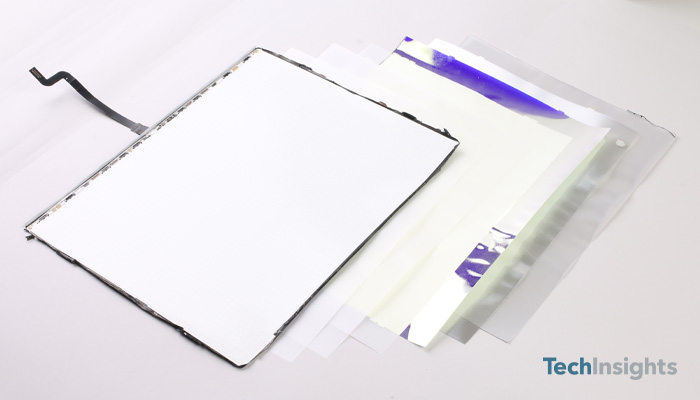

苹果iPad Pro A2378，迷你显示子系统分解
苹果iPad Pro A2378，迷你显示子系统-背光表
在苹果iPad Pro 12.9″显示屏背光片上，我们统计了10,384个迷你led，分为2596个调光区域。每个迷你led尺寸为0.2mm x 0.2mm，由9个意法半导体组件支持。
我们继续研究新的意法半导体元件，以确定它们是有源矩阵LED驱动器。
接下来是什么?
我们正在分析iPad Pro内部的各种组件。
对于消费市场来说，迷你led显示屏市场仍处于起步阶段。一旦TechInsights完成了Deep Dive拆卸并分析了整个显示屏子系统，我们将更好地了解与2019年iPad Pro 12.9英寸的116美元显示屏相比，新iPad Pro迷你led显示屏的成本如何。以及新款12.9英寸迷你led显示屏与今年仍使用LCD技术的iPad Pro 11的对比情况。
