micrond1α,'14 nm'!DRAM上最先进的节点!

D1α!这是14海里!在快速查看之后MicronD1α模具(模具标记:Z41C)和细胞设计,它是DRAM中最先进的技术节点。此外,它是第一次级15nm小区集成的DRAM产品。Micron Z41C模具从MT40A1G8SA-062E中取出:R(FBGA代码:D8BPJ)是最先进的8 GB DDR4-3200(数据速率= 3200吨/秒)SDRAM,应用了Micron的D1α技术。微米将其称为40%的密度与D1z改善,通过设计效率驱动〜10%。

TechInsights的内存专家一致认为,Micron D1α (1-alpha),“14纳米”显示了广阔的系统设计应用,如:

  • 高级移动平台
  • 企业服务器
  • 客户端系统
  • 网络基础设施
  • 存储连接
  • 人工智能和机器学习

下载MicronD1α分析产品简介

点击下方注册,阅读此接地破裂部分的早期调查结果和详细信息

TechInsights为本部分进行了分析等等。

注册以在TechInsights的NAND和DRAM MEMORY订阅中获得我们的免费手册

Micron的D1αDRAM产品使用基于ARF-I的光刻,无需EUVL Photomask施用

尽管D1y和D1z DRAM DDR4 / LPDDR4 LPDDR5产品主要市场,微米成功开发并开始航运D1αDRAM芯片自4 q2020(图1)。微米D1α过程集成技术和设计/性能已经吸引了大量的公众注意力,因为D1α一代将是第一个sub-15nm单元设计。此外,美光的D1α DRAM产品使用的是基于ArF-i的光刻技术,没有应用EUVL掩模,这与三星的EUVL DRAM缩放战略有很大不同。

英特尔XPoint

图1所示。美光DRAM技术路线图。2021年将扩大D1α批量生产。


D1α DRAM器件分析与竞争规格

给定模具容量和模具尺寸(25.41 mm2),钻头密度为0.315 Gb/mm2这是行业最高的迄今为止最高的DRAM密度。以前的D1Z DDR4 DRAM来自工业的死亡率0.299 GB / mm2(三星8gb Non-EUVL D1z DDR4), 0.247 Gb/mm2(Micron 16 GB D1Z DDR4)和0.296 GB / mm2(SK Hynix 16 GB D1Z DDR4 C-Die),这意味着微米从D1Z增加〜28%的比特密度。

从单元尺寸趋势,如图2所示,DRAM单元尺寸已缩小并打开。蓝色方形显示三星,灰色圆圈显示微米的DRAM细胞尺寸。直到D1X一代,三星和微米之间,他们有一点技术差距,总是三星为每一代带来微米。然而,对于D1Y的一代,差距变得更大,所有大三大公司都表现出与D1Z生成相同的细胞大小。最近,Micron成功地赶上了Samsung的D1z生成,并且在今年的市场上已经推出了他们的新产品和先进的D1α发电产品。我们发现和快速观看的微米D1α发电单元设计,细胞尺寸测量1,672 nm2这是迄今为止DRAM上最小的单元。

图3显示了Micron DRAM单元从D2x到D1α的D/R收缩比趋势。对于Micron D1z和D1α,其收缩因子分别为0.92和0.9。在DRAM上缩小单元越来越难。

英特尔XPoint

图2。三巨头的DRAM单元尺寸趋势;三星,SK海力士,美光,D3x到D1α

英特尔XPoint

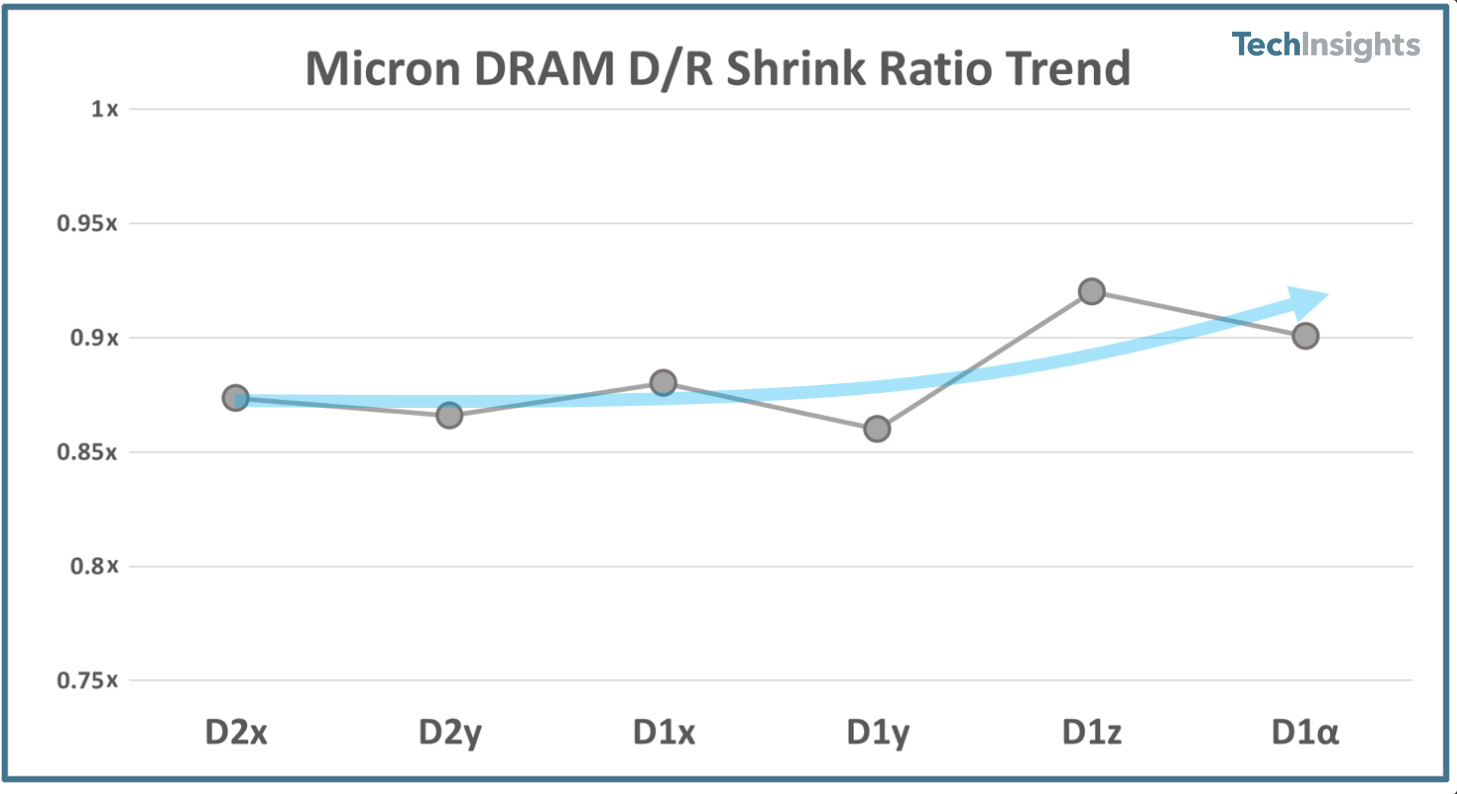

图3。从D2x到D1α,微米DRAM电池的收缩比趋势
