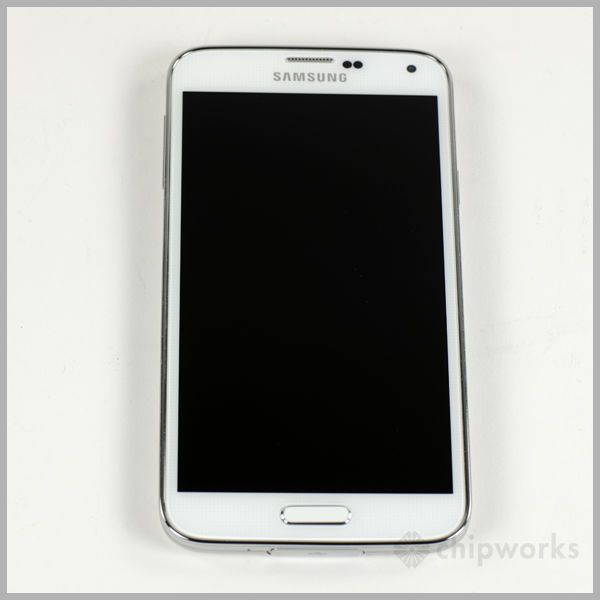

三星Galaxy S5拆卸

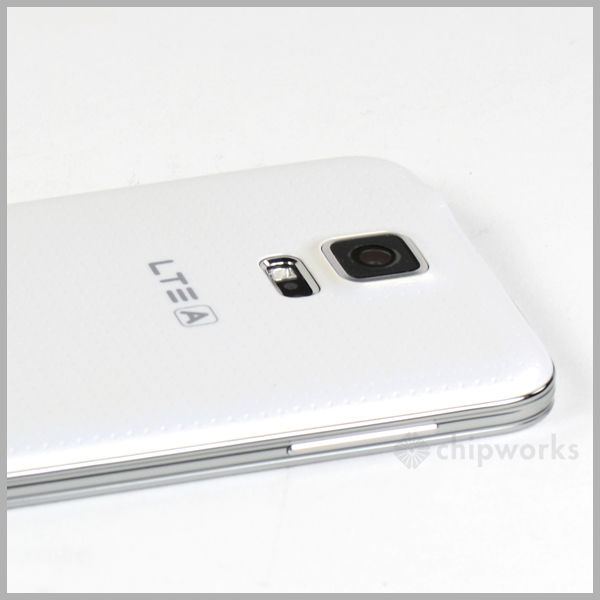

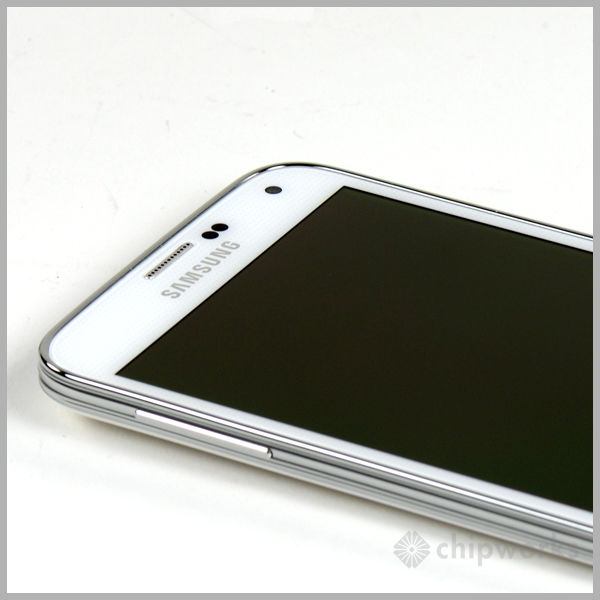

在今年的世界移动大会上，三星在巴塞罗那发布了Galaxy S5。虽然三星的全球正式发布是在4月晚些时候，但我们还是比大多数人更早地获得了Galaxy S5。这款5.1英寸多频段手机配备了四核、2.5GHz处理器、2GB内存和16MP摄像头。自从我们虽然三星手机在不同地区存在差异，但值得指出的是，这款特殊的SM-G900S手机源自韩国。

随着竞争对手HTC、华为、小米和其他中国手机制造商的竞争加剧，我们的拆解分析从技术上展示了三星如何试图使自己与众不同。请参见下文，我们将在三星Galaxy S5中推出新的创新和设计胜利。

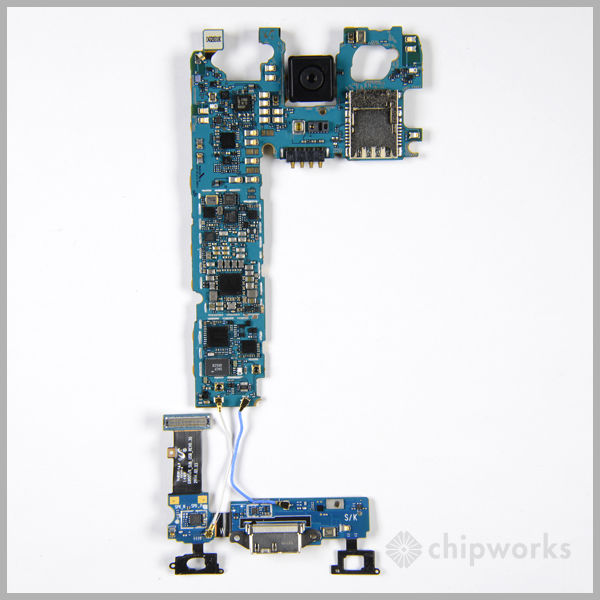

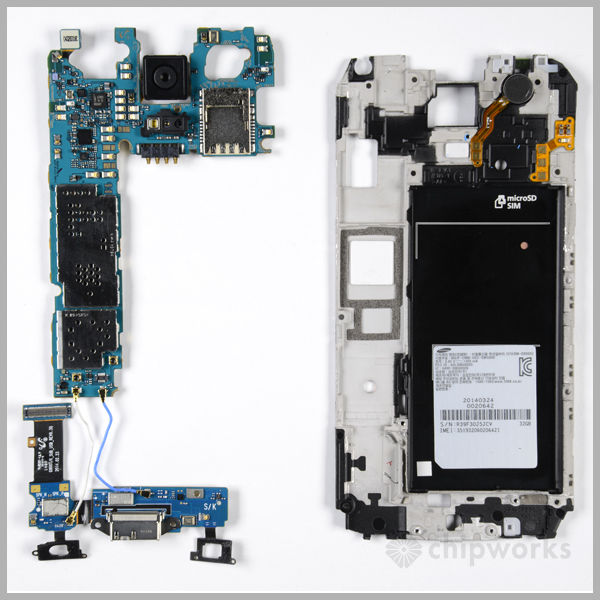

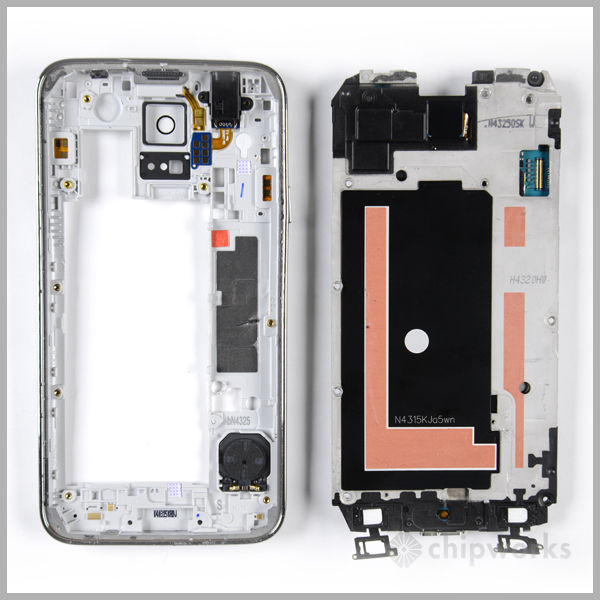

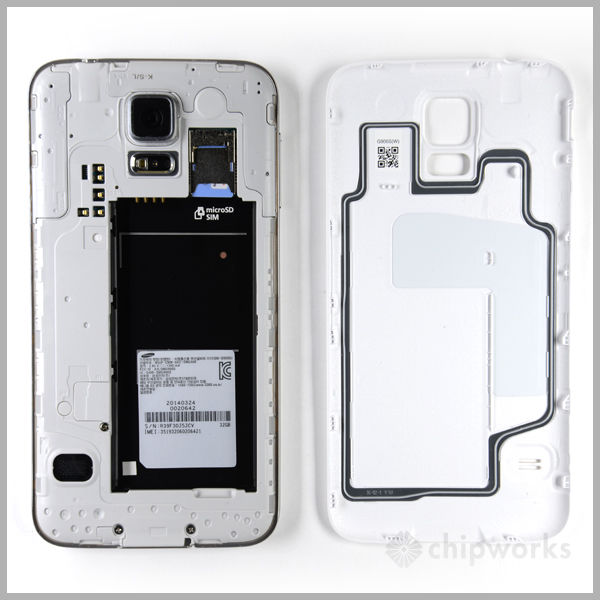

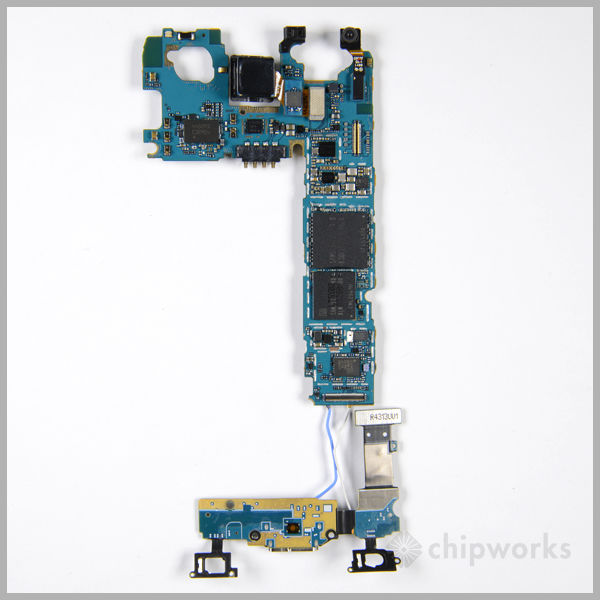

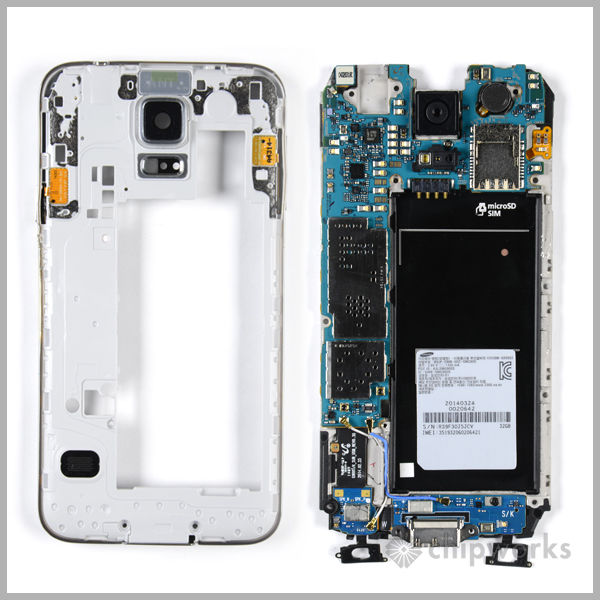

看看S5的内部

虽然我们已经在三星Galaxy S5中看到了许多设备，但我们的工程师对三大创新项目非常感兴趣。首先是这款手机的新16 MP、1/2.6英寸光学格式主摄像头模块。第二个是世界上第一个专用心率监测器，也称为生物传感器-脉冲/氧气IC。三是指纹扫描仪。后者是一个特别有趣的故事，因为它的设计不像iphone5s的圆形主页按钮，而是将触摸屏集成到其操作中，更多内容如下。

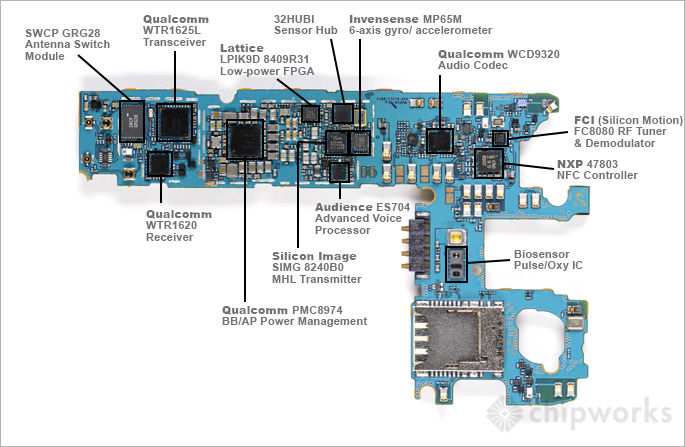

我们已经能够识别星系S5内的多个芯片。高通公司似乎在以下方面获得了最多的插座胜利：

• QFE1100(信封跟踪功率放大器)

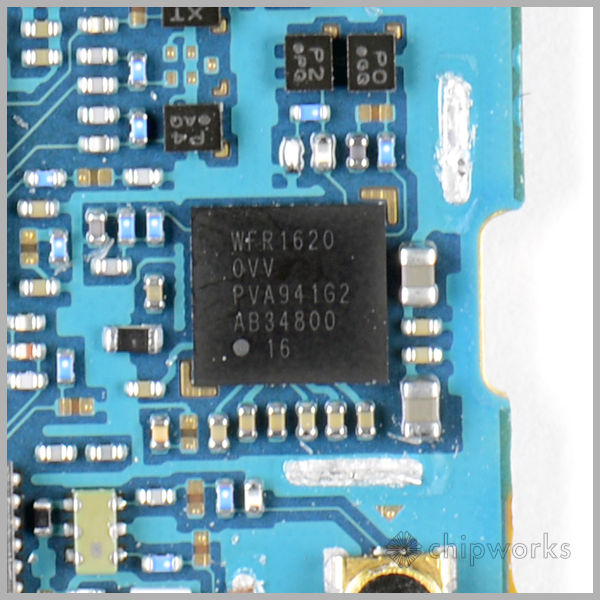

• WFR1620（射频接收器），

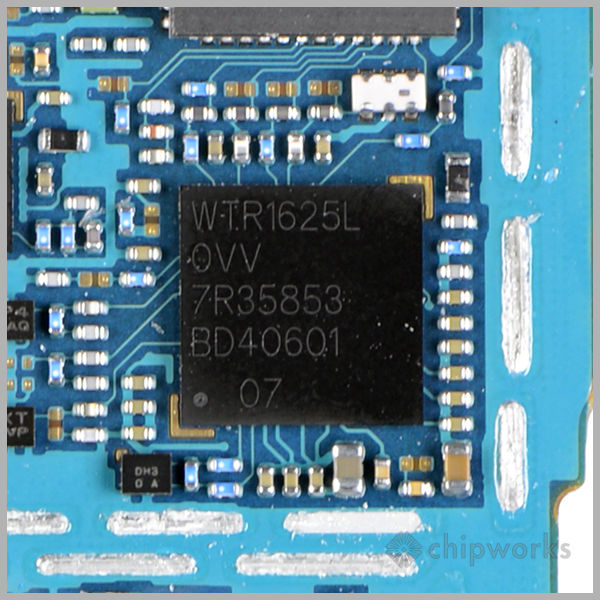

• WTR1625L (RF收发器),
• MSM8974AC(骁龙801 (BB/AP SoC))，

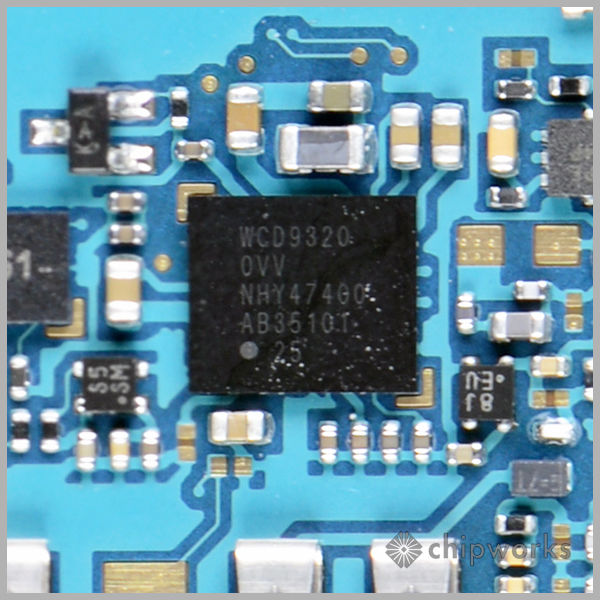

• WCD9320（音频编解码器）和

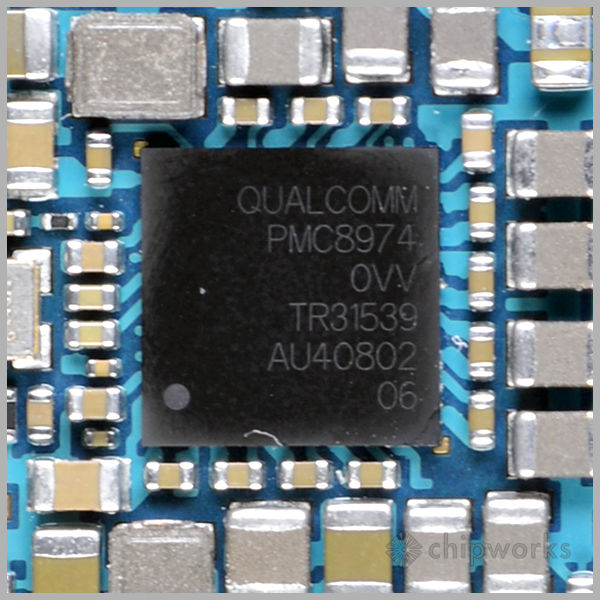

• PMC8974（BB/AP电源管理）。

其他值得注意的芯片包括：

• Avago A7007（乐队7 PAM），
• Avago ACPM-7617（MMMB 2G/Edge、3G、LTE）和
• Avago +联队(FBAR)
• MAX77804K (System PSoC)
• Maxim MAX77826（可能是电池/电源）。
• 传闻称，马克西姆赢得了生物传感器插座，但最初的包装标志并没有证实这一点。进一步分析表明，这实际上是Maxim（OS21A）。
• 观众的ADNC ES704（独立语音处理器），
• FCI的FCI FC8080（地面数字多媒体广播射频调谐器和解调器），
• Invensense的MP65M P02881 L1405（6轴陀螺/加速度计），
• Lattice公司的LP1K9D(低功耗FPGA)，
• NXP的NXP 47803（NFC+安全元件（特定于区域）），
• RFMD的RF1119（天线控制解决方案），
• 三星自己的K3QF2F0DA(可能是2GB内存)
• KLMBG4GEAC（32 GB闪存），以及
• Silicon Image的SIMG 8240B0 (MHL发射机)
• 听众eS704(音频编解码器)
• FCI FC8080（解调器）

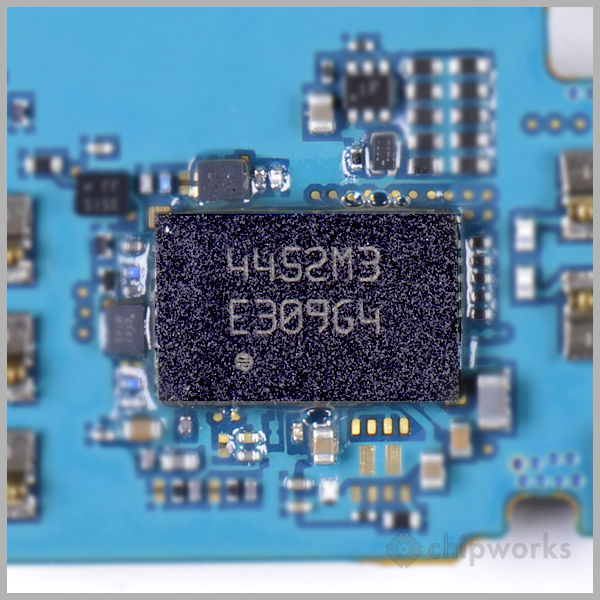

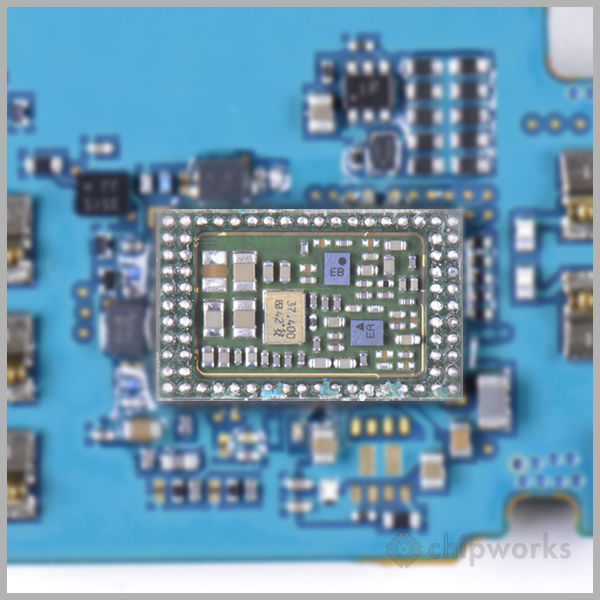

不明硅

封装标记为“32HUBI A5006V0 W 404 A”的芯片很可能是传感器集线器，我们认为它可能是由意法半导体制造的，但我们还不能证实任何一点。我们还发现了一个封装标记为“4452M3”的芯片，该芯片可能由Semco或意法半导体制造（尚未确认），该芯片用作WLAN模块，我们认为Broadcom的BCM4354就在该封装内。

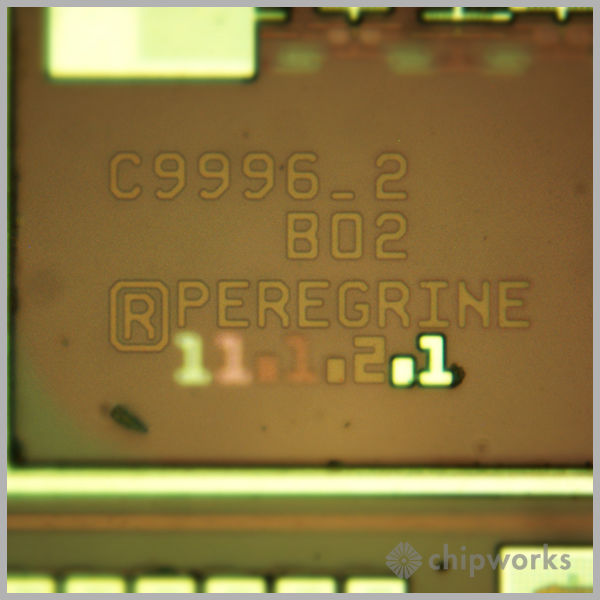

天线开关模块

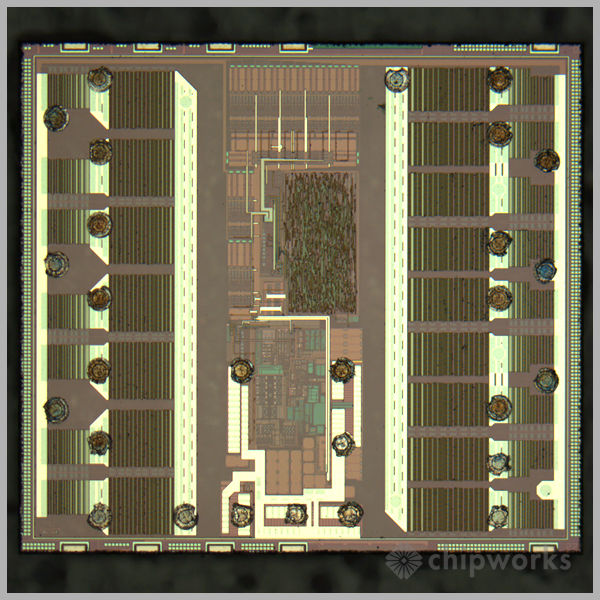

该模块为FEMiD前端模块，带有来自Galaxy S 5的集成双工器。内部为Peregrine RF CMOS天线开关。该设备为双极十四掷开关（DP14T）。该开关由Peregrine零件号PE421281进行切换。Peregrine最近在16款独特的多频段手机中得到了我们的观察；从iPhone和支持手机功能的iPad到三星Galaxys。这是Peregrine的一个非常大的容量零件，是美国RFIC无晶圆厂供应商的一大胜利。

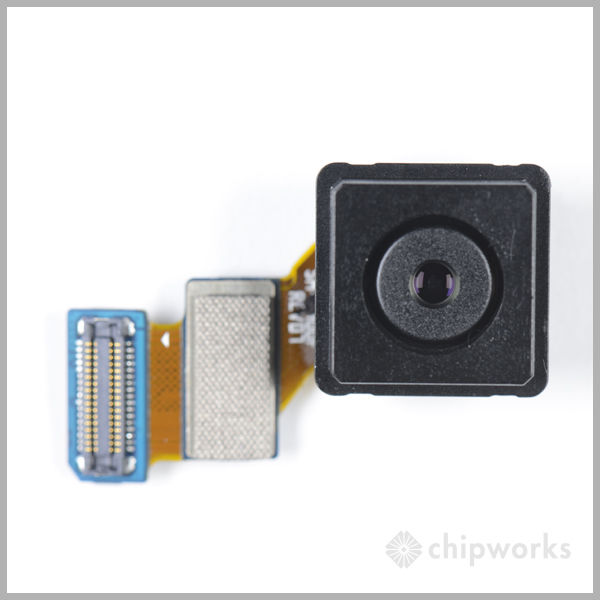

星系S5相机

Galaxy S5的最大亮点之一是新的16 MP、1/2.6“光学格式主摄像头模块。回到Galaxy S II，我们在不同地区的S II手机中发现了背面发光的三星和索尼8MP、1/3.2英寸光学格式CMOS图像传感器芯片。我们分析的所有Galaxy S III手机都使用了8MP索尼相机芯片，这表明索尼团队在三星marquee智能手机的第三次迭代中获得了全部业务。这种明显的趋势延续到Galaxy S4和Note 3，它们使用了流行的13 MP索尼IMX135，采用了索尼的堆叠芯片（Exmor RS）技术。

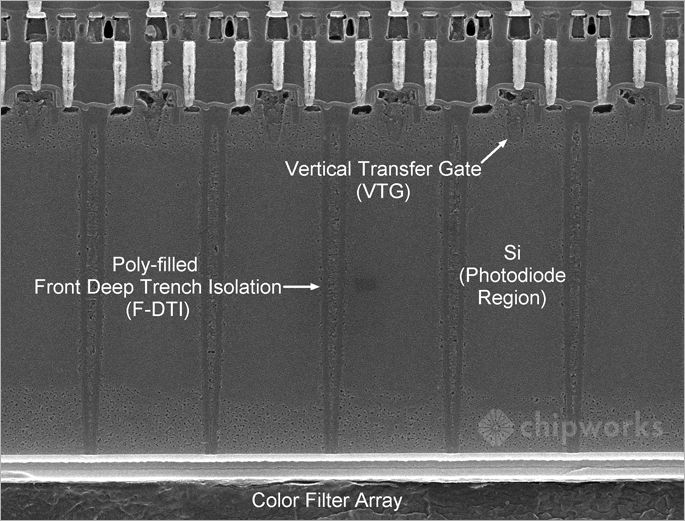

不甘示弱，三星图像传感器团队开发了其ISOCELL技术。于2013年9月发布[1]据报道，ISOCELL使串扰降低了30%，全井容量提高了30%。三星在2月份的网络研讨会上以及2014年的图像传感器大会上介绍了ISOCELL技术，并将其推广为继背光（BSI）之后的下一项关键图像传感器技术传感器技术。突出点包括：成功实施前深沟隔离（F-DTI）和垂直传输门（VTG）。我们在2013年从其他公司发现了这两种技术元素：STMicroelectronics的HTC ONE超像素相机芯片中的F-DTI，以及索尼的数码相机中的VTG[2].以下是三星8MP版本的ISOCELL技术的横截面图，显示了F-DTI和VTG。为了清晰起见：这不是来自Galaxy S5，但我们希望在深入16MP ISOCELL分析时发现相同的基本结构。我们还希望找到相位检测自动聚焦（AF）像素，当我们有更多细节时，将更新我们的拆卸。

三星CIS集团并没有止步于此。今年2月，诺基亚在世界移动通信大会[3]上发布了堆叠芯片图像传感器。三星电子虽然没有率先在市场上推出BSI、逐像素DTI、VTG像素晶体管、堆叠芯片等新技术元素，但一直在成功地将这些技术投入量产。我们会在即将到来的三星旗舰手机中发现什么?时间会告诉我们答案，不过目前看来三星有可能与索尼正面交锋并取得胜利。

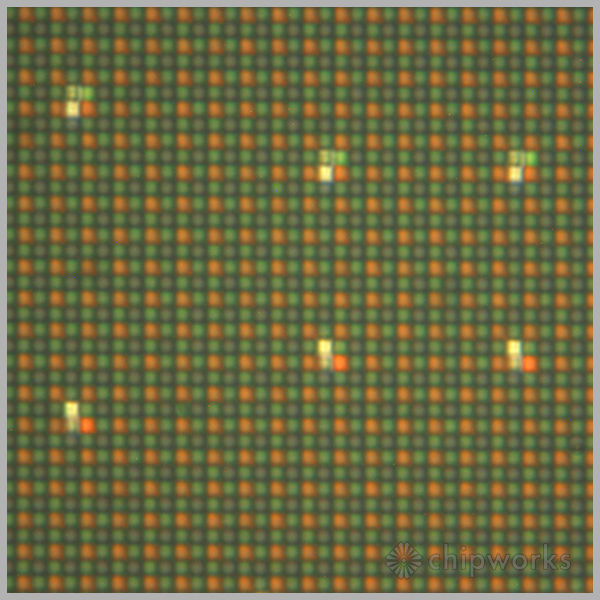

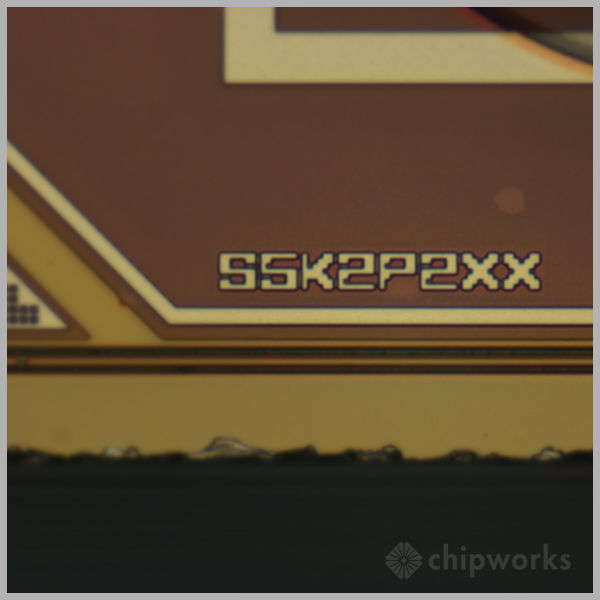

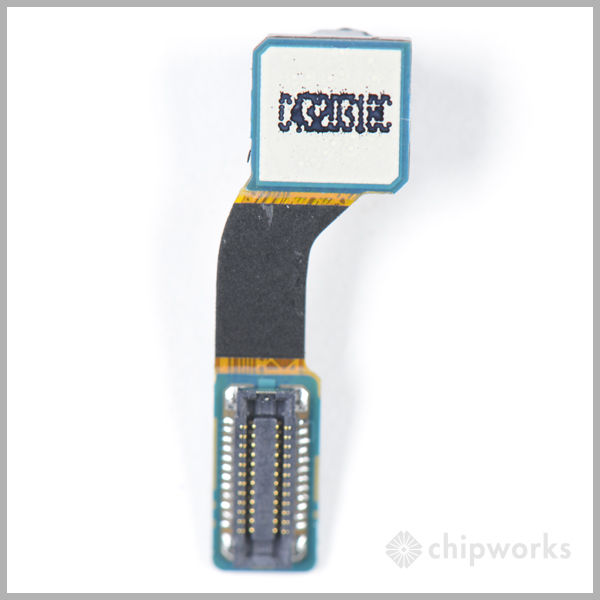

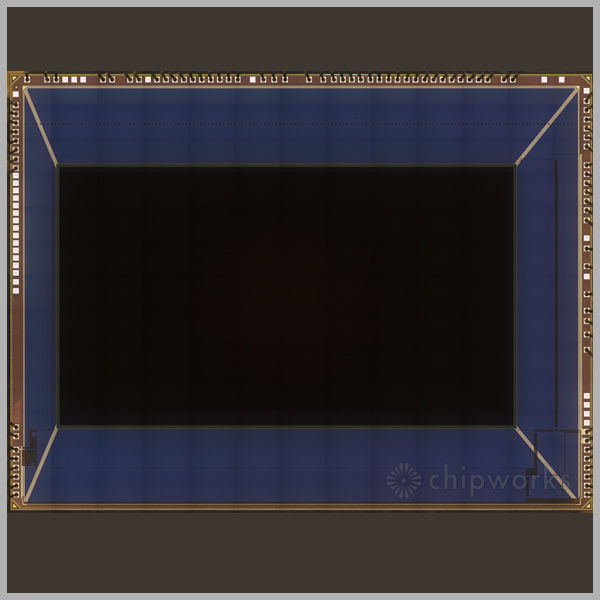

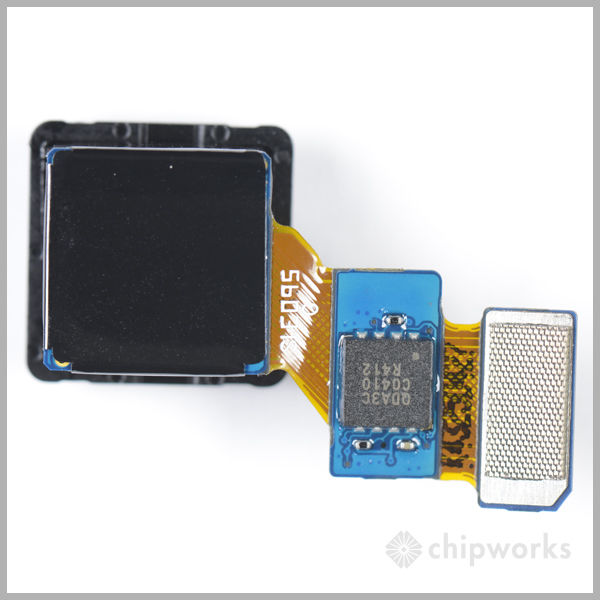

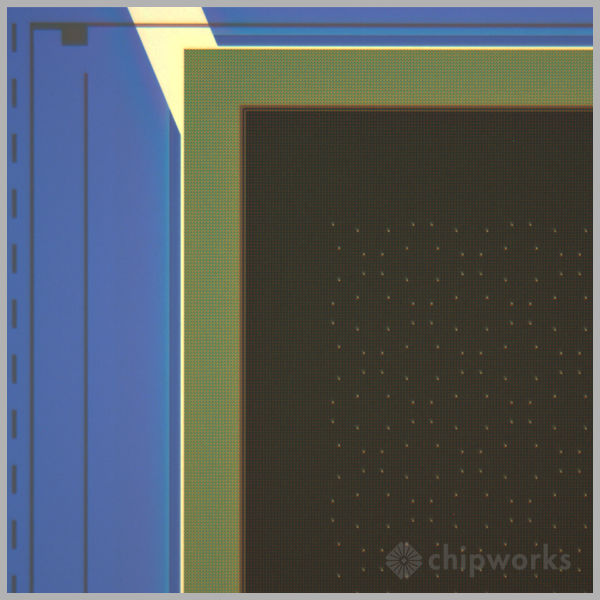

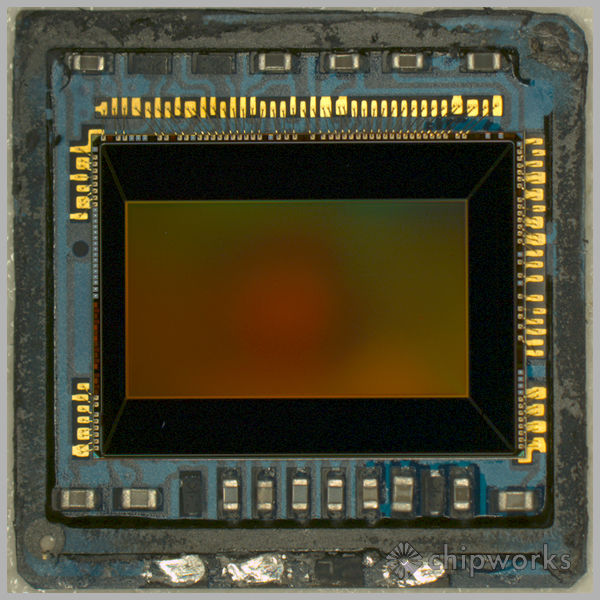

我们已经从各自的摄像头模块中移除了16 MP ISOCELL主摄像头芯片和2.0 MP辅助摄像头芯片，并找到了两个背面发光的三星CMOS图像传感器。主摄像头芯片具有S5K2P2XX芯片标记，具有1.12µm像素间距。相位检测像素对几乎分布在整个有源像素阵列中。这是我们见过的最小的相位检测像素生成，也是我们第二次在背光芯片上看到它们（东芝是第一个@1.4µm）。相位检测像素的存在还意味着使用后孔径栅格（相位检测像素被半掩模）。使用光圈网格对三星来说也是第一次（根据我们的分析），我们将在计划的完整报告中介绍这一点和其他技术要素。

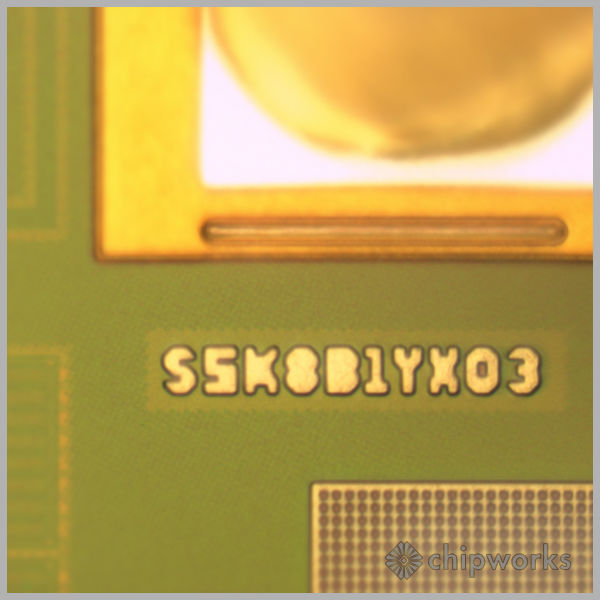

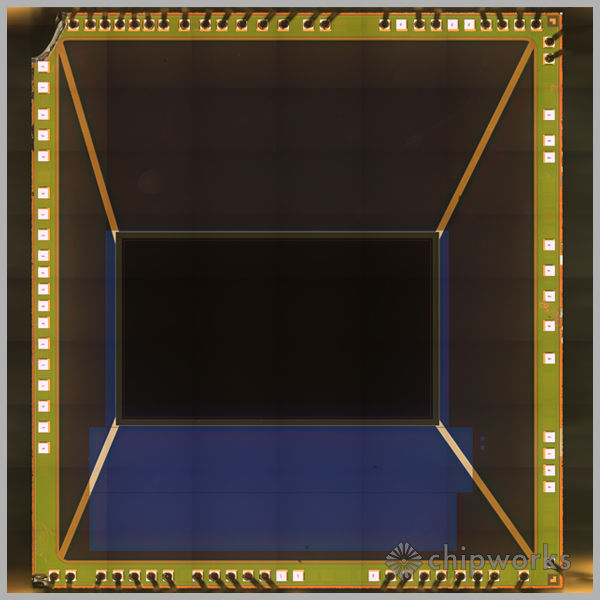

背光二次相机芯片，具有S5K8B1YX03的芯片标记，像素大小为1.12µm。

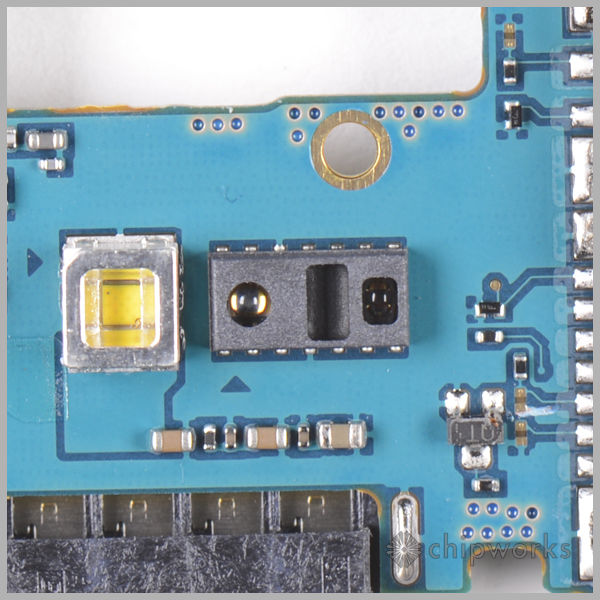

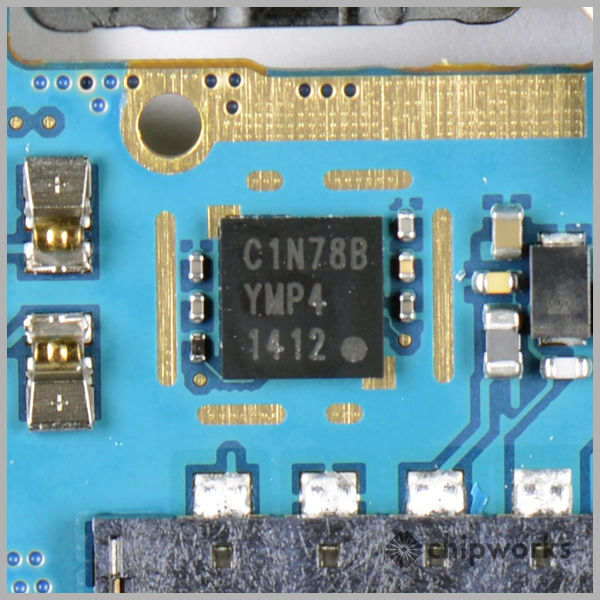

专用心率监测器又称脉搏血氧计

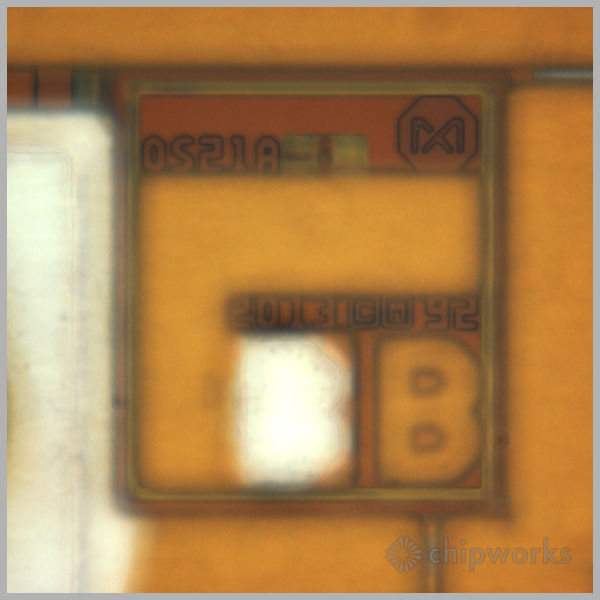

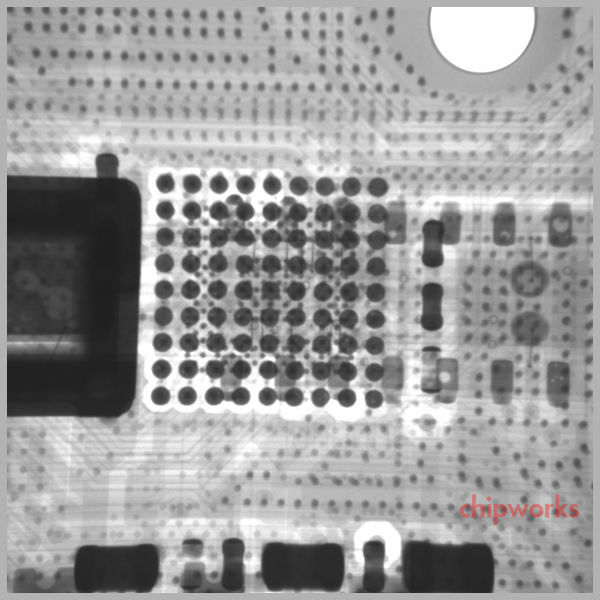

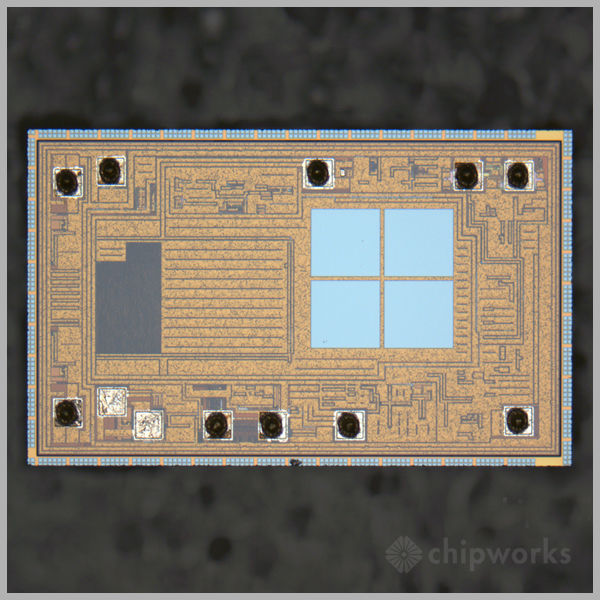

心率监测器就在手机背面的LED闪光灯旁边——它的工作原理是用红色/红外线照亮你的手指，并监测随着心跳跳动的手指反射的变化。需要一些设置来定义基线，但在那之后它似乎工作得很好(至少根据视频评论)。我们询问了好几次，看谁能声称赢得了脉冲插座。我们不能确定，因为设备上没有包装标记。能看到的只有发射器和探测器。我们的实验室上周五开始研究这个模块，我们很惊讶地看到了Maxim的CSP设备。马克西姆的网站上有脉搏血氧计的解决方案，该设备上的模痕带有马克西姆的模痕。到目前为止，在这款GS5型号中有3款Maxim设备。

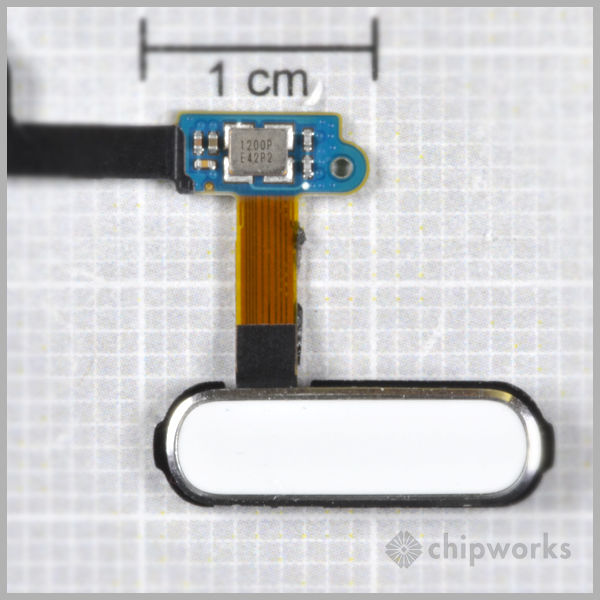

指纹传感器

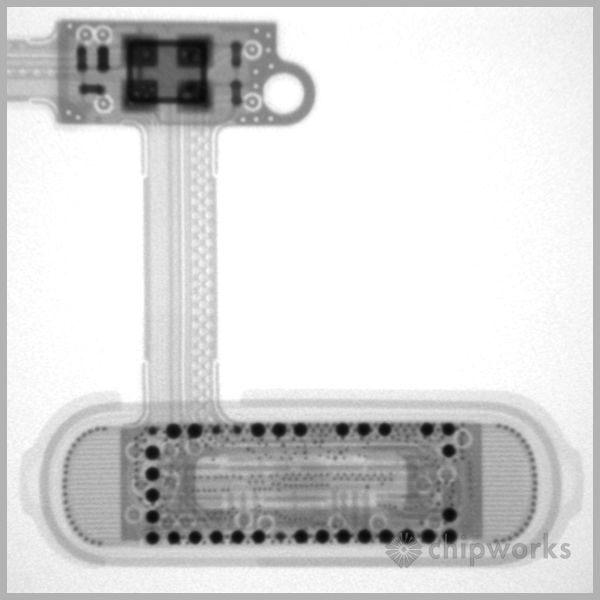

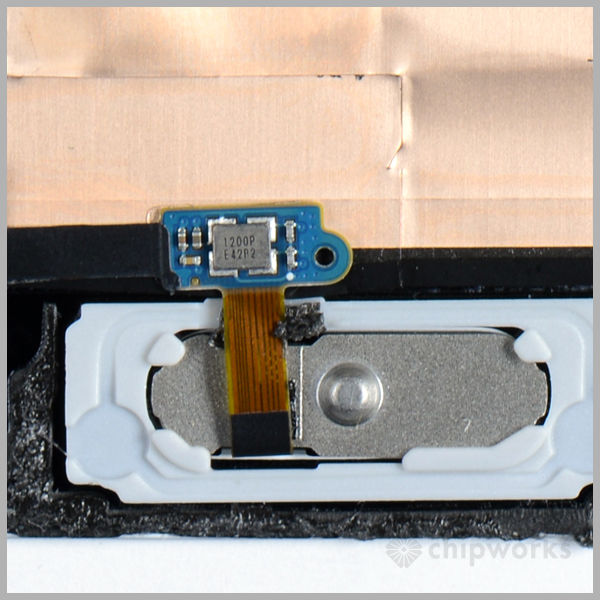

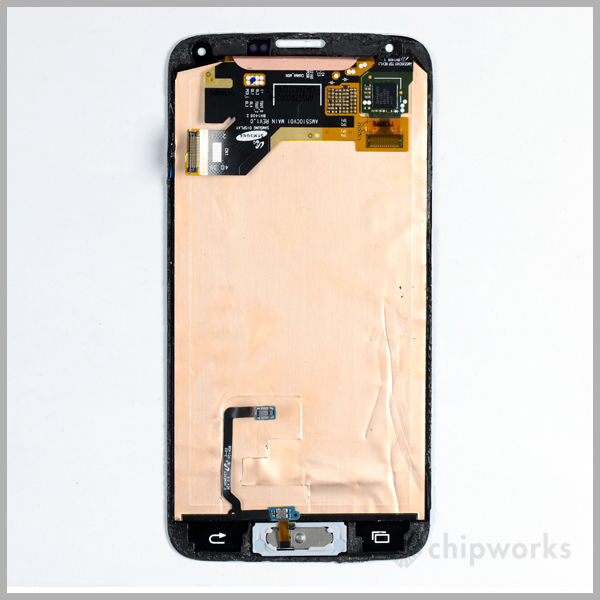

正如我们前面提到的，指纹传感器与iPhone中的不同。它似乎分为两部分——一个集成在主页按钮中的触摸传感器，但它也接收来自主触摸屏的输入，并且两者都必须用于加载您的ID。此指纹传感器背后的技术隐藏在home（主页）按钮后面。这个按钮实际上是Synaptics（Validity Inc于2013年第4季度被Synaptics收购）的指纹扫描仪。home按钮中嵌入了一个Flex芯片模块，可以扫描你的漩涡和漩涡，验证你是你所说的那个人。我们在下面添加了新的x光和红外图像。里面显然有一个IC。考虑到触摸屏、Synaptics控制器以及有效性的获得，很容易得出结论，三星正在使用Synaptics“自然ID”指纹ID技术。

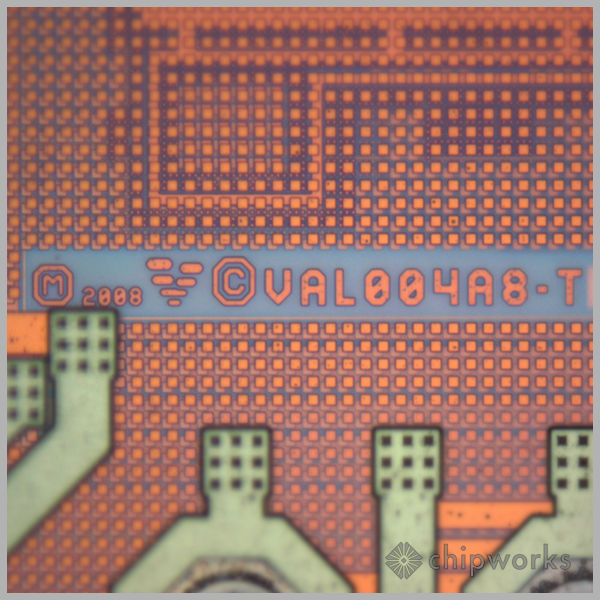

我们的最新图像（下图）来自实验室是我们喜欢叫吸烟的枪！看看突触模具标记！我们将从通过进一步取消处理获得的图像看，这个“主页按钮”是一个真正的“内部技术”的一个很好的例子。我们的工程师都想知道这两步指纹ID有效吗？！

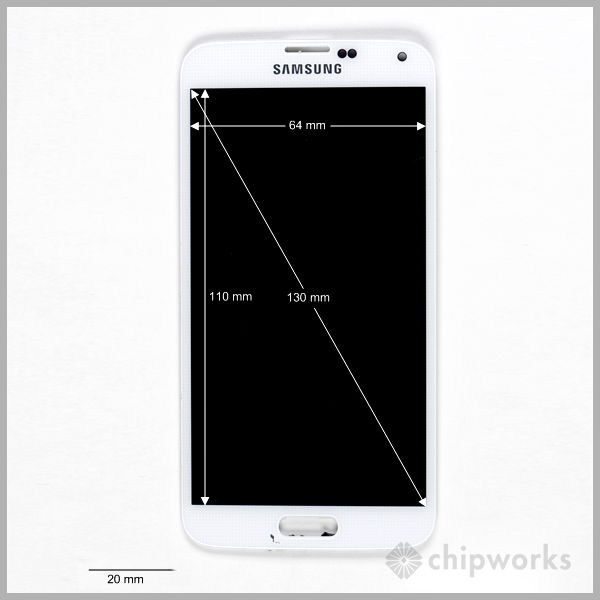

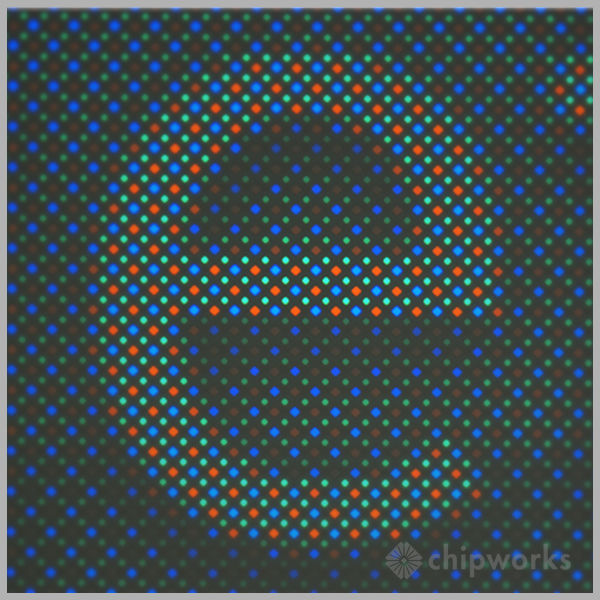

全高清超级AMOLED显示屏

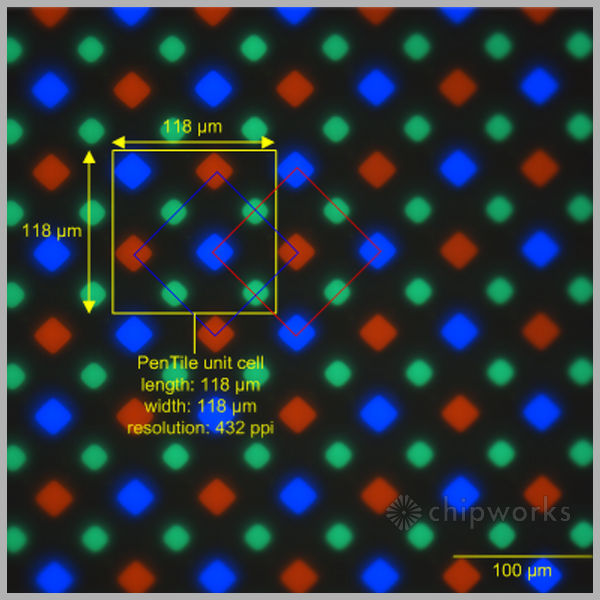

Galaxy S5全高清超级AMOLED显示屏与Galaxy S4一样，是每英寸432像素(ppi) (1920 × 1080像素)的全高清、5英寸对角线、16:9宽高比显示屏。

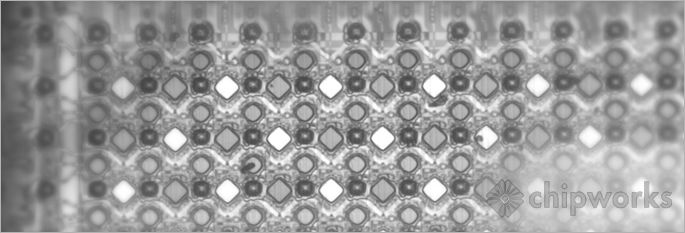

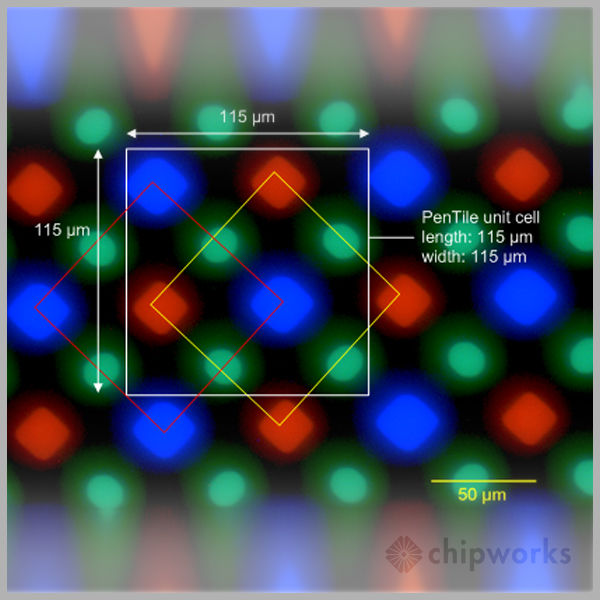

虽然S5显示屏与S4显示屏具有相同的分辨率和使用相同的PenTile子像素，但我们的初步分析表明，在子像素的形状和大小上存在一些重要的差异。红色、蓝色、绿色的3种亚像素都是菱形，与S4的蓝色和红色是菱形亚像素，绿色是椭圆形亚像素不同。S5的红、蓝、绿亚像素对角线分别约为27µm、27µm、19µm，比S4的像素线略小(蓝、红、绿分别为36µm、31µm、23µm)。这意味着S5对红色和蓝色使用相同大小的子像素，而对绿色子像素使用较小的尺寸。相比之下，S4使用了三种不同尺寸的子像素，最大的用于蓝色，最小的用于绿色。据推测，S4的蓝色像素的发射效率最低，因此尺寸最大。在S5中使用相同大小的蓝色和红色像素可能表明OLED层可能被重新设计，以最小化蓝色和红色像素之间的效率差异。这些亚像素设计上的差异，以及OLED层可能发生的变化，可能有助于S5在典型和环境光条件下比S4提高亮度。
