发布时间:2014年7月1日

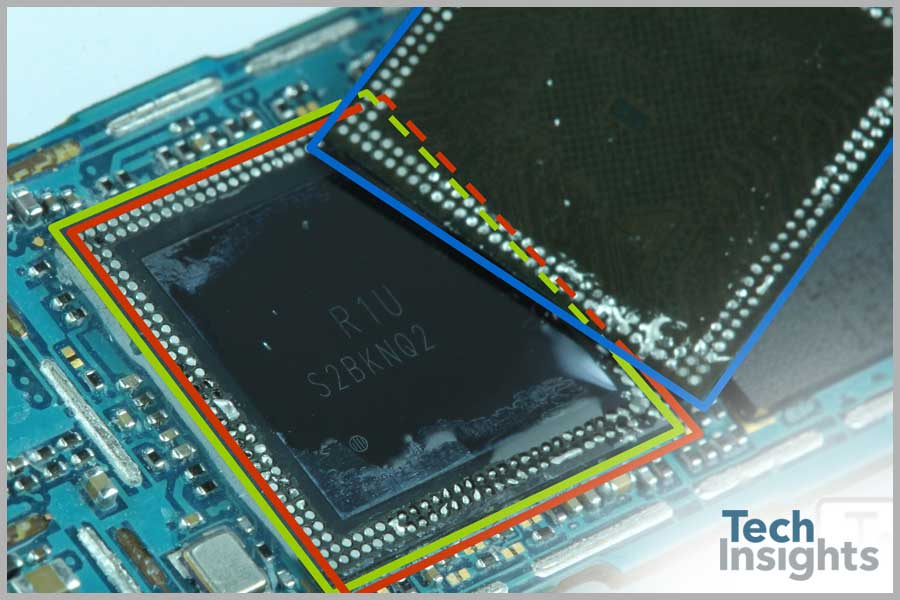

Galaxy S5微型处理器封装在封装上
三星将香农引入Galaxy S5 Mini
三星将其香农解决方案引入Galaxy S5 Mini，根据我们的观察，该型号已经获得FCC批准。SM-G800F首次在俄罗斯发布，但通过FCC认证，该设备也可以跨越大西洋在美国使用。
有一些关于S5 Mini基带设计获胜的传言。我们知道三星在同一产品系列(Galaxy S5 SM-G9008V和Galaxy S5 SM-G900H)中使用了混合应用和基带处理器，我们不能基于对SM-G800F的快速检查而否认任何谣言。TechInsights欧洲分析师Michal Ksionek只能证实该应用/基带处理器不是英特尔或高通，但他也无法仅通过包装标识来验证三星处理器。深度分析会让我们更接近那个神秘处理器的身份。
我们可以肯定的是，这不是三星第一次将香农解决方案引入非韩国设备。Teardown.com的分析师在2013年T-Mobile在美国发布Galaxy Light SGH-T399时也发现了同样的解决方案。看看三星Galaxy Light手机，我们很快就会发现Galaxy Light和Galaxy S5 Mini SM-G800F之间的相似之处。
三星香农解决方案
| 三星S5迷你 | 三星Galaxy Light SGH-T399 | |
|---|---|---|
| 应用程序处理器 | 香农222美联社BBB | 香农222AP AA (Exynos 4412) |
| 基带处理器 | 香农222美联社BBB | 香农222AP AA (Exynos 4412) |
| 电源管理 | 香农510 | 香农510 |
| 射频MM功率放大器 | TriQuint TQP9059S | TriQuint TQP9058 |
| 射频收发器 | 香农889 | 香农888 |

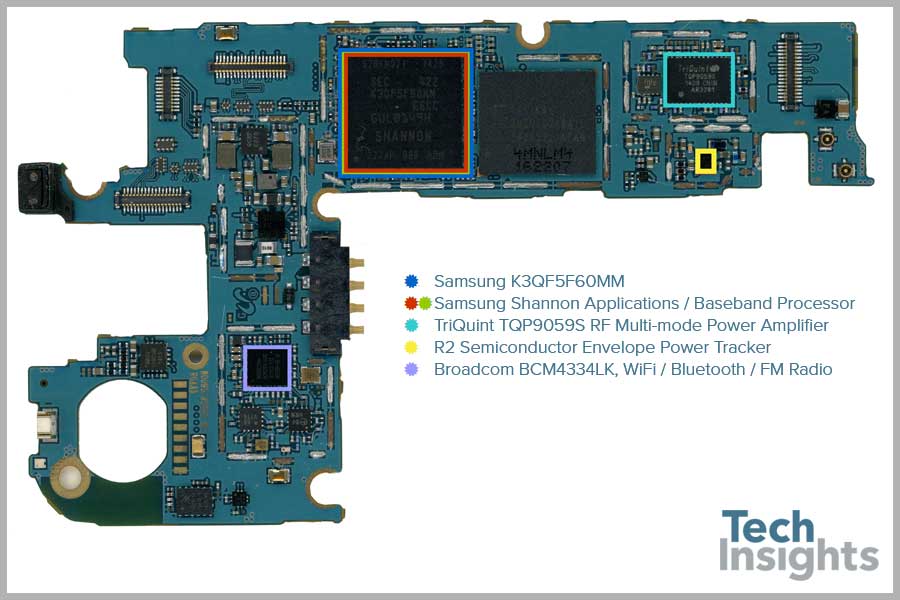

三星Galaxy S5 Mini Board Shots
赛普拉斯半导体触摸屏控制器设计
Galaxy S5 Mini也效仿了三星Galaxy Light，使用了同样的Wolfson编解码器和Broadcom BCM4334 WiFi/蓝牙双频组合芯片。但是，与三星电子的“Galaxy Light”不同的是，S5 Mini在美国加利福尼亚州森尼维尔市的民间企业R2半导体的帮助下，采用了“Envelope Power Tracking”技术。R2芯片的外观很有趣，因为我们只在我们分析的使用包络功率跟踪技术的设备中看到高通的QFE110x包络跟踪芯片。
除了1.5 GB内存，另一个值得注意的发现是，三星S5 Mini的触摸屏控制器使用了CYTMA545-48LQI36，而不是过去S3和S4 Mini使用的Atmel触摸屏控制器。Teardown.com在7月初的三星Gear Live智能手表中发现了Cypress的小包装CYTMA545-44LQI33ABA控制器。

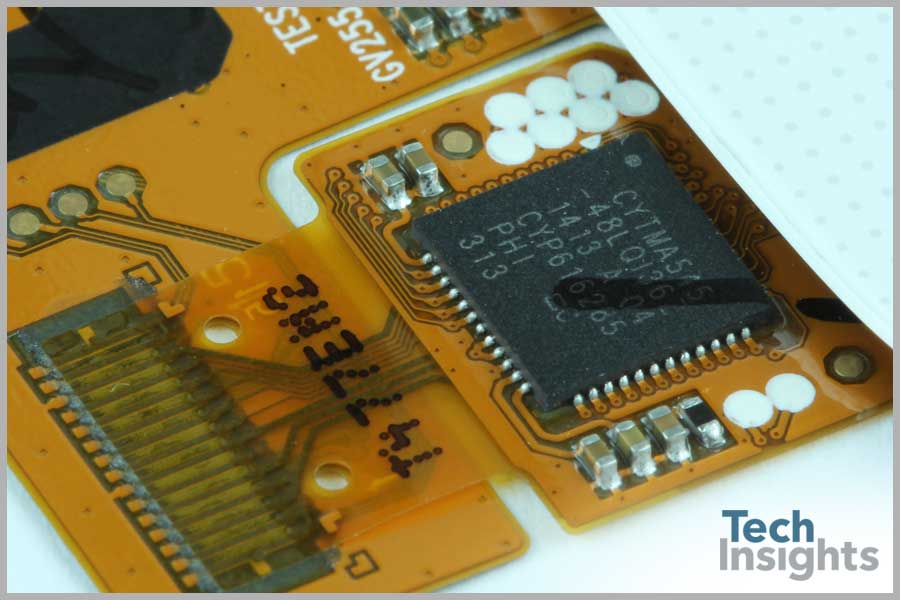

赛普拉斯半导体触摸屏控制器设计
比较Galaxy mini的触摸屏控制器
| 三星S5迷你 | 三星S4迷你 | 三星S5迷你 | |
|---|---|---|---|
| 制造商 | 柏树半导体 | 爱特梅尔 | 爱特梅尔 |
| 零件号 | CYTMA545-48LQI36 | mXT336S | mXT224S |
