发布日期：2016年9月12日
撰稿人：迪克·詹姆斯
和往常一样，在8月19日三星Galaxy Note 7发布后的几天内，我们将其分成了几部分，并确定了其中的大部分重要组件。
三星Galaxy Note 7模具照片
APU和记忆
驱动我们手机的应用处理器是Exynos 8 Octa (Exynos 8890)与Galaxy S7和S7 edge类似。它拥有8核CPU，其中4个三星设计的M1核可运行在2.3 GHz, 4个ARM Cortex A53核可运行在1.6 GHz。芯片的图形端使用ARM Mali-T880 MP12 GPU(12个图形核)。它有一个LTE 12/13型号的调制解调器，采用了他们最新的14LPP finFET工艺。
三星Galaxy Note 7平面图X射线
4gb的三星LPDDR4 SDRAM堆叠在CPU的顶部，采用常规的PoP (package-on-package)堆叠方式。现在我们有了20纳米DRAM工艺，芯片足够小，可以封装在2 x 2 x 2配置中。这是平面x射线图像显示了存储芯片的线连接。这四堆内存芯片在垂直轴和水平轴上都是镜像的。
这些模具大约是方形的(5.4 x 5.1 mm)，这意味着四个堆叠的两个4gb模具，将包装厚度减少到0.5 mm。这可能是我们第一次看到这种特殊的布局。
64 GB的闪存是由东芝THGBF7G9L4LBATR UFS 2.0部分，采用最新的15纳米生产工艺制造。
三星Galaxy Note 7主摄像头

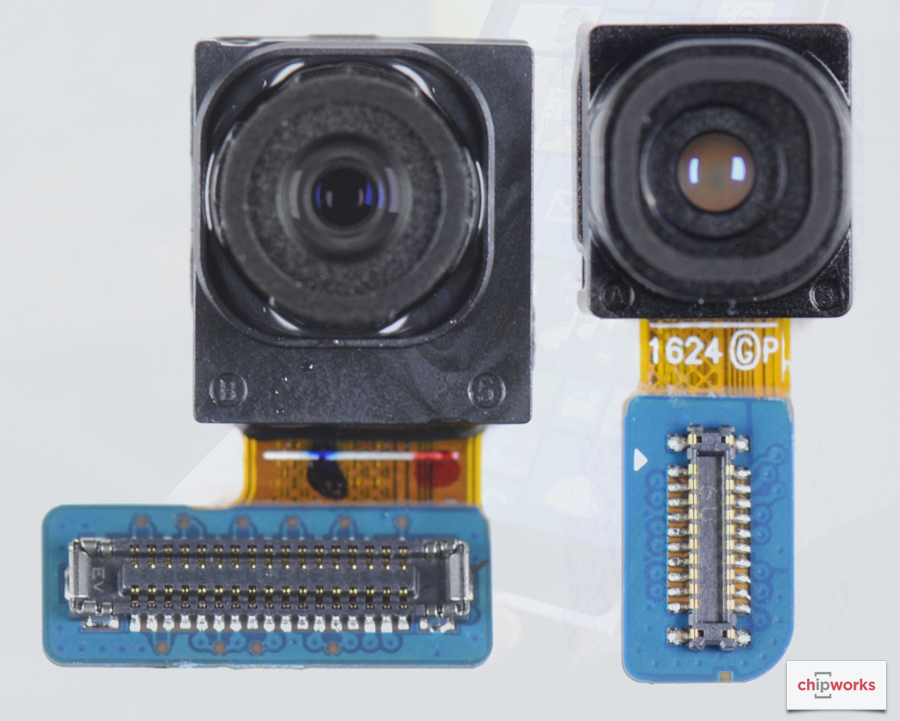

三星Galaxy Note 7自拍相机
摄像机

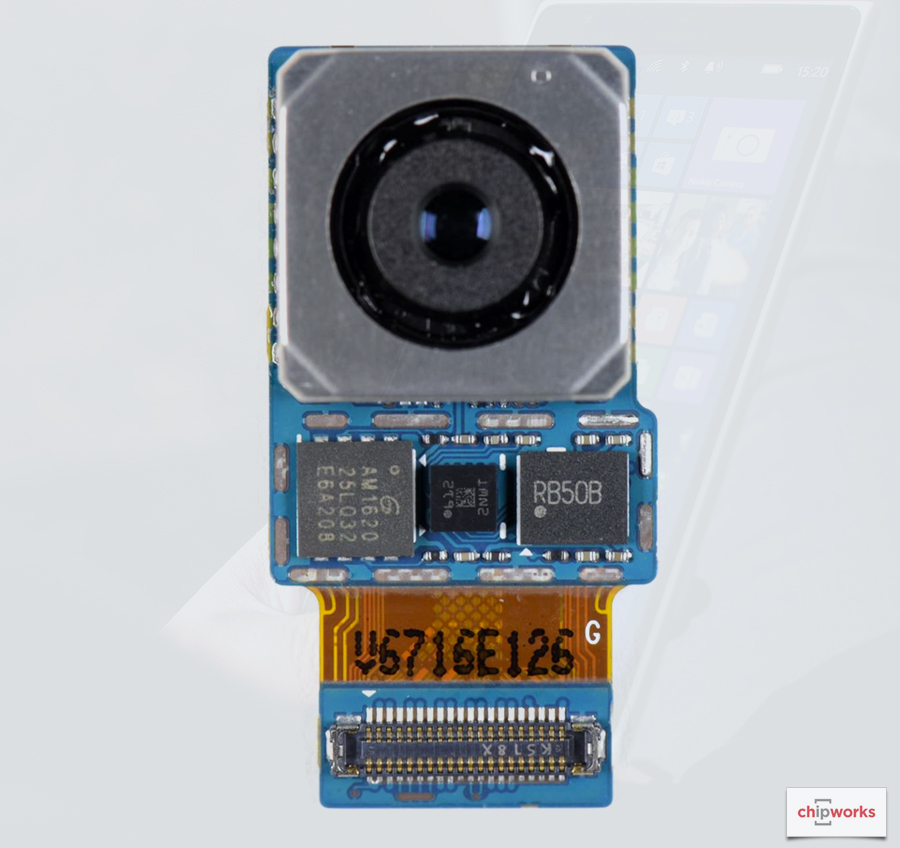

注7中有三个摄像头：普通的前向和后向摄像头，另外一个摄像头用于本手机的虹膜扫描安全功能。主摄像机为12MP，配备光学图像稳定系统（OIS），由STMicroelectronics L2GIS 2轴陀螺仪，图中的中间芯片:
自拍相机是500万像素的三星部件，虹膜扫描仪也是三星制造的，但我们还没有对它的尺寸和技术进行描述。
传感器
意法半导体提供Note 7中的所有MEMS运动传感器。除了OIS传感器，还有一个LPS25HB压力传感器和一个LSM6DS2 6轴陀螺仪/加速度计模块．所有这些都在手机和可穿戴设备方面取得了许多设计上的胜利。
除了运动传感器，还有一个红外近距离传感器，一个心率传感器和现在无处不在的指纹传感器。接近传感器和心率传感器似乎是三星产品，而指纹传感器是据报道来自Synaptics．
| 组件 | 制造商 | 零件号 |
| 天线开关模块 | 村田 | 312 |
| 村田 | 317 | |
| 爱普科斯 | D5287 | |
| 包络跟踪电源 | 三星 | 香农735 |
| 前端模块 | 思佳讯 | SKY78048-12 |
| 全球定位系统 | 博通 | BCM4774IUB2G |
| NFC控制器 | 三星 | 81DGXS1 |
| 功率放大器模块 | Avago | afem - 9030 |
| Avago | afem - 9030 | |
| 射频收发器 | 三星 | 香农935 |
| 无线充电 | IDT | IDTP9925 |
| 无线网络模块 | 村田 | KM6608027 |
射频前端
现在手机的射频前端是一个非常复杂的东西。连接规范覆盖多种频段(2G、3G、4G LTE-A)、Wi-Fi (802.11 a/b/g/n/ac)、蓝牙v4.2、GPS、a -GPS、GLONASS、BDS、GALILEO、NFC、无线充电等。难怪我们在这个领域有大量的手机零部件库存:
触摸控制器

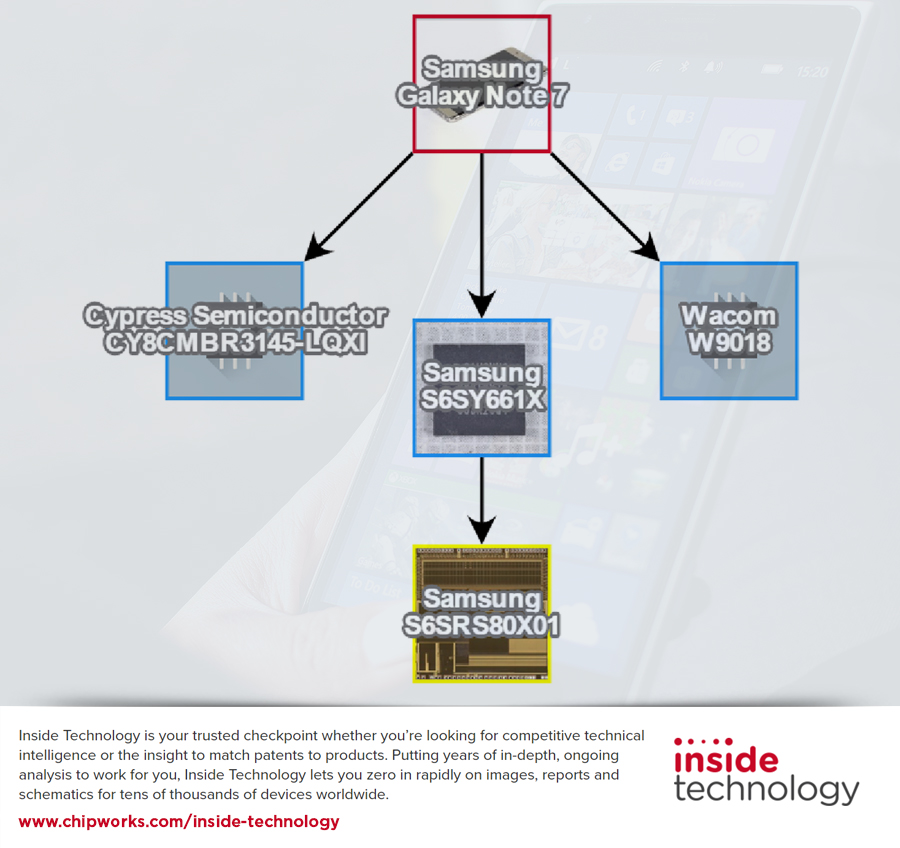

触摸控制功能似乎分布在Note 7上，可能是因为我们也有S-Pen功能。有一个Cypress CY8CMBR3145 CapSense®Express™控制器一个三星S6SY661X和一个Wacom W9018数字化仪，它显然可以评估S笔施加到屏幕上的不同压力水平。
电源管理
与其他智能手机一样，有多个电源管理IC（PMIC），在本例中有五个：
那么电池呢?
众所周知，由于一些手机在充电时发生爆炸或起火，三星已经召回了数百万已经发货的Note 7。在他们的英国网站上，他们澄清了“当阳极与阴极接触时，电池单元过热，这是一个非常罕见的制造过程错误。”换句话说，电池中有东西短路，可能是因为电池内的分离膜有缺陷。
下图是我们拆下的手机电池(左图)。注意“电池在中国制造，在越南组装”。出于好奇，我们去了iFixit拆卸Note 7，并指出他们的手机电池不同(右图)。
iFixit手机只显示“中国制造”，所以有两个电池来源。仔细看，左边的EB-BN930ABE是越南的，右边的EB-BN930ABA是中国的。
这个《韩国先驱报》则增加了一些细节三星SDI和中国ATL分别提供了Note 7 70%和30%的电池。
由于手机电池的不可拆卸性，整个问题变得更加复杂，需要进行全面召回。不幸的是，我们不能再发送我们的，让它更换！
