发布时间:2018年12月5日
特约作者:Stacy Wegner
赛普瑞斯半导体的新设计胜利
随着2018年的临近，许多人不仅在为送礼季做准备，还在为开始他们的健身计划做准备。世界各地的人们都承诺在2019年1月1日开始行动，其中许多计划包括一款新的健身可穿戴设备。

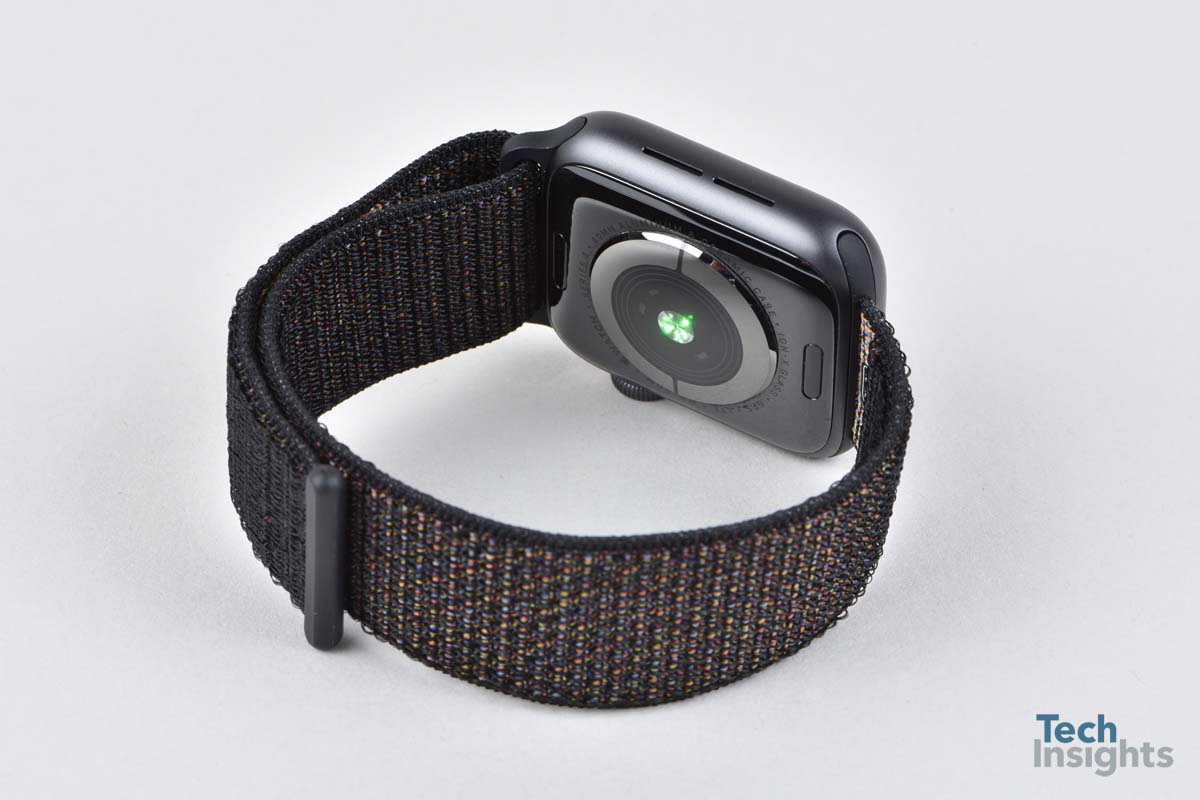

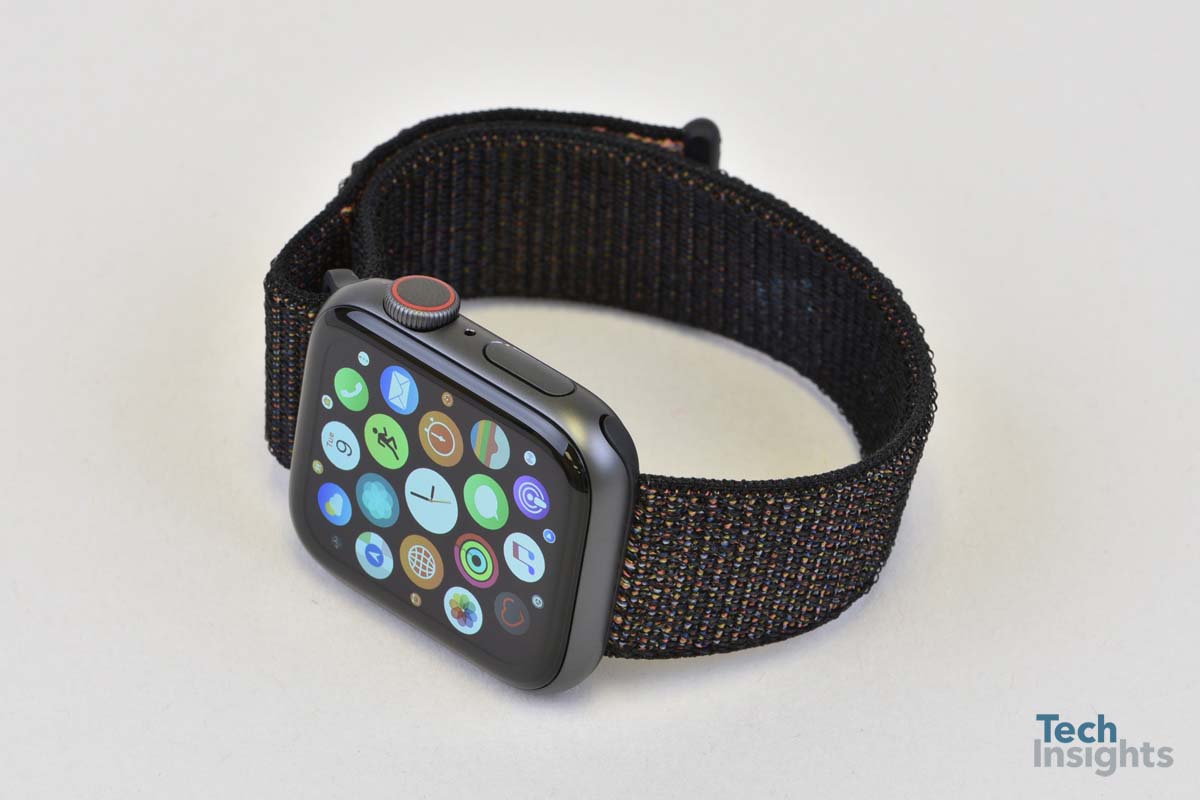

市场分析师对健身追踪器和智能手表市场的寿命仍有一些怀疑。但只要像苹果和Fitbit这样的公司继续在数百万人的手腕上取得成功，TechInsights就会继续拆卸、比较和分析这些电子健康教练。

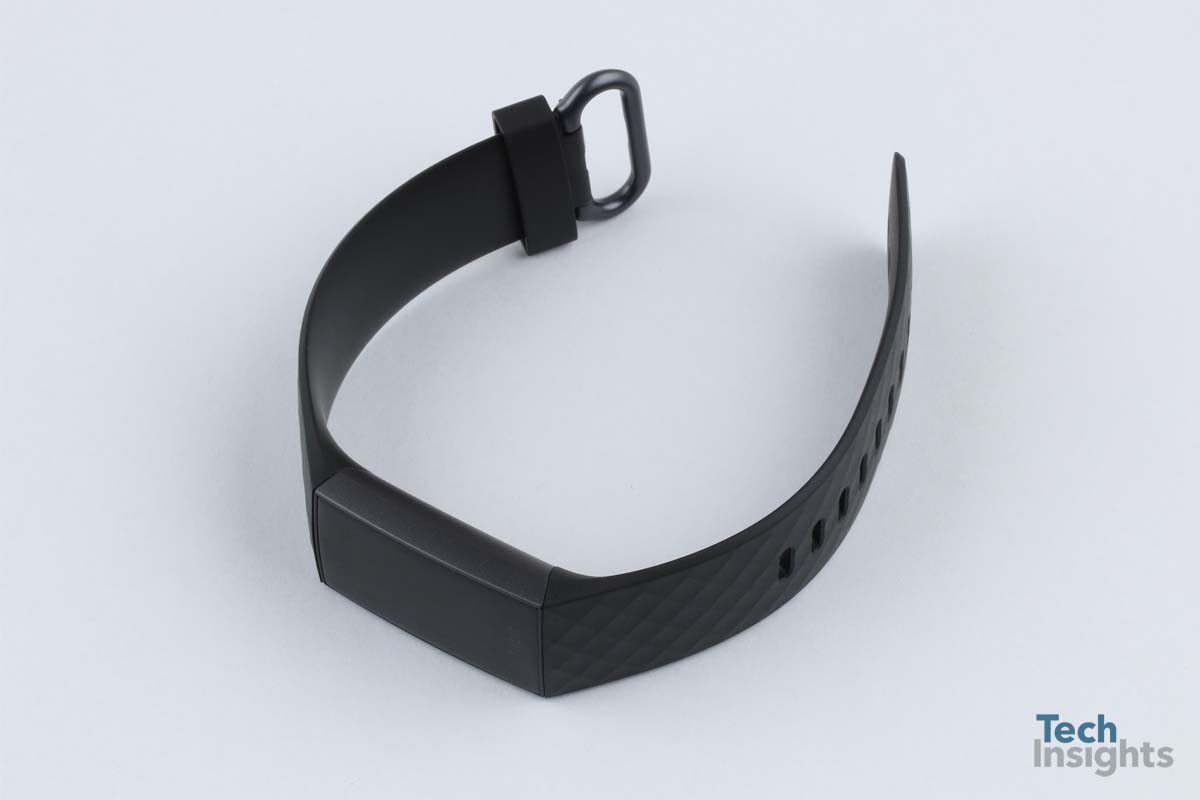

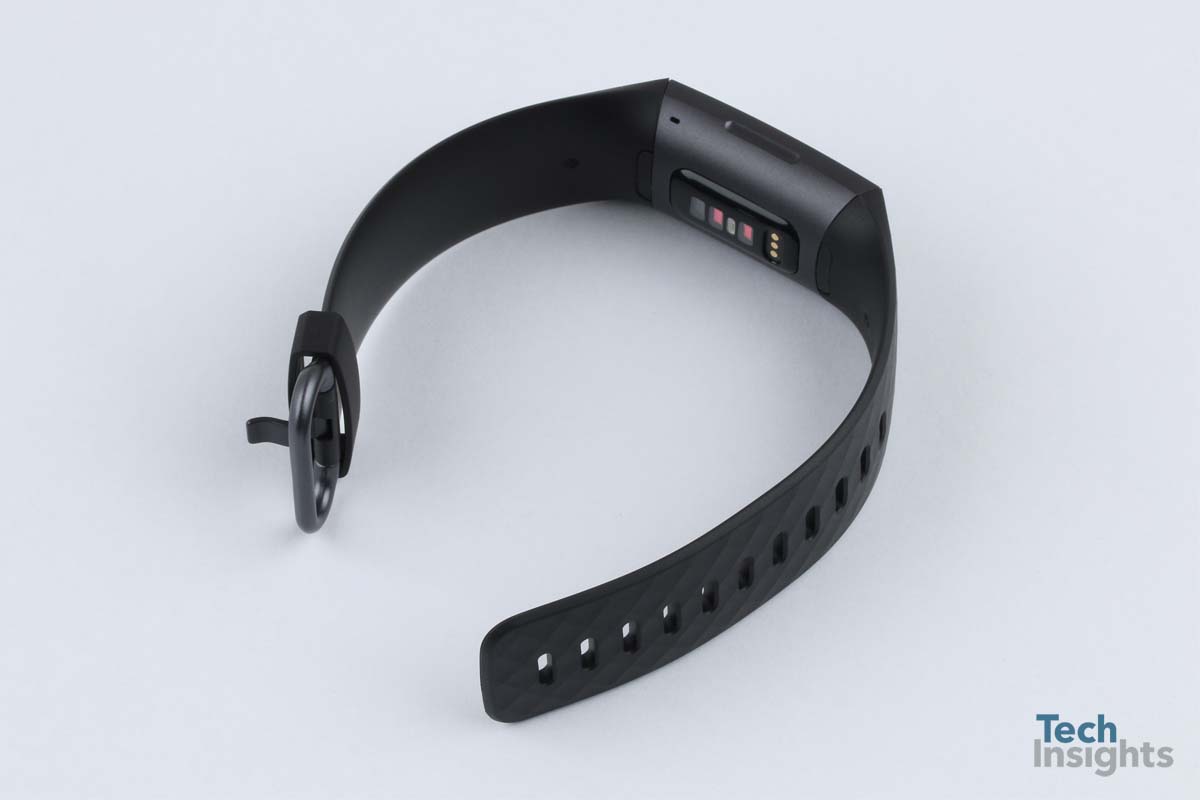

说到Fitbit，最近的Fitbit Charge 3在显示和健身功能上比Fitbit Charge 2更上一层。但是在Charge 3中最重要的变化是MCU和蓝牙功能现在结合使用了来自新Cypress Semiconductor PSoC产品家族的一个组件。
新的MCU设计获胜

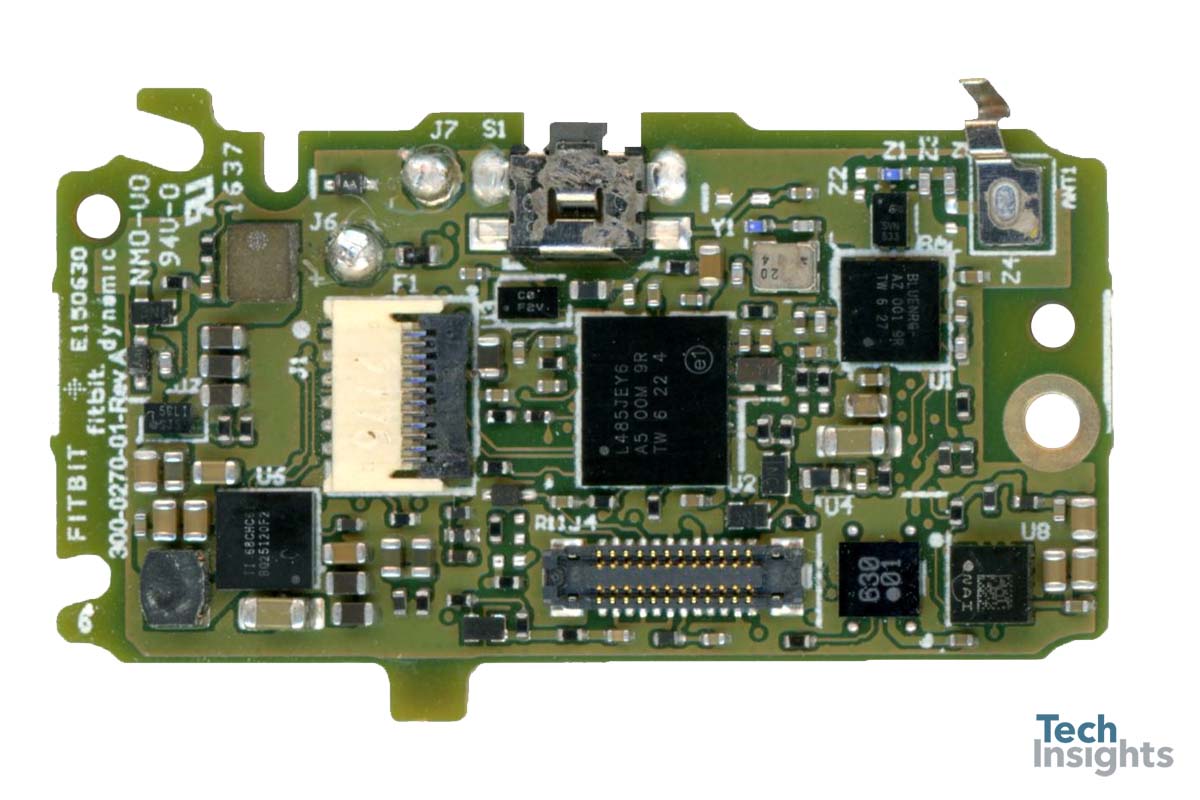

我们分析的健身追踪器大多使用德州仪器(Texas Instruments)的微控制器设计，或者使用意法半导体微控制器，就像我们在Fitbit Charge 2中发现的那样。

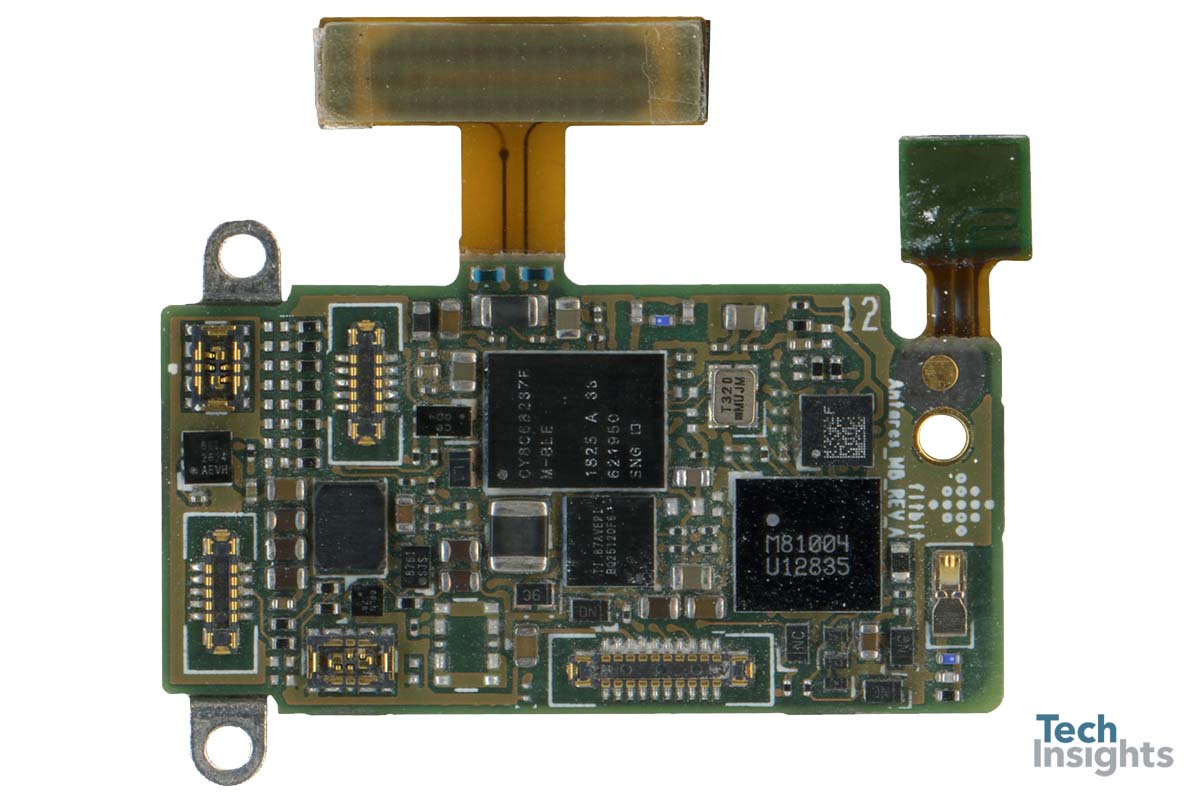

今年，Fitbit重新设计了充电3新赛普拉斯半导体CY8C68237FM-BLE，赛普拉斯半导体PSoC 6产品线的一部分。此特定赛普拉斯PSoC 6具有两个ARM Cortex-M核心，（Cortex-M4和Cortex-M0）和全部芯片的蓝牙LE连接。
PSoC 6的Cortex-M0核心和更大的电池，帮助充电3实现了7天的电池寿命，即使是在充电3的新，更大的触摸屏显示。
但对意法半导体或德州仪器来说，Charge 3中MCU和蓝牙组合设计的改变并不是完全的损失。这两家制造商仍然赢得了传感器和电源管理插座的设计。
最后一个注意
这两款Fitbit Charge追踪器之间另一个有趣的区别是我们在Charge 3主板上没有发现的。

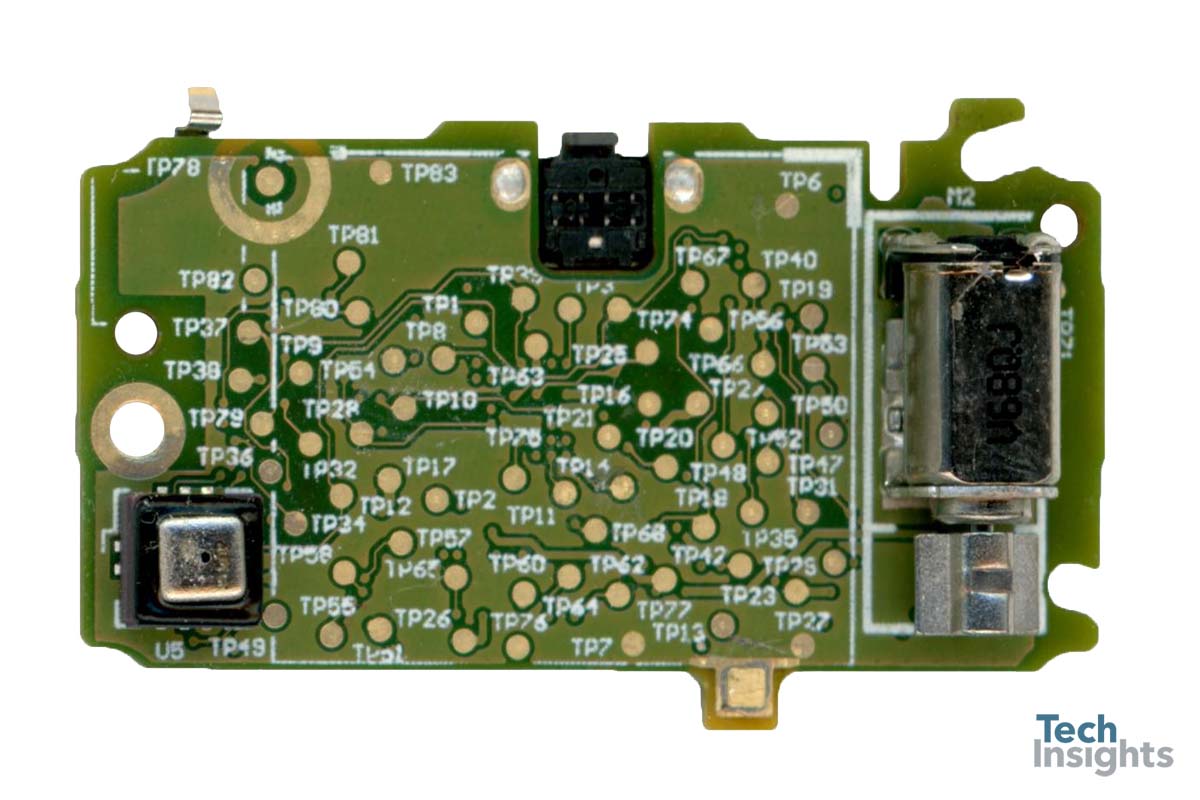

在我们发现传感器，一些无源部件和机身电荷2的主板背面的许多测试点，电荷3明显不同。

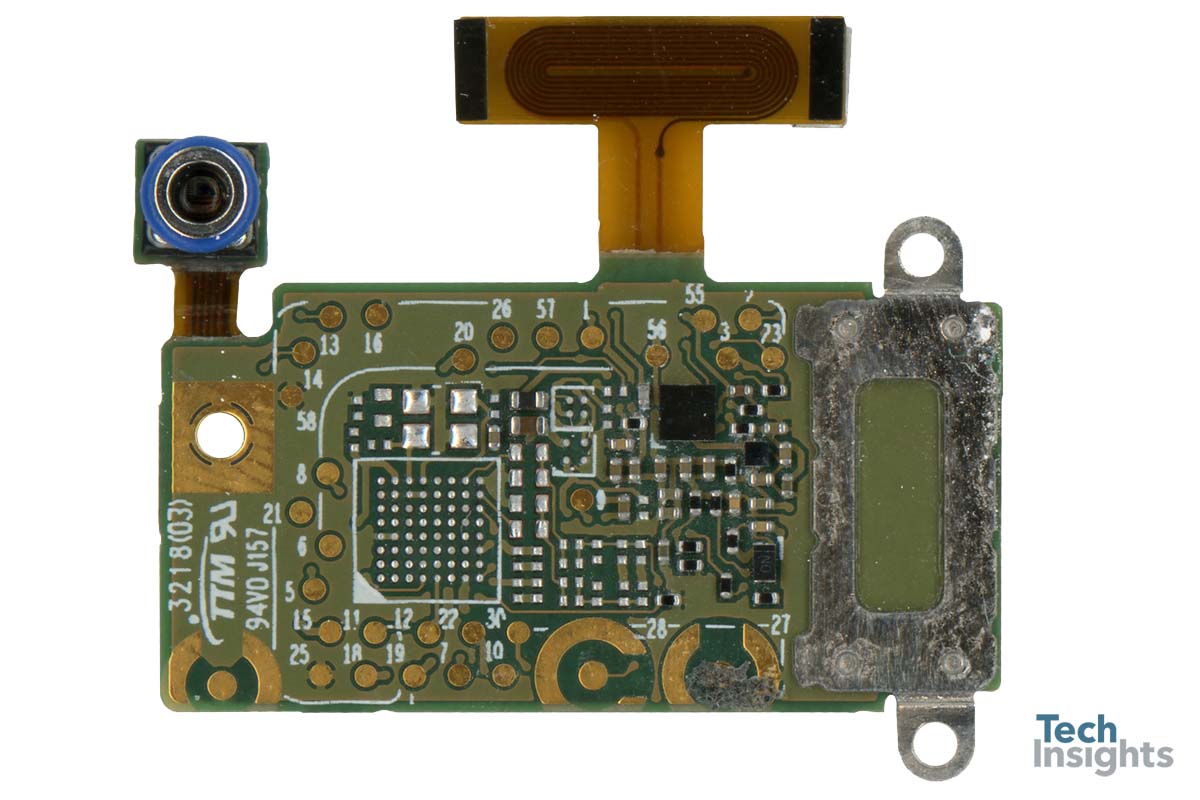

在3号充电器的主板上，我们发现一个很大的、空的IC插座。这个空的地方要么是在制造过程中用于测试和验证(值得怀疑)，要么是Fitbit为即将到来的模型准备了一些东西，他们计划重复使用相同的Charge 3主板。
当然，这完全是猜测。但是，请注意图6中的测试点20。四个较大的垫的大小和图案看起来非常像一个振荡器的垫。那么64脚BGA IC需要自己的振荡器吗?目前，我们还不知道，但如果Fitbit决定发布“新的”充电4,TechInsights将给出答案。
与此同时，祝这些决议友好！
