索尼PlayStation 4解体

索尼(Sony)的PlayStation 4今天首次亮相，TechInsights的拆机团队对其组件进行了分析，这些组件有望为游戏行业树立一个新标杆。虽然我们将在下周五拆除微软的XBOX ONE，但今天我们将深入研究PS4的芯片和组件。

你可能会想，在接下来的七年里，索尼将会整合一些设计创新，而这正是我们现在所拥有的。在这段时间里，游戏市场已经从游戏机发展到集游戏、电影、音乐、社交等功能于一体的完整客厅中心。尽管出现了家庭媒体革命，但索尼的营销信息表明，PS4首先是一款游戏主机。

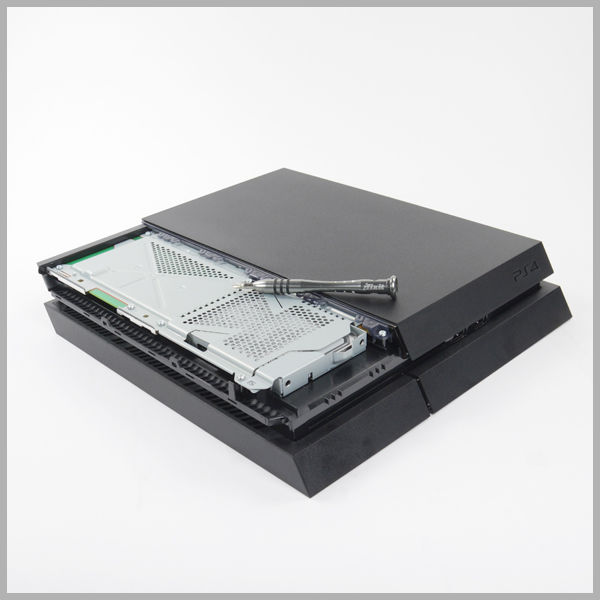

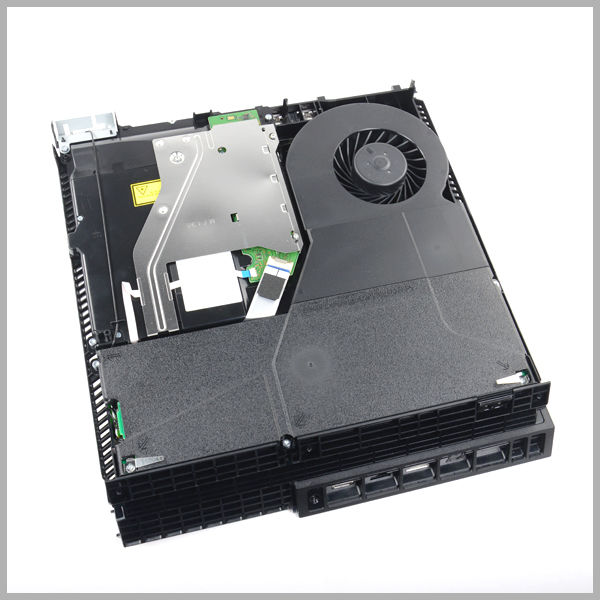

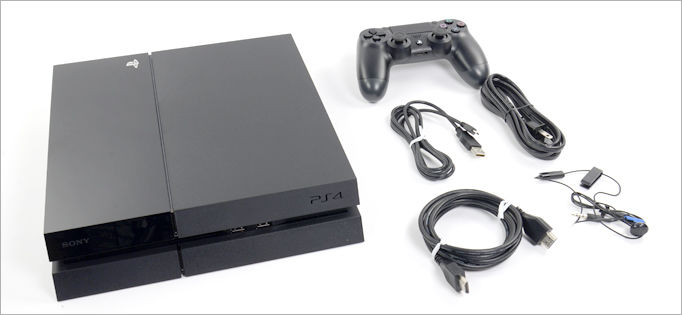

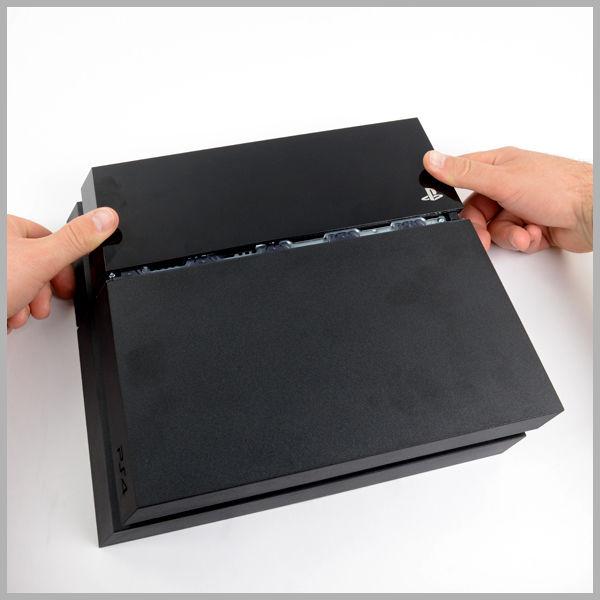

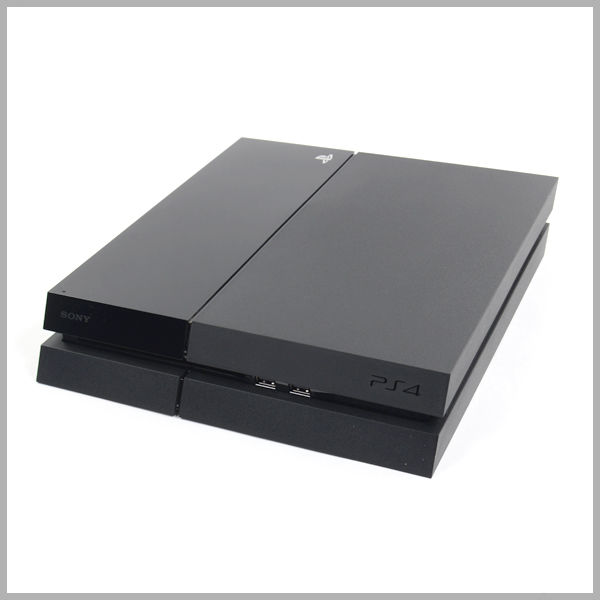

新的PS4的设计将索尼的传统喷射黑色与纤薄和光泽的外观混合。它的大小与索尼的第二代PS3非常相似，比其竞争对手Xbox One略微紧凑。我们注意到的第一件事之一是索尼的工程师设法找到一种方法可以在盒子里面折叠电源，留下笨拙的游戏玩家，没有外围电力砖来绊倒。

里面有什么？

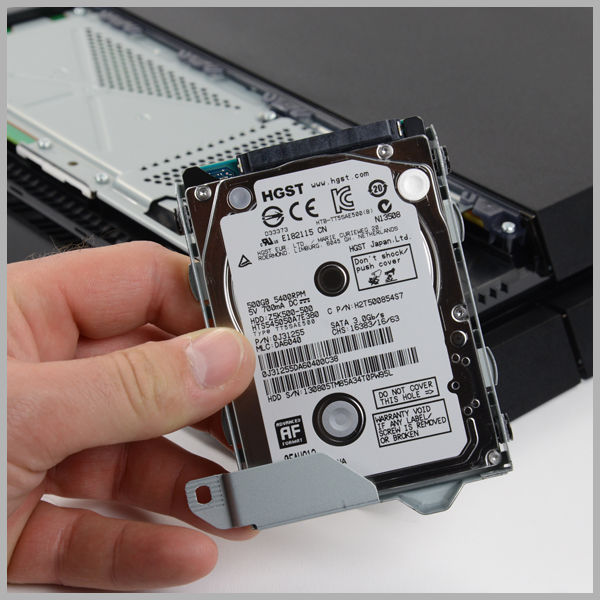

我们知道PS4由单芯片自定义CPU / GPU处理器提供供电，包括低功耗X86-64 AMD 8核心CPU块和1.84 TFLOPS AMD Radeon GPU块，在该单一SOC中封装。我们还期望找到8 GB GDDR5 RAM，500 GB可拆卸和可升级的硬盘存储器，802.11 B / G / N无线和蓝牙2.1和USB 3.0 + Ethernet 10/100/1000。

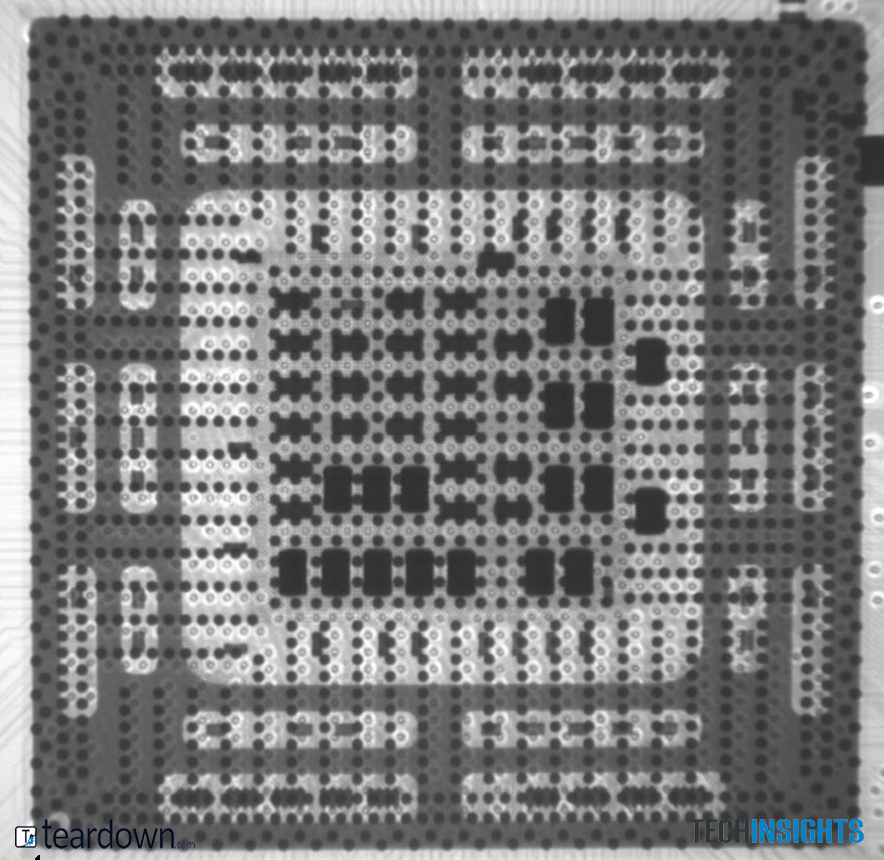

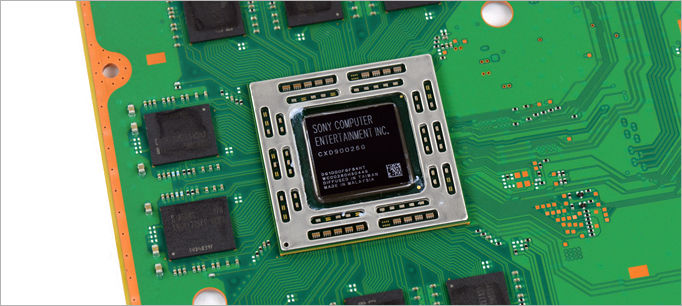

主要的处理器

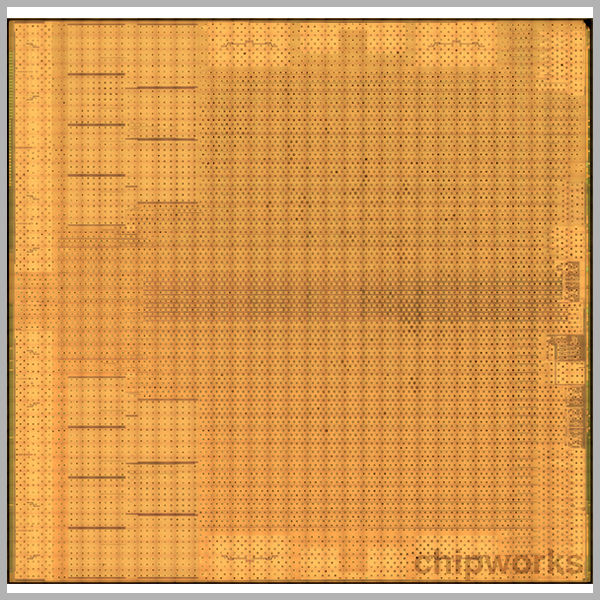

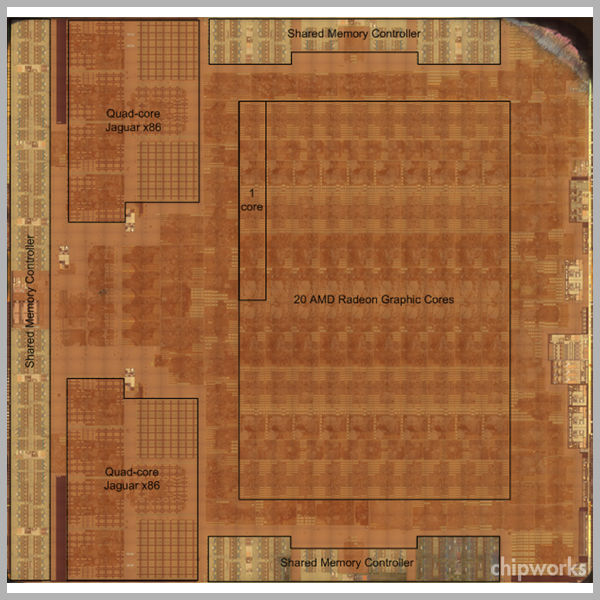

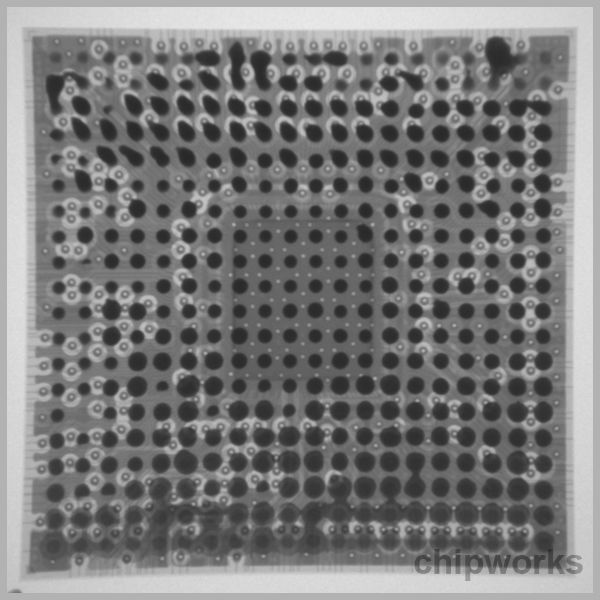

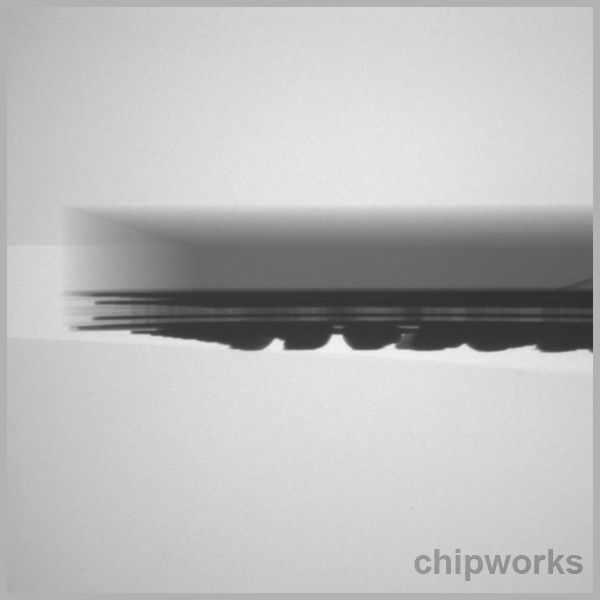

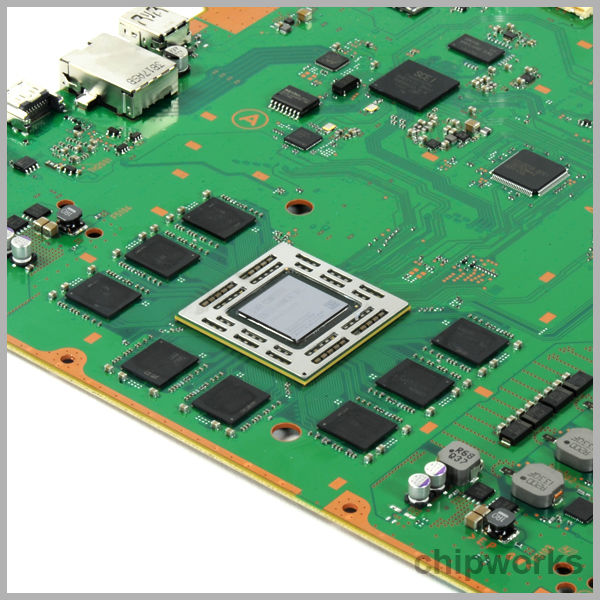

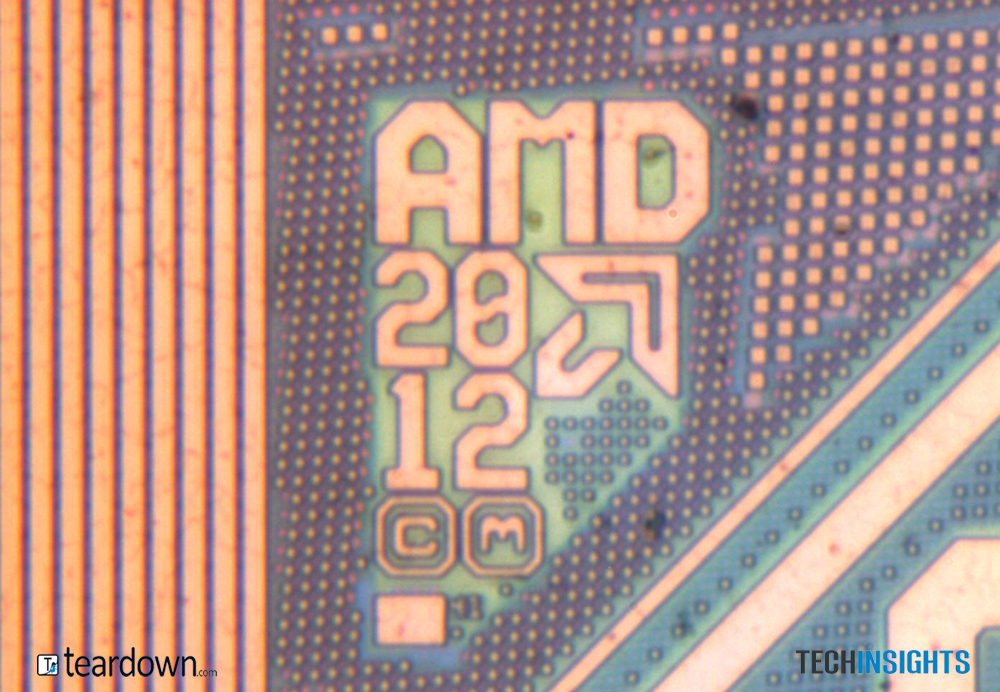

根据广泛流传的信息，PS4使用单个芯片CPU/GPU和一个主要的共享8GB内存阵列。因此，我们期望在主处理器包下看到一个单独的晶片，封装中没有单独的DRAM晶片，并且在主晶片上没有嵌入DRAM。这确实是我们的发现。一个19 x 18.3毫米的巨大单片模具。

德拉姆

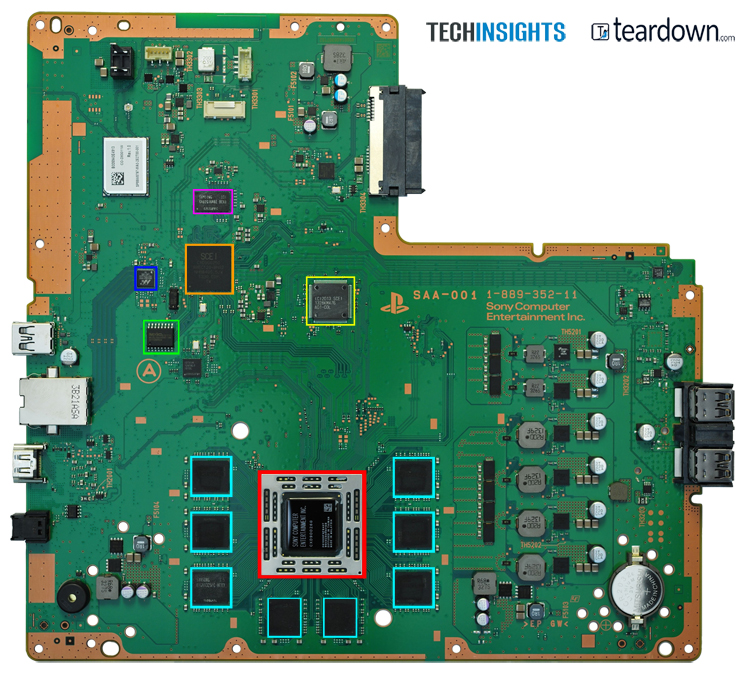

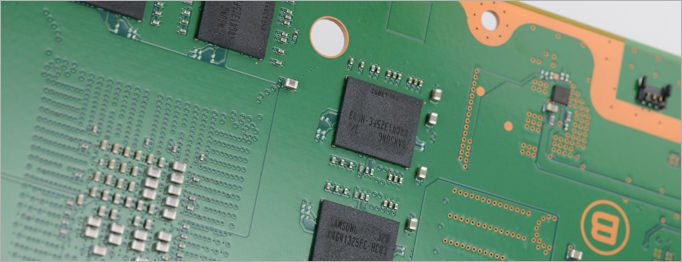

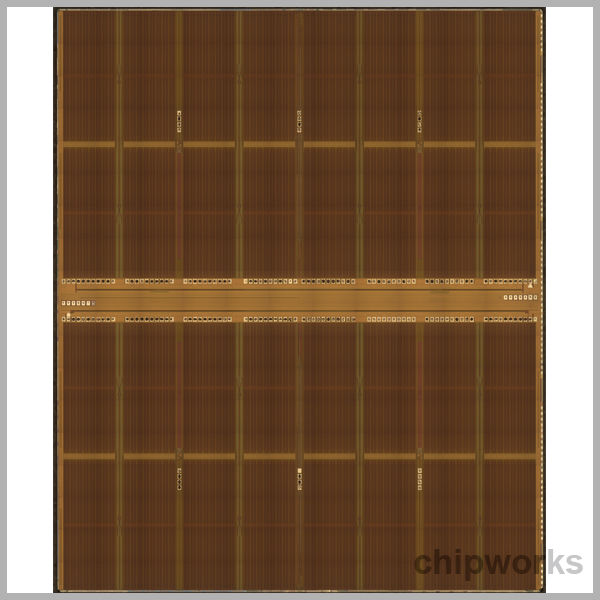

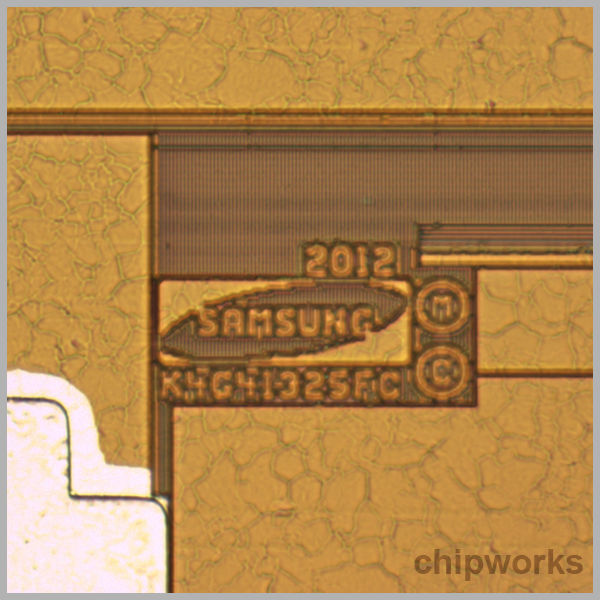

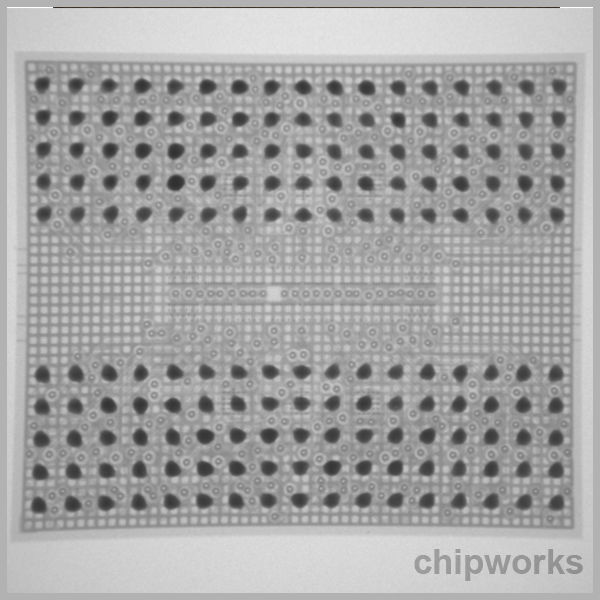

许多读者都看过索尼自己拆装PS4的视频。从这段视频中看到的主板的观点来看，一个人可能已经预期在主板顶部可见的8个DRAM芯片是8个1GB DRAM ic。实际上，在主板的顶部和底部各有8个DRAM芯片。根据索尼公布的规格，主存容量为8GB，我们可以得出结论，16个DRAM芯片的每个芯片都是512MB。

网络协处理器

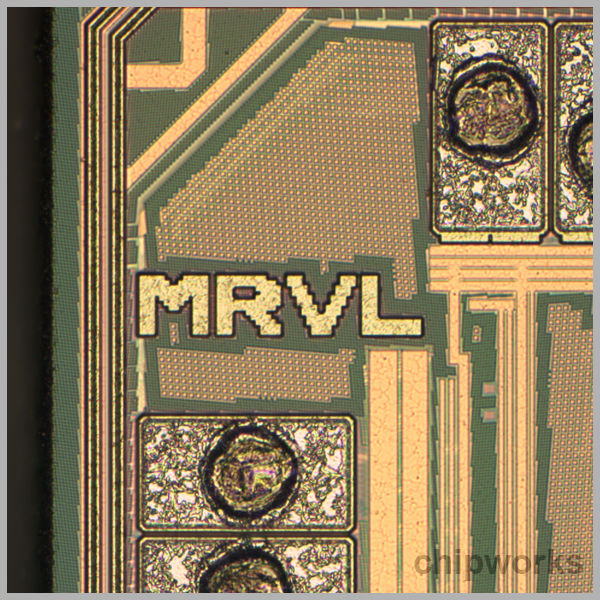

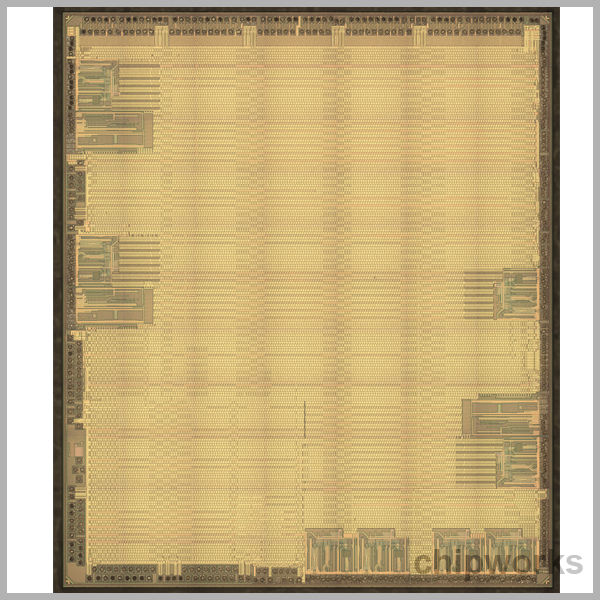

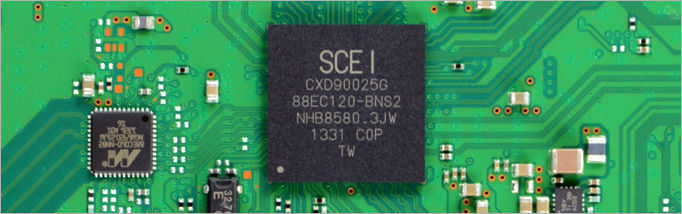

这一代控制台的一个方便的新功能是在待机模式下下载内容。这是通过将硅用于特定任务而实现的，这样大多数子系统都可以关闭，同时保持该功能的活性。从包装上的标记来看，PS4的专用网络处理器似乎是Marvell定制的ASIC。

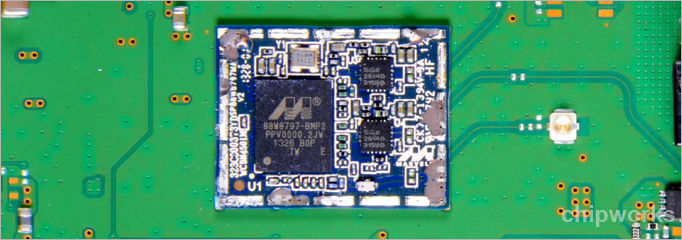

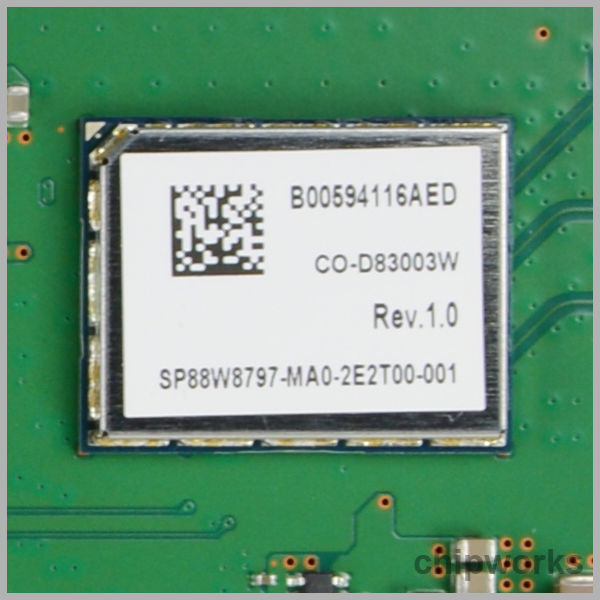

WiFi模块

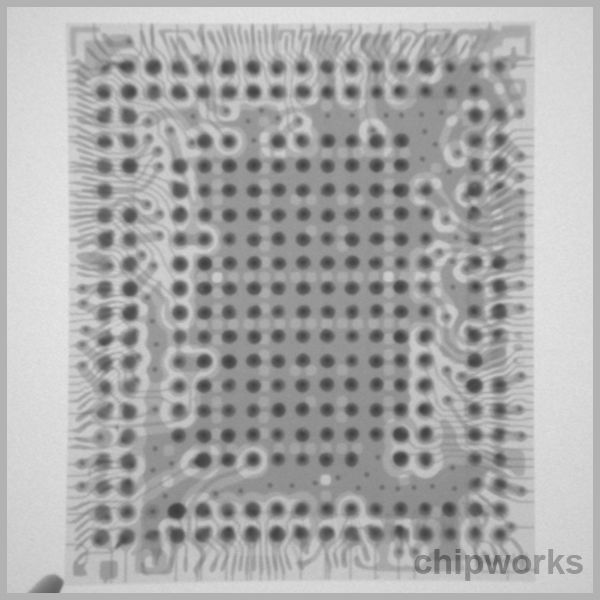

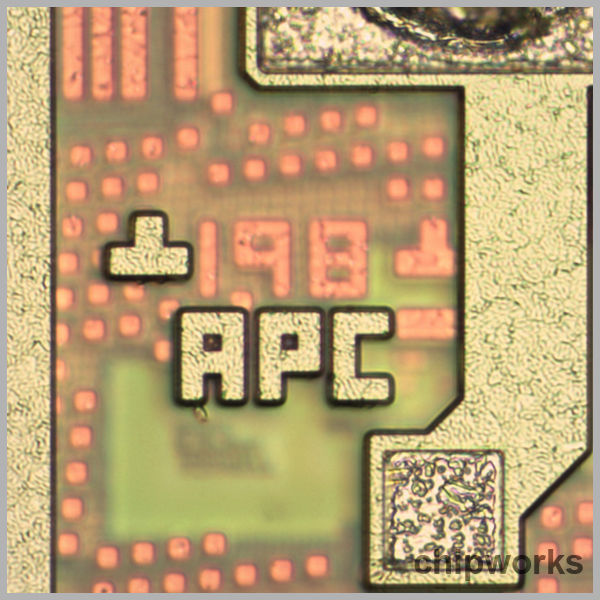

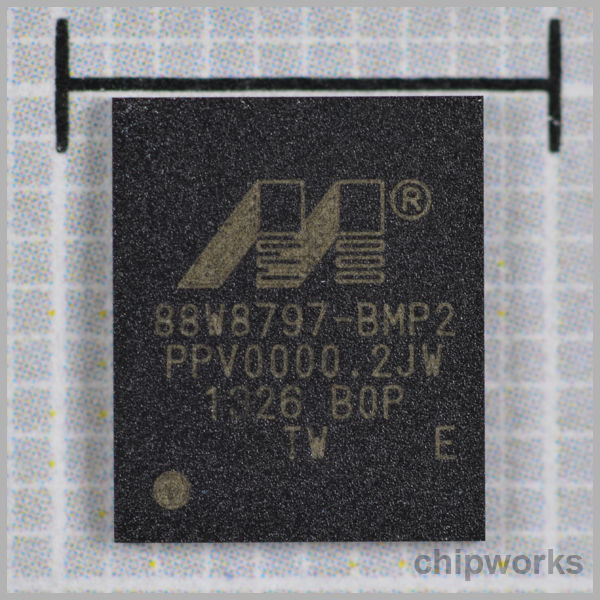

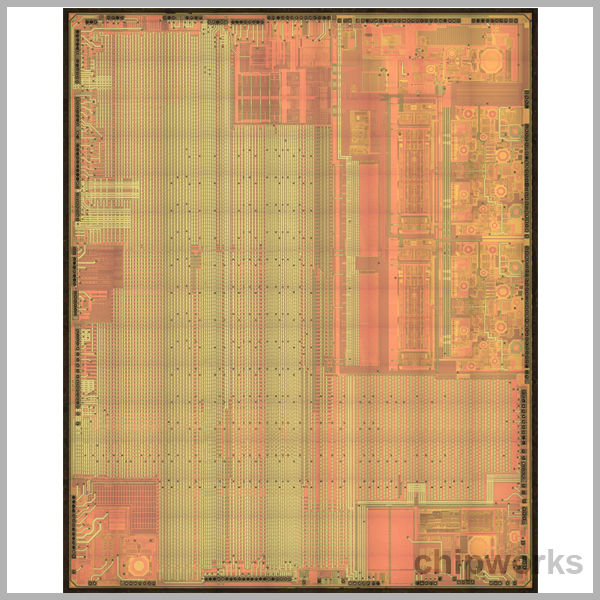

WiFi模块具有金属盖和Marvell包装标记，包含一个有趣的组件。PS4背后的WiFi引擎是Marvell Avastar 88W8797。Avastar具有多输入多输出(MIMO) Wi-Fi 802.11 a/b/gn/ +蓝牙4.0低能耗支持(BLE)，加上FM收音机和嵌入式PMIC块。有趣的是，这款阿凡达是为智能手机和平板电脑等移动应用而设计的，但迄今为止，Chipworks只在2012年10月的微软Surface平板电脑中观察过这款Marvell设备。你觉得索尼会同意吗?WiFi模块还包含两个Skyworks/SiGe WiFi前端模块。Avastar模长5.6 x 6.9 mm，是在台积电制造的，似乎是在65纳米混合信号处理技术上制造的。

其他感兴趣的装置

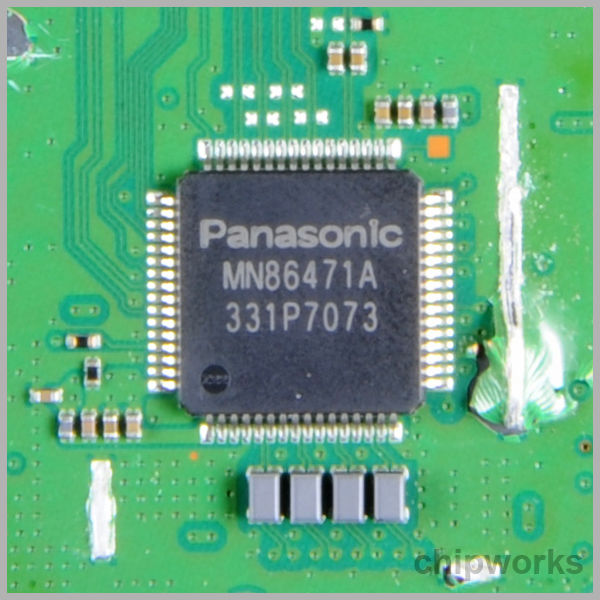

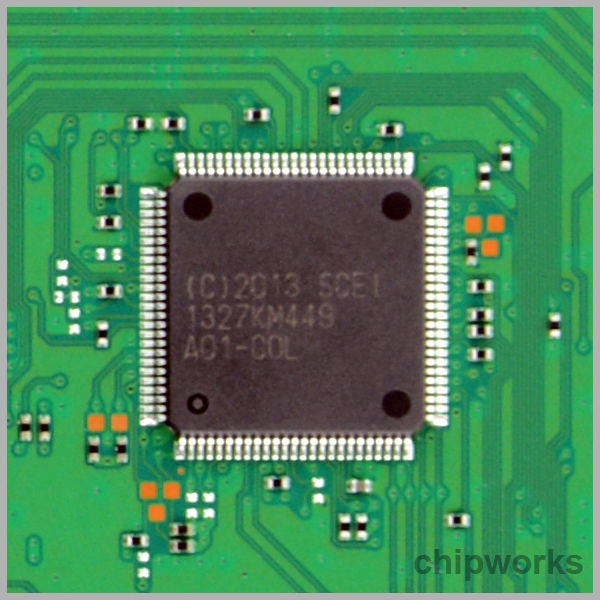

今晚发现的其他主要部件包括网络协同处理器使用的三星2G DDR 3 SDRAM、索尼电脑娱乐公司(SCEI)仅标记为“1327KM449”的设备和松下的MN86471A HDMI通信LSI。

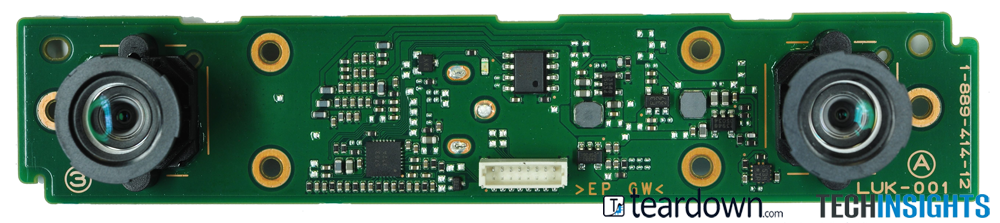

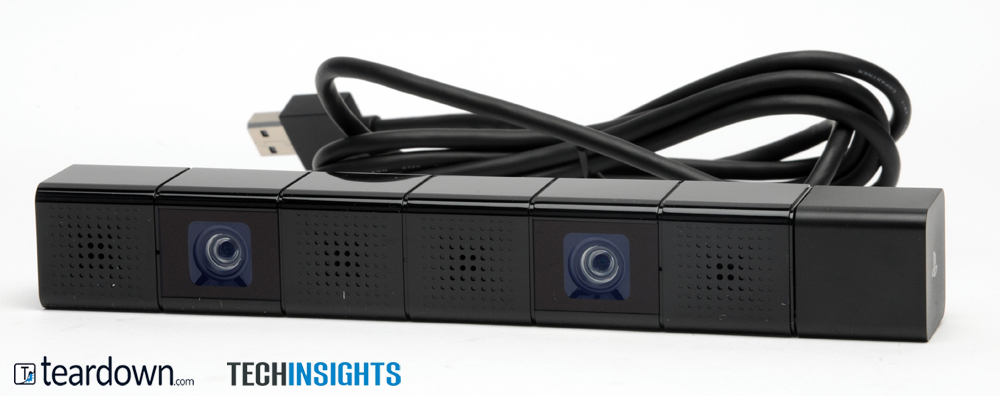

PlayStation相机

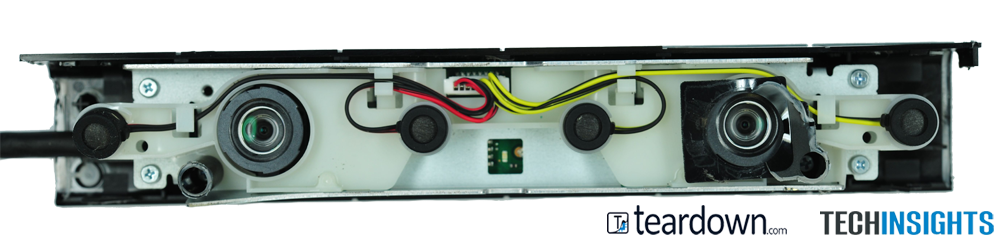

PlayStation 4相机最初被命名为PlayStation 4 Eye，是运动传感输入设备。它包括两个1280×800px摄像头。镜片将与F / 2.0的孔径一起操作，具有30厘米的聚焦距离，以及85°视野。

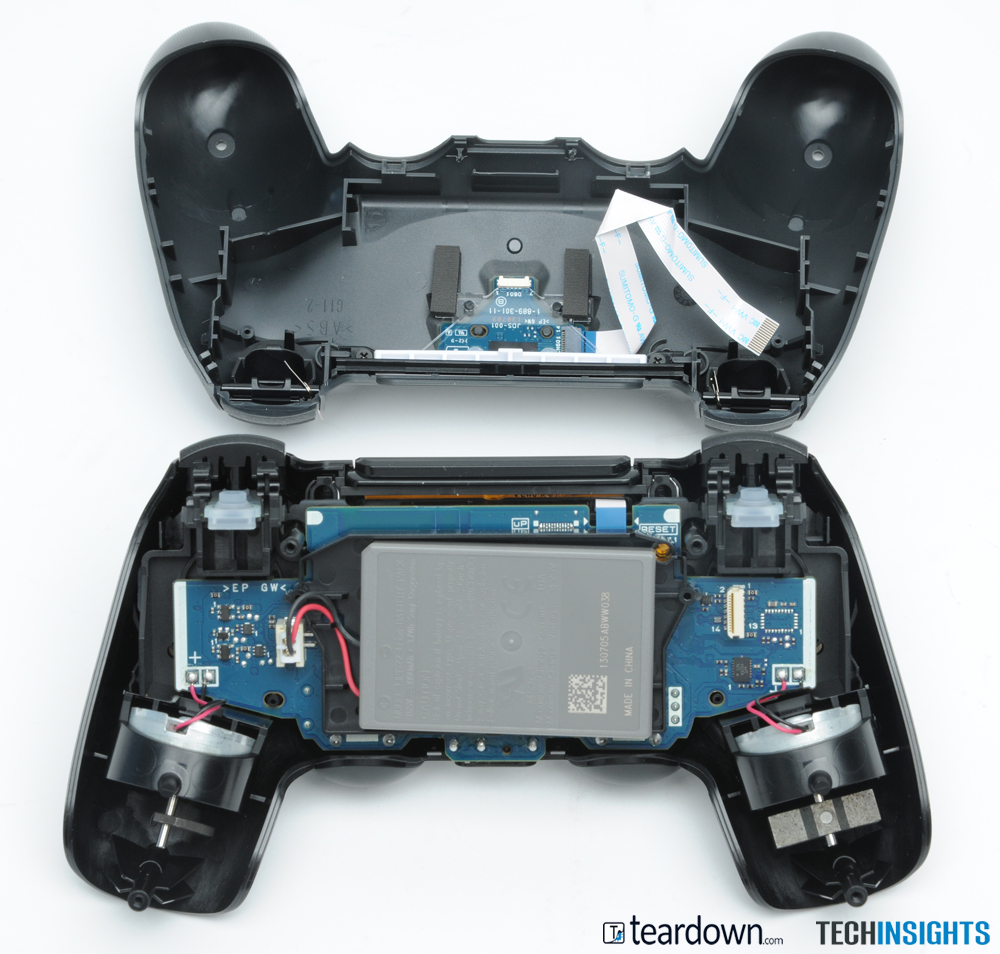

dualshock3手柄4控制器

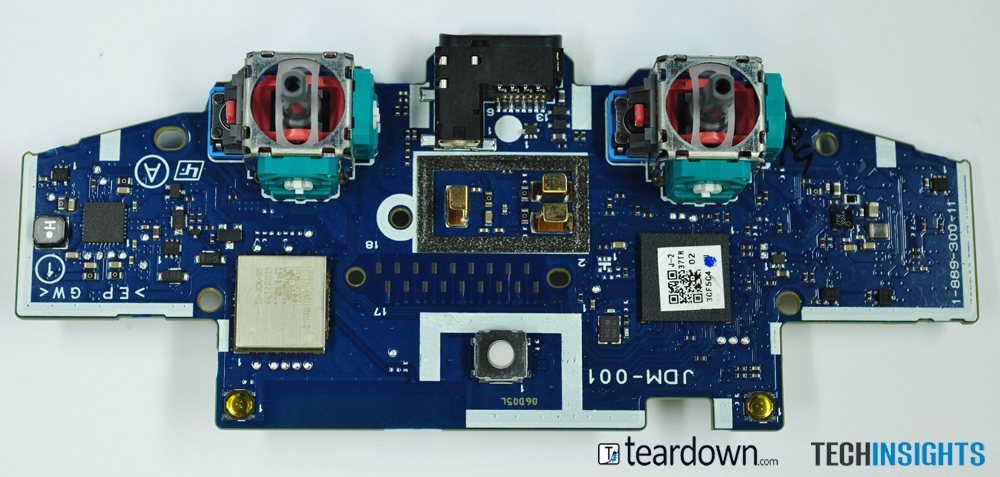

我们的拆卸还包括拆卸新的DualShock 4。DualShock 4是PlayStation 4的主控制器，而DualShock 3通过蓝牙2.1+EDR连接控制台。

这些集成电路支持PS4的新功能，包括控制器前端内置的两点电容触摸板，并支持通过三轴陀螺仪、三轴加速度计和改进的振动来进行运动检测。
