发布时间：2015年4月24日
贡献作者：Jim Morrison。Daniel Yang和Chad Davis
苹果提供了一款全苹果时尚的可穿戴设备
几天前，苹果公司向我们发送了跟踪号，表明我们的货物将于今天，4月24日，星期五到达。考虑到苹果不久前将上市日期从今天改为“5-6月”时所引起的轰动，我们今天收到一块手表感到惊喜。有点像圣诞节。

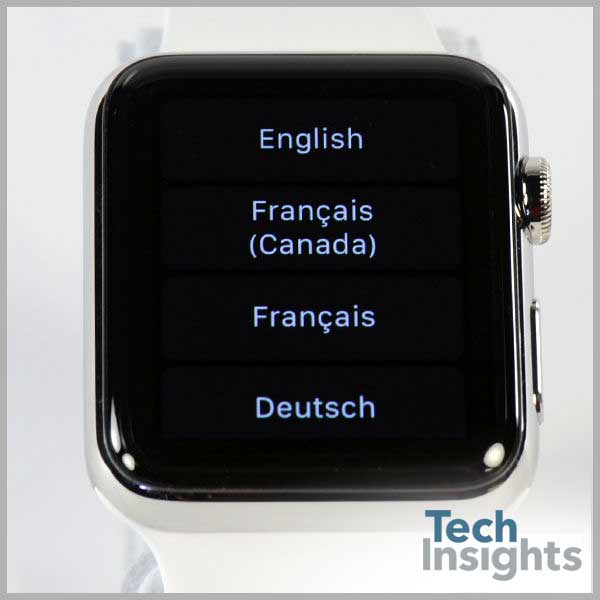

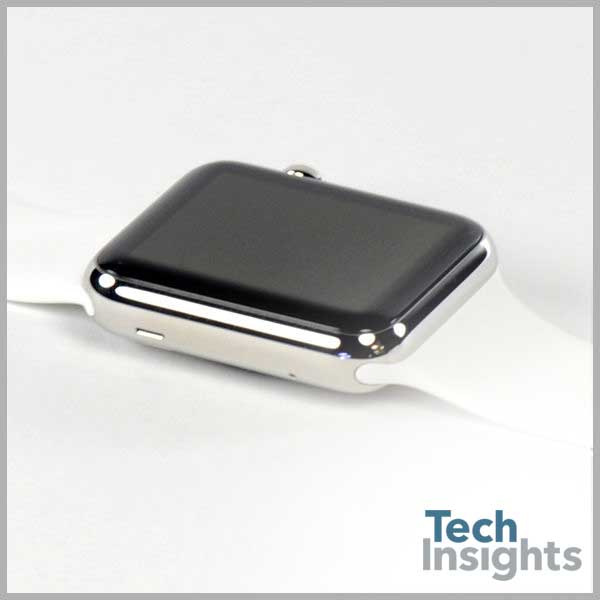

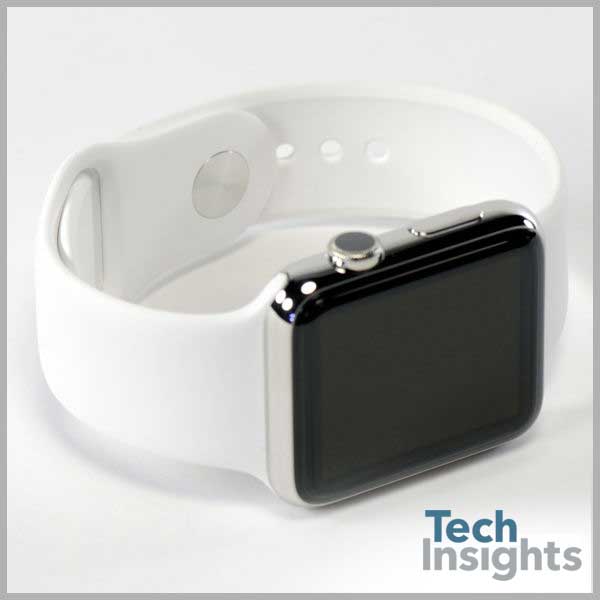

苹果手表
备受期待的小玩意
该手表已长期预期。看到这台设备在市场上的影响将是有趣的，考虑到苹果公司推出的iPhone 3GS以来，苹果公司已经有一种方法，使消费者洪水大门开放并为消费者对玩具的需求产生激增。今天看看智能手机行业，每年近2个单位。目前，佩戴性市场每年坐落于25美元左右，潜力将增长到2017年的50美元。这款手表可以改变吗？

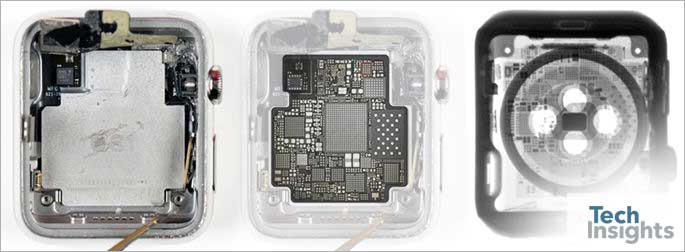

手表的拆卸并不容易。从屏幕或（显示模块）开始，我们努力分离和揭示下面的技术宝藏。显然，我们愿望的对象是Apple的S1封装，一个宣布的集成电路，PCB技术和其他好吃的封装模块。以下图像显示我们的获取进入设备。如果在尝试访问电池，集成电路或其他机械或技术设备之后，我们希望在家里的任何人都更有可能在家里尝试这个问题还不清楚苹果是否会提供替代展示模块，我们怀疑鉴于蓝宝石屏幕技术，将在不久的将来将有第三方更换。
三星

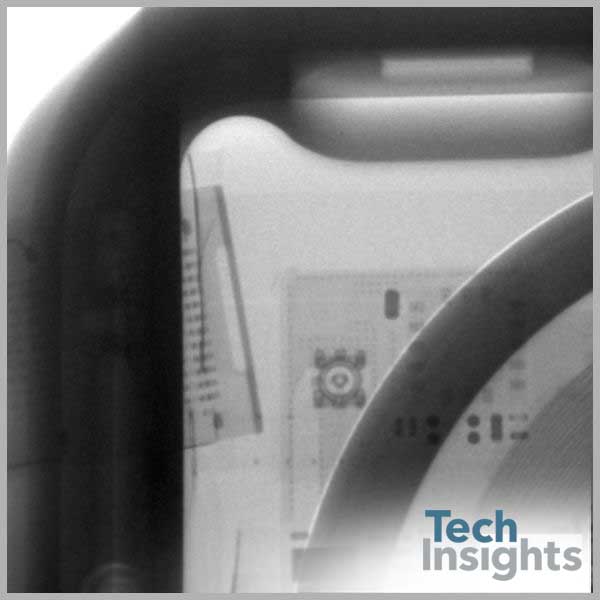

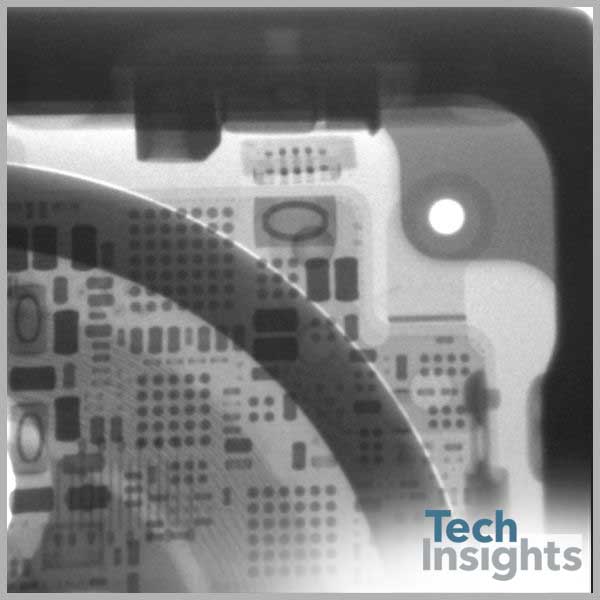

X射线视力

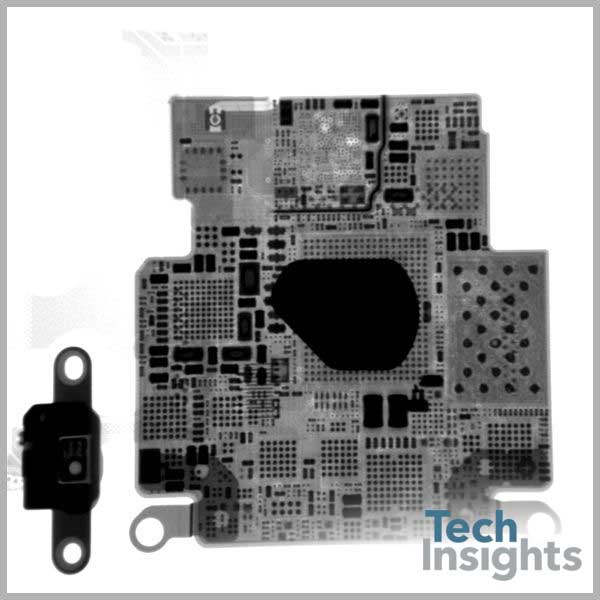

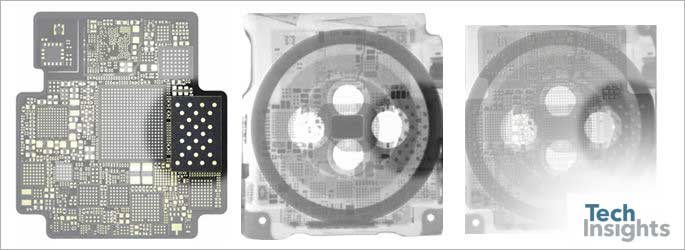

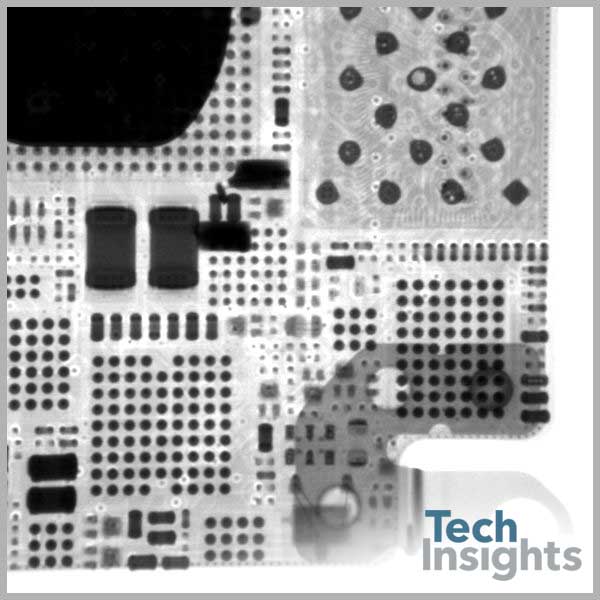

在进入手表之前，我们整体拍摄了X射线，以了解芯片布局和计数如何与我们以前的发布的理解相比。这个装置中有很多硅。

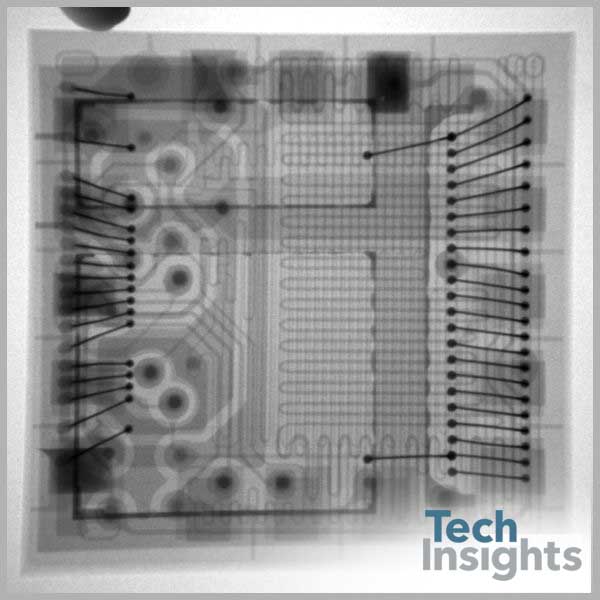

STM微电子陀螺仪和加速度计
STM微电子陀螺仪和加速度计

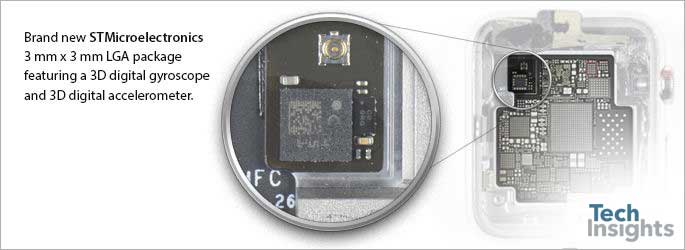

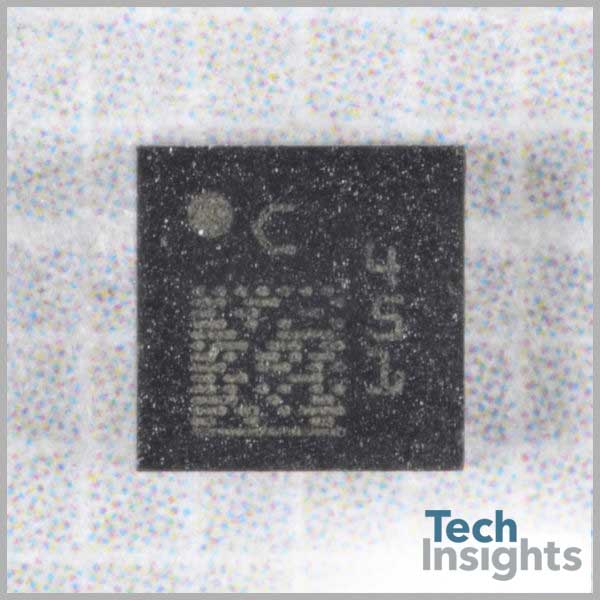

在S1模块的左上角，我们原本希望看到InvenSense的运动传感器，但令人惊讶的是，我们有一个全新的意法半导体3毫米x 3毫米陆栅阵列（LGA）封装，其中包含一个3D数字陀螺仪和加速计。包装标志的特点是字母C后跟三位数字4,5,1。在STMicroelectronics上做得很好，赢得了这个插座。

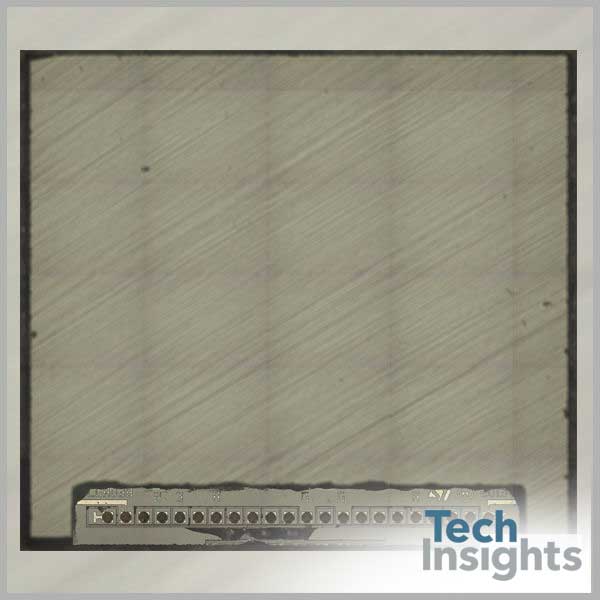

更新：周五，我们发现了STMicroelectronics的6轴加速度和横摇、俯仰和偏航传感器（陀螺仪）的设计胜利。这是我们第一次在不需要外部加速计的苹果产品中看到真正的6X传感器。在iPhone 6和6+中，我们看到了Invense 6轴传感器和Bosch 3轴加速计。在苹果手表这一更紧凑的设计中，我们终于在一个组件中为所有6轴提供了解决方案。今天我们有一些更深入的STMicroelectronics 6轴传感器照片与大家分享。从侧视图x射线可以看到两个模具堆叠在一起；MEMS传感器和控制ASIC。俯视平面图显示下部设备上的导线连接区域。稍后，我们希望将ASIC和MEMS芯片分离后，能为您带来一些附加图像…

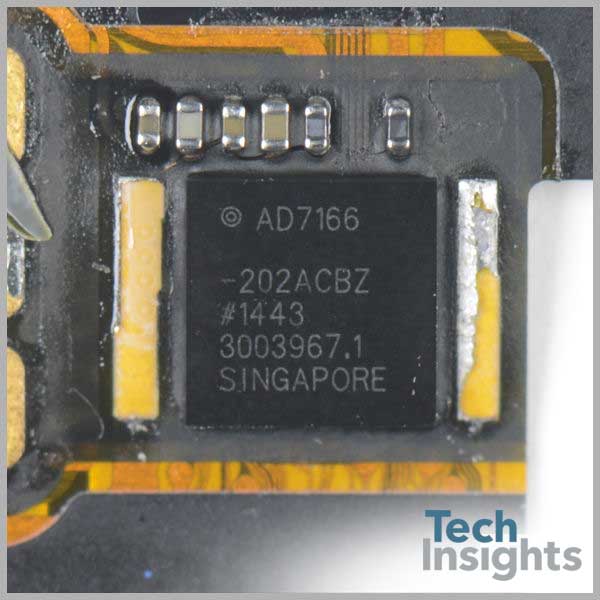

NALOG设备触摸屏控制器
模拟设备触摸屏控制器
手表中另一个让我们惊讶的是模拟设备为电容式触摸屏控制器所做的标记，我们在上面看到了AD7166的封装标记。ADI网站未将AD7166列为标准零件号，但我们确实发现了一个指向产品变更通知（PCN）的链接，其中显示了“基于AD7166-202A Cortex M3的Cap”的进出口文件（在模拟设备网站上），日期为2015年4月。该链接已不起作用，因此可能最近被删除。太糟糕了。

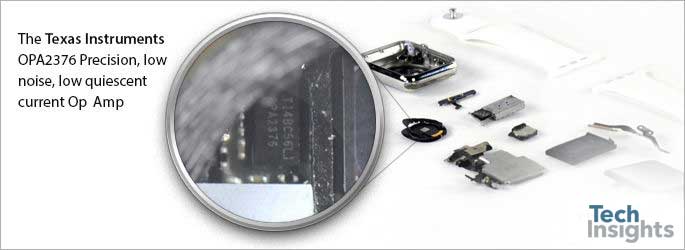

德州仪器OPA2376.
德州仪器OPA2376.
另一个清晰可见的设备是德州仪器OPA2376精密、低噪声、低静态电流运算放大器：
更新：S1是一个包中系统-当然！
自从我们第一次得到新的苹果手表以来，已经快一周半了。在第一天，我们只能向您展示S1系统封装（SiP）中未密封的部分。这里的两个关键词是系统和包。
系统
仅在S1 SiP内部，我们就对30多个组件进行了编目。现在，其中一些组件包含多个模具；例如，包对包（PoP）组件包含新的苹果处理器和DRAM芯片。NFC解决方案还包含安全元素以及NXP NFC控制器和无线电。因此，有30个单独的组件，至少30块硅，都在一个只有26毫米x28毫米的封装中。这是一个相当大的成就。
包裹
包裹
苹果和/或其供应商设计并制造了一个26毫米x28毫米的包装，非常独特。让我们来考虑一下它的结构。我们有一个通用主板，所有组件（晶圆级封装、POP、BGA等）都已连接到该主板。整个主板及其所有组件，然后用含有悬浮在树脂中的二氧化硅或氧化铝球体的包装化合物二次成型。我们在传统IC封装中看到了相同类型的材料，但我们从未在26 mm x 28 mm主板上看到过这种材料。这是为了防止设备出汗吗？如果是，为什么一些设备，如6轴传感器和第二触摸控制器，不包含在S1 SiP中？
苹果手表
苹果手表

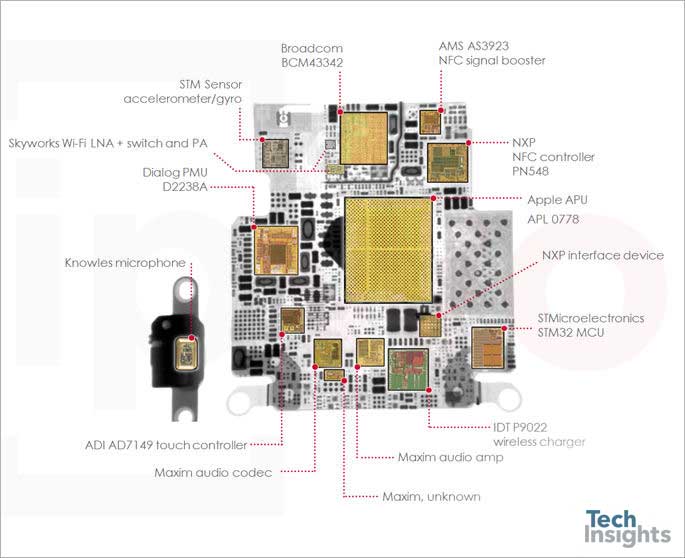

到目前为止的一些主要发现：
- 新款苹果APL0778应用处理器尺寸为5.2毫米x 6.2毫米，采用三星28纳米LP工艺制造。
- 对话框具有用于手表的PMIC套接字，但Maxim GOT CODEC和放大器套接字。Cirrus发生了什么？他们是几代人的iPhone和iPad的现任。
- NXP获得了NFC和安全元件及接口插座，奥地利Micro Systems获得了NFC信号助推器

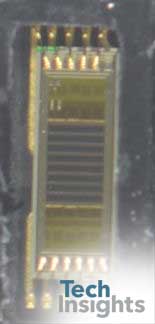

- STMicroelectronics不仅拥有6轴传感器，而且在S1中还拥有STM32 MCU，以及数字皇冠轴下的光学发射器/传感器编码器模具。
- 德州仪器在S1中有6个胜利，从电池管理到运算放大器。
- Skyworks Wi-Fi低噪声放大器+交换机和扩音器
- 在上面，你可以看到一张合成图像，上面是迄今为止我们能够识别的所有模具。

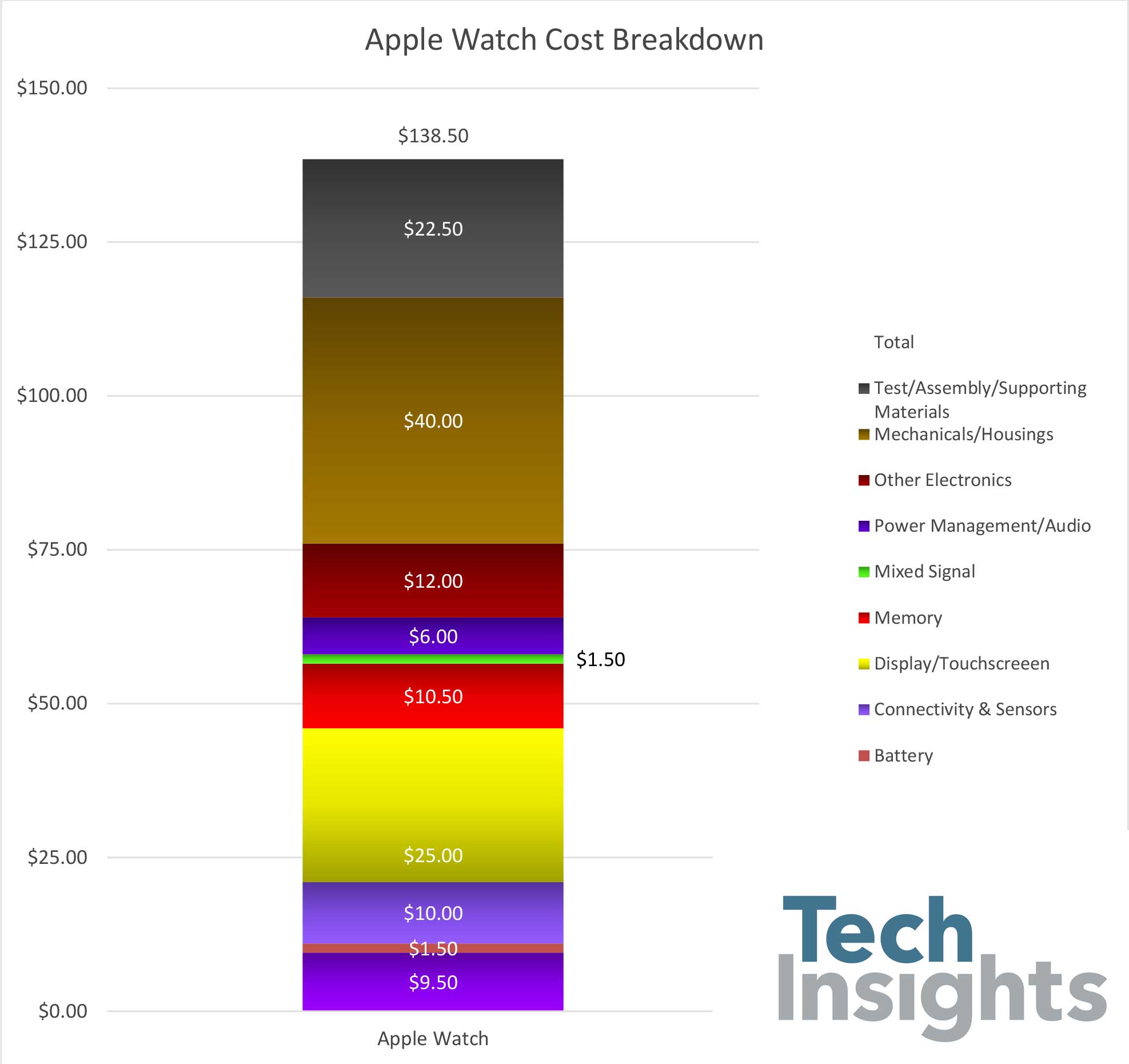

苹果手表成本
苹果手表成本
我们已经克服了迄今为止在其他可穿戴设备上从未遇到的挑战，我们觉得我们终于有了一个最新苹果设备的成本数字。基于我们15年来在拆卸设备方面的专业知识和超过2500位的技术，我们的Apple Watch初始材料清单大约为140.00美元。请注意，这不包括研发投资、定制工具、保修成本、苹果合金材料开发或任何知识产权。因此，虽然BoM成本约为零售价格的三分之一，但我们可以放心地假设，如果将这些成本加在一起，每台设备的成本将明显更高。
值得注意的是，对成本影响最大的是苹果手表的机械设计。我们审查的苹果手表有不锈钢外壳和蓝宝石覆盖玻璃（而不是铝或在运动中发现的更便宜的离子-X玻璃）。我们之所以选择这款设备，是因为我们认为它是目标市场/消费者的体型、质量和时尚的最佳代表。
按磅对磅计算，普通不锈钢的价格通常是普通铝合金的5倍——这是与低端苹果运动版的主要区别。在我们的成本估算中，我们考虑了这一点，但与成品成本相比，材料成本相对较小。我们的分析表明，开发、制造和将该产品推向市场需要大量的制造（锻造、挤压等）和加工步骤（12工位多轴铣削、抛光、激光蚀刻等）。所有这些制造和加工步骤都大大增加了成品成本——这可能反映在蒂姆·库克（Tim Cook）关于手表与其他苹果电子产品相比的最终利润率的评论上。
对于显示器，运动手表具有带有ION-X镜头的显示器，可与康宁的大猩猩玻璃相当。已知我们分析的蓝宝石玻璃相对于大猩猩玻璃更昂贵。它被认为更耐用，并且更好地观看质量。
关于适合，完成和客户体验，Apple将一流的产品与其手表交付。似乎没有任何领域苹果没有注意设计。我们分析的单位含有昂贵的珠宝类型盒，我们认为在5美元或更大范围内。
还包括它们的新无线充电数据线。虽然普通的Microusb型电缆便宜（小于0.50美元），但是手表的无线充电电缆包含无线充电线圈以及甜甜圈形电路板填充有部件。（适配器中使用8个以上的集成电路。我们估计该解决方案在4美元的价格。
