去年11月,英特尔举办了创新日开幕式主题首席执行官帕特·盖尔辛格。以本月英特尔4004微处理器诞生50周年为起点,他回顾了晶体管技术从1971年到现在的发展历程,并简要展望了英特尔路线图中即将到来的节点。他随后发布了这篇文章LinkedIn上的特定部分这样我们就不用在主题演讲的前半小时里翻看了。一个更详细版本刚刚发布在英特尔的YouTube频道上
迪克·詹姆斯
迪克·詹姆斯
英特尔首席执行官帕特·盖尔辛格

英特尔首席执行官帕特·盖尔辛格——“英特尔创新”主题演讲

自从1970年我加入这个行业,在飞利浦半导体公司工作以来,这在很大程度上是对我职业生涯的一次技术回顾,我忍不住回顾了过去50年的技术进步是多么显著。

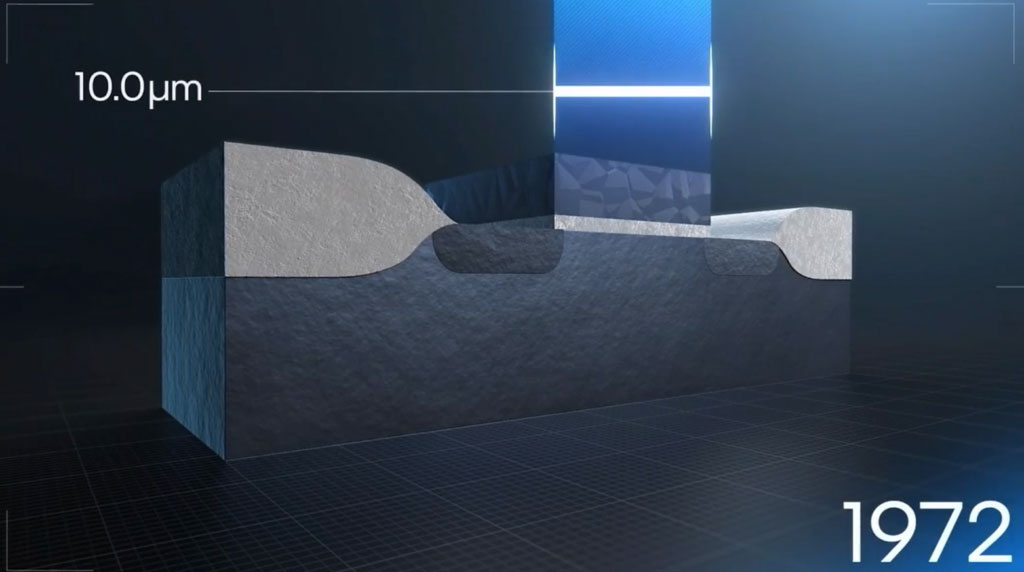

这似乎难以置信,但早在1971年,我们就只使用PMOS和10微米的设计规则!具有自对准源/漏的多晶硅栅技术是最近引入的,取代了铝栅,LOCOS(硅局部氧化)隔离也开始使用。这就是我们下面看到的氧化物边缘的锥形。

1972

光刻是在当时的2英寸晶圆上通过接触印刷和手动对齐完成的,经验法则是每个掩模不超过5个晶圆,模具尺寸每边不超过5毫米。

订阅techhinsights博客

加入我们的列表,直接在您的电子邮件中获得最新的博客文章。

就我个人而言,我第一次与专利执法发生了纠纷,当时飞利浦法务部要求我查看英特尔芯片——他们想知道英特尔是否在使用LOCOS。我们横切了零件,把它放在我们的第一个全新的扫描电镜里,它就在那里!当时飞利浦对技术交换比对许可费更感兴趣;我记得,交易是4K-DRAM的完整流程序列和掩码集。那时候没有电子成像,我们都是用宝丽来胶片。

在接下来的十年中,Dennard结垢工作得很好,直到大约2微米,我们开始看到短通道效应,需要侧壁间隔和源/漏扩展。

1979 - 1981

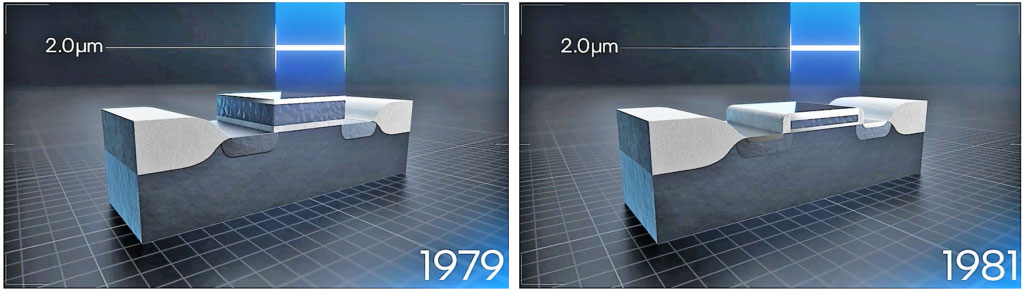

同时引入了投影对准和离子注入技术,使整个工艺流程具有自动化、准确性和可控性。

我们一直使用LOCOS直到大约0.35微米节点,这时STI(浅沟隔离)成为隔离的标准形式。

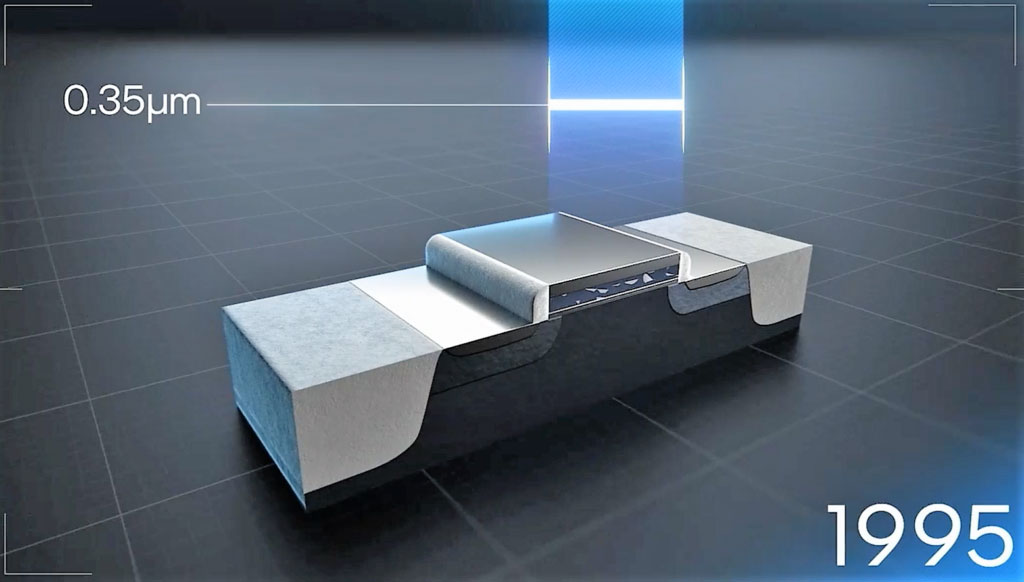

1995

当然,我们在后端也看到了很多变化,特别是CMP和钨触点的引入,使多层次金属成为可能,步进取代了光刻。晶圆尺寸从70年代早期的2英寸,到3英寸,4英寸,6英寸,再到8英寸(200毫米),在此期间有一些晶圆厂使用5英寸。

作为一般规则,对于逻辑部件,门长度被用作节点或代数,直到~0.35 -不是普遍准确,但普遍接受。但在四分之一微米时,物质开始发散,栅极缩小的速度比节点数还快。

1997 - 2005

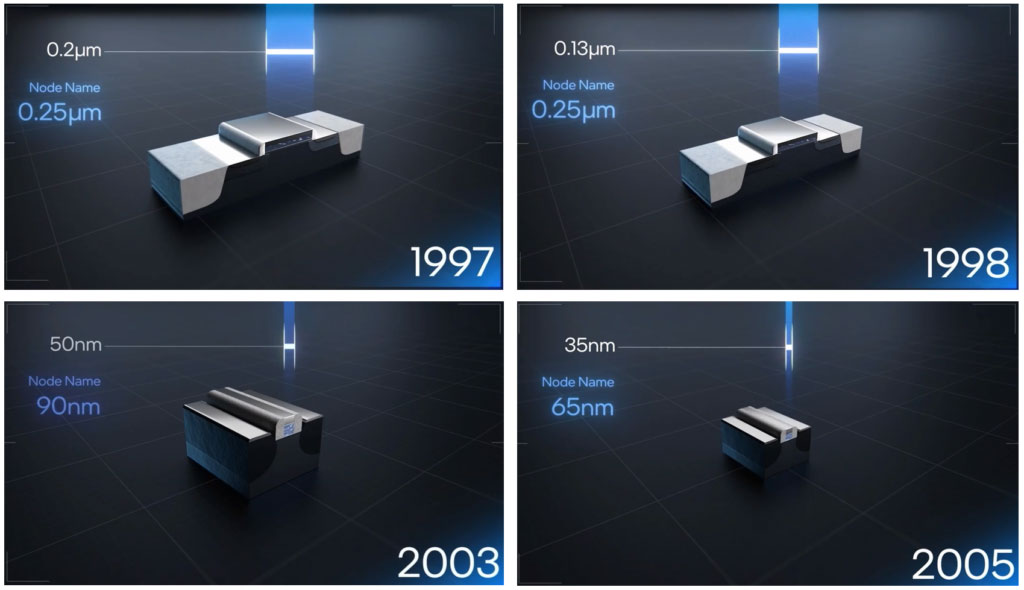

1998年,IBM在180纳米节点(栅长~90纳米)引入了铜金属化,在130纳米处开始使用低k介质和300毫米晶圆。在90nm时,Dennard缩放确实失败了;栅极氧化物已经变薄到1纳米,此时它像筛子一样泄漏电流,泄漏功率随之上升。因此,为了不断提高性能,英特尔通过增加信道压力来提高载波移动性。他们在NMOS中使用了拉伸氮化物,在源/漏中嵌入SiGe,为PMOS提供压应力。

英特尔

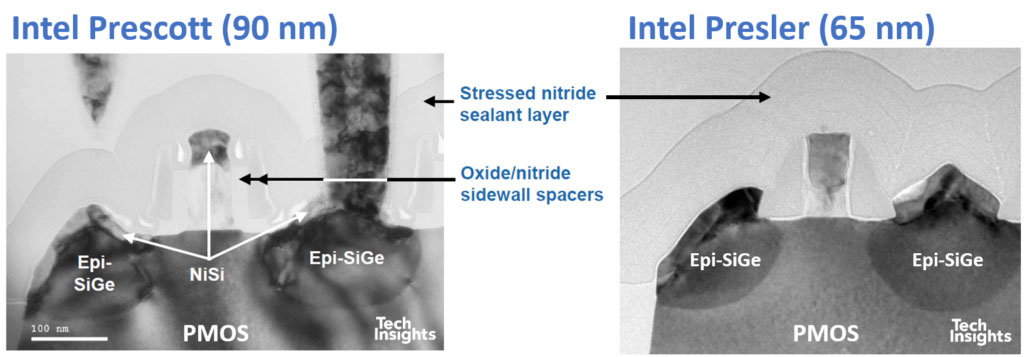

65纳米本质上是90纳米的收缩,优化应力以提高性能;最大的变化出现在45纳米,采用高k金属栅极(现在通常称为HKMG)。

2007 - 2009

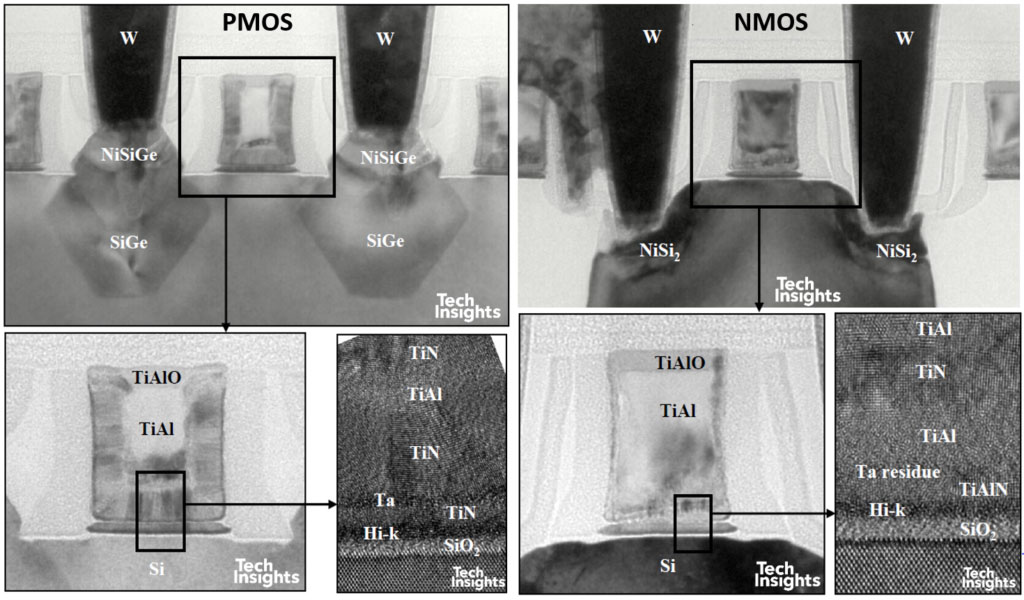

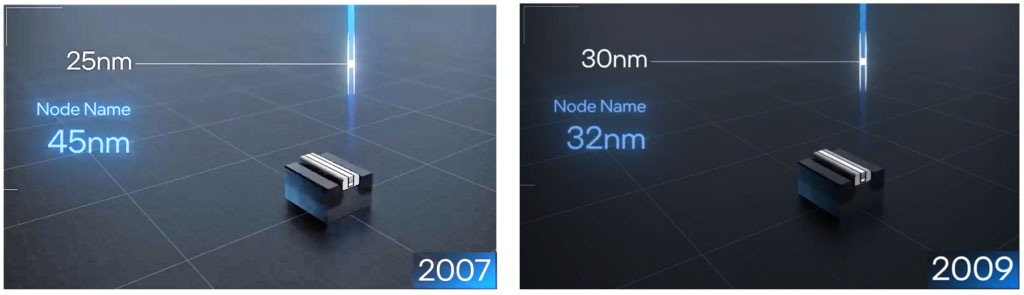

很难看到这里发生了什么,所以这里有一些45nm晶体管[1]的横截面:

45 nm制程

如你所见,这是一种全新的大门建造理念。采用替换金属栅(RMG)工艺,首先在高k层上形成一个虚拟多晶硅栅,然后完成所有源/漏工程(侧壁间隔通过接触蚀刻停止层和电介质填充);CMP回暴露假门,蚀刻出来,并填补与门堆栈。

额外的微妙之处在于PMOS堆栈首先在整个晶圆上构建,然后在NMOS区域将其蚀刻回钽层,然后沉积NMOS堆栈。我们还可以看到,PMOS源/漏中嵌入的SiGe采用(111)平面来改善应力向通道的传递。在这些图像中看不到从通过小孔接触到沟渠接触的变化。

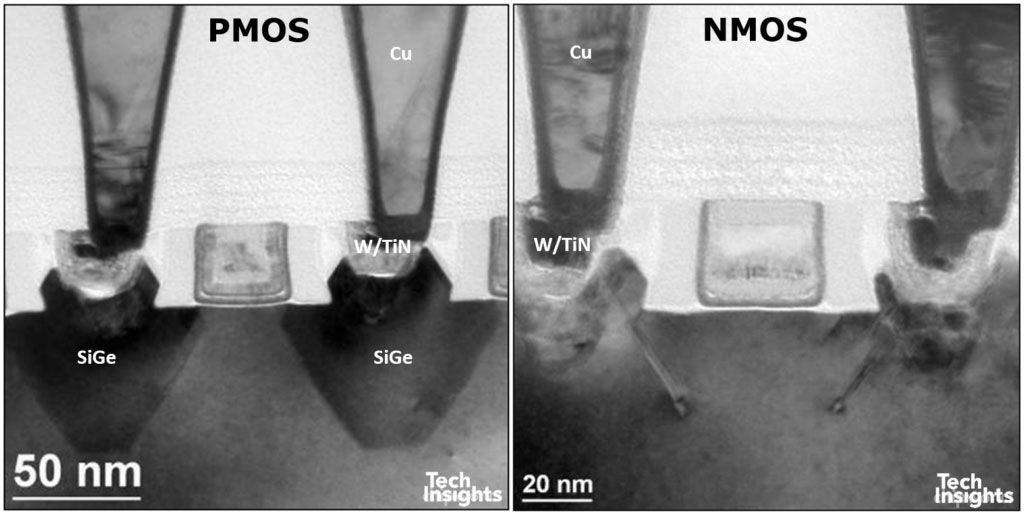

32nm结构[2]是45纳米结构的进化:

32纳米

序列略有变化,因为高k是在移除假门后放置的,但本质上门堆栈是相同的。另一个显著的特点是抛光的钨触点到stub,铜使接触的大部分。

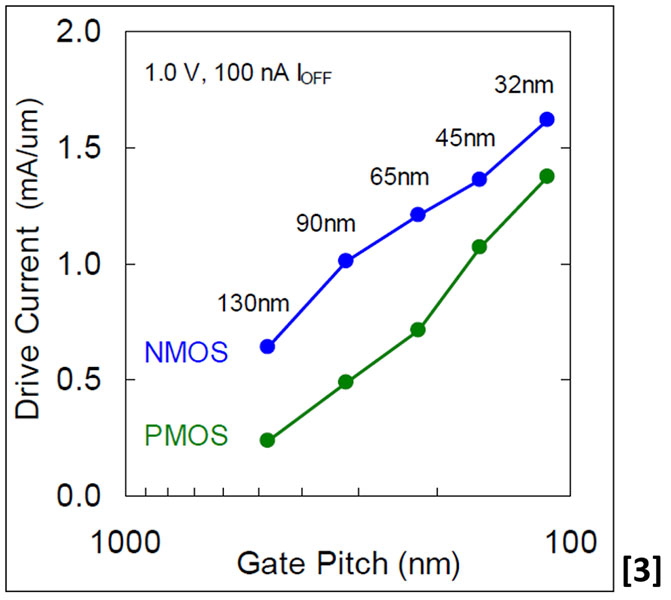

RMG工艺的好处之一是去除虚门增强了PMOS通道中的应力,提高了相对于NMOS的性能。正如他们IEDM 2009[3]论文中的图所示,PMOS驱动电流从65纳米到45纳米节点显著增加。

IEDM

下一个收缩是另一个巨大的架构变化,到FinFET结构。英特尔将RMG栅极堆叠在3D鳍状基板上,在通道的三面提供栅极控制。

2011

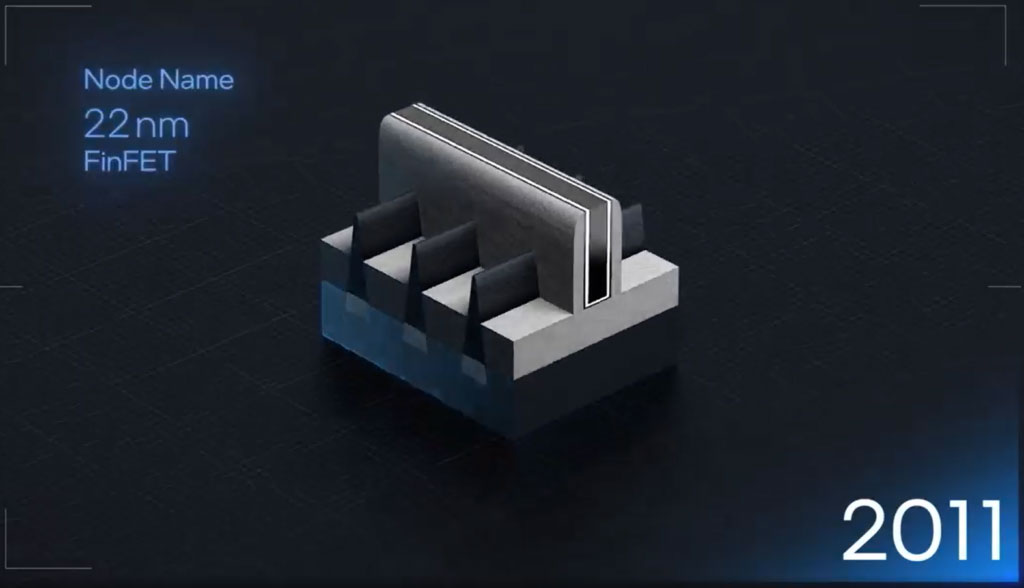

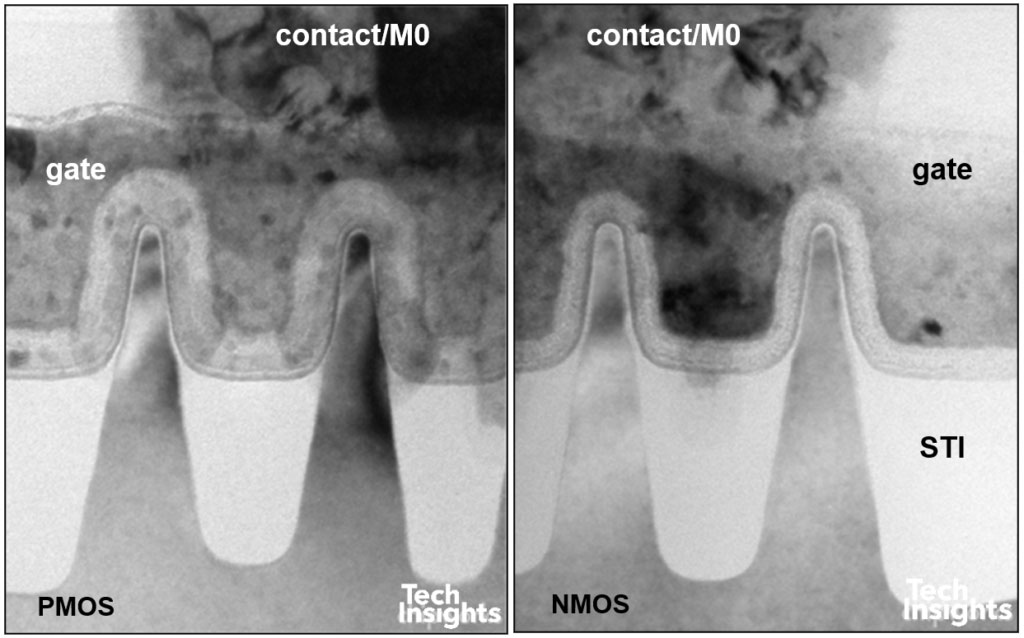

正如我们的TEM所示:

22纳米

带圆形顶部的锥形鳍片应该具有良好的可靠性,但栅极宽度现在由鳍片上的环绕距离定义,迫使栅极宽度量化,在这种情况下为~70纳米。整个翅片高度约为100纳米,翅片宽度在闸门下方为5 - 15纳米。功能翅片高度为~34纳米,栅极宽度为~70纳米。

已经过渡到FinFET,新一代紧随其后,我们现在有英特尔7阿尔德湖部分,去年年底发布。

2014 - 2021

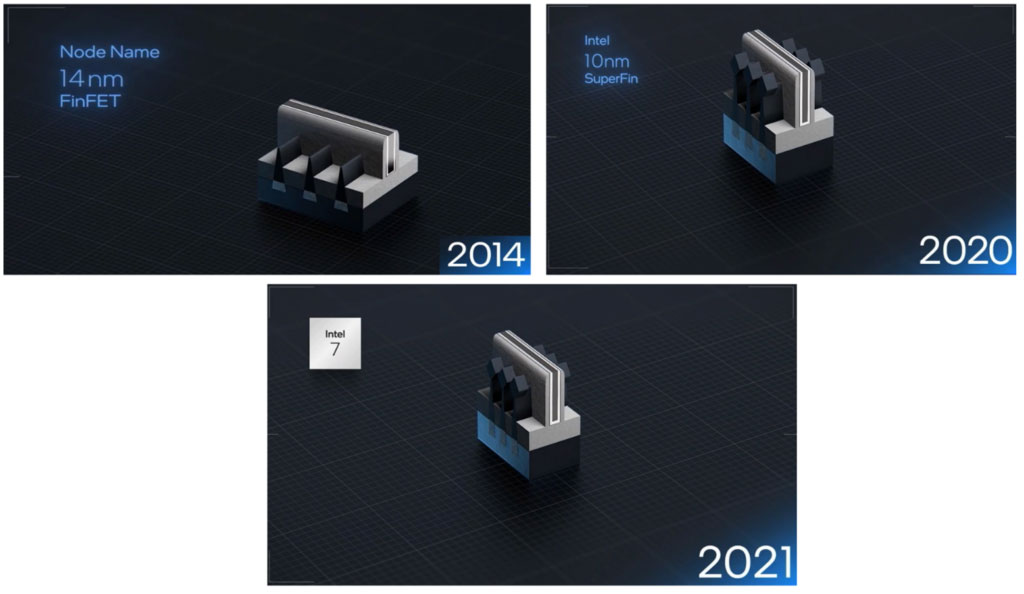

正如你所看到的,14nm和10nm节点之间有6年的差距,实际上14nm迭代了4次才达到10nm。与此同时,鳍变得更高、更垂直、更薄、更紧密,从而在单位面积上提供更大的驱动电流。我们还对栅极堆栈进行了改进,以允许更大范围的阈值电压。以下是10nm部分的图片:

10纳米坎农湖

阿尔德湖目前正在分析中…

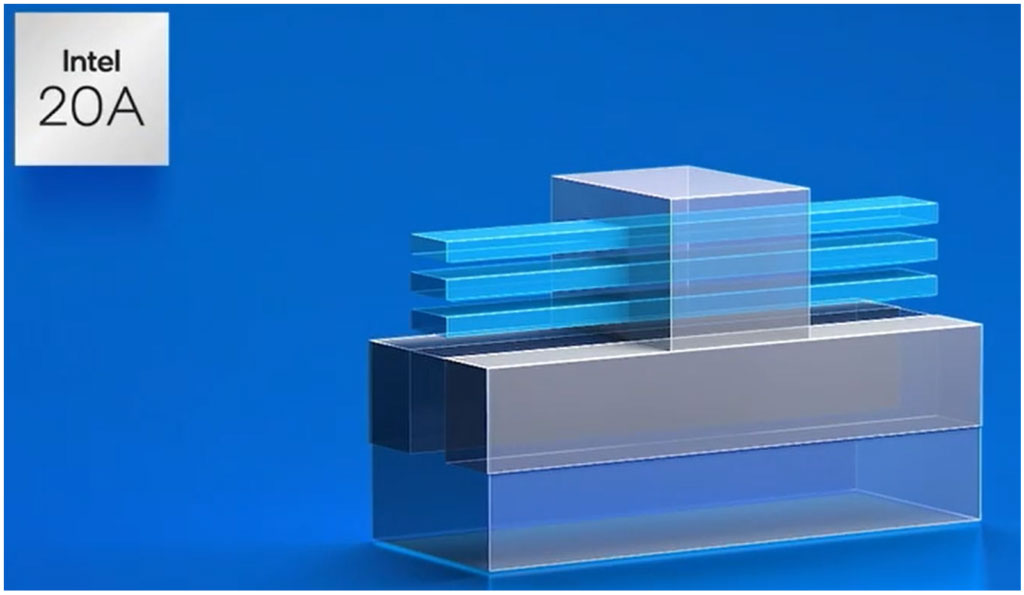

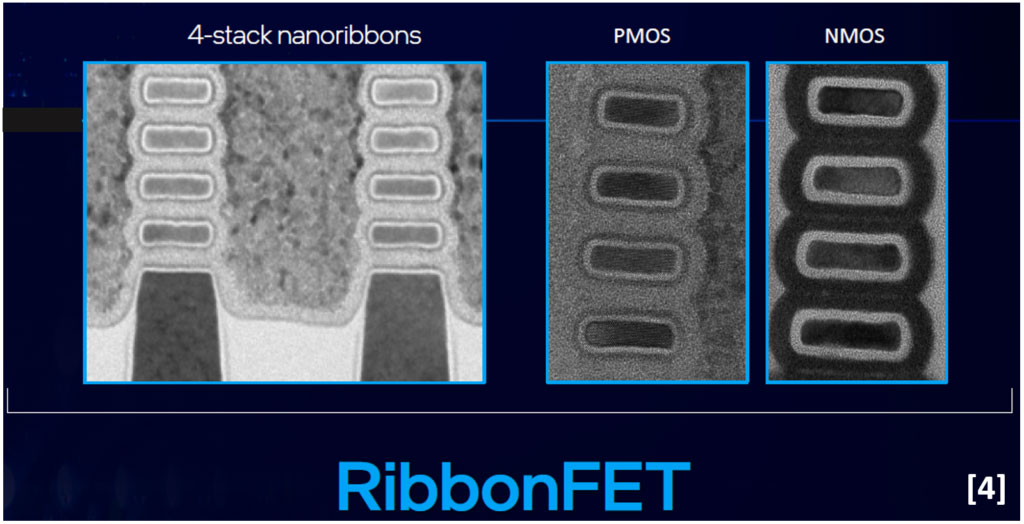

在经历了过去50年的处理之后,帕特·盖尔辛格展望了未来。英特尔4和英特尔3将继续是finfet。然后,我们将在20A节点(英特尔的命名法)看到另一个架构变化,即栅极全能技术(GAA),用英特尔的说法是ribbonfet(纳米片)。

20

除了额外的通道控制,GAA结构增加了灵活性,因为我们可以改变片的宽度和数量,所以栅极宽度不再像finfet那样量化。

丝带场效应晶体管

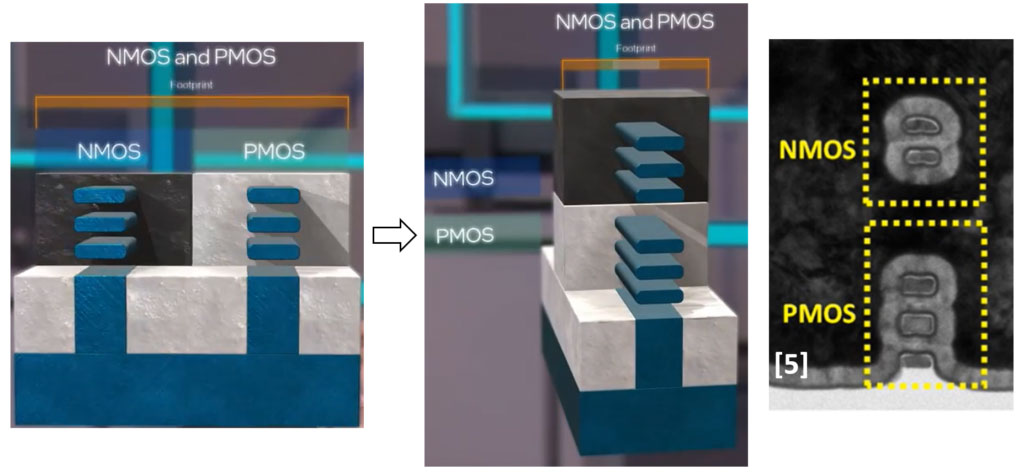

没有提及forksheet, imec在NMOS和PMOS纳米片之间引入了介电壁;最终,为了节省面积,我们将采用堆叠纳米片,如英特尔IEDM 2020论文[5]所述:

IEDM 2020

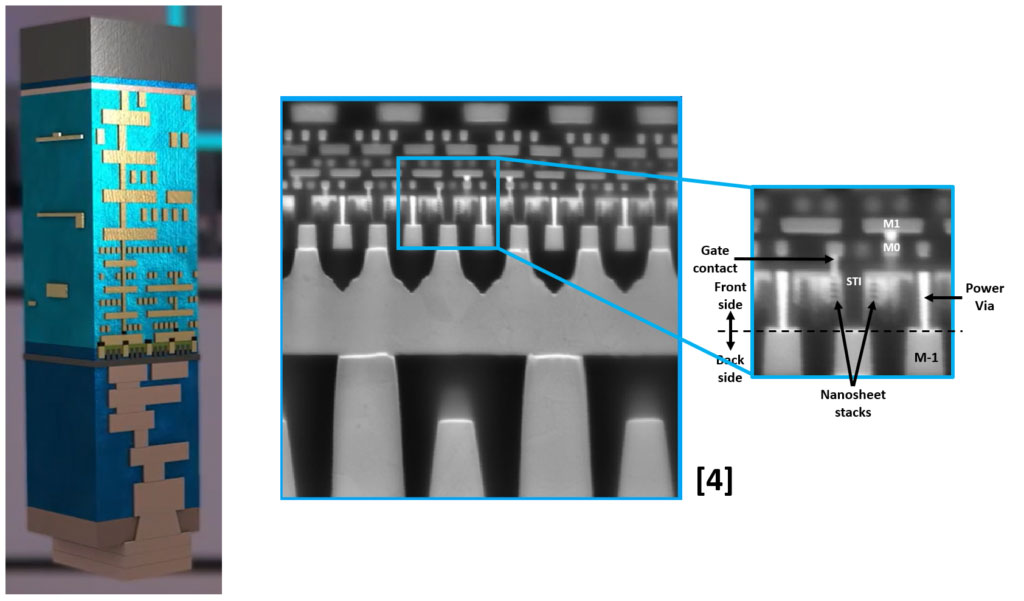

当20A GAA一代推出时,英特尔计划使用他们的PowerVia技术,将功率传输金属化放在芯片背面:

PowerVia

所以在过去的50年里,我们从10微米一代到5纳米一代,缩小了2000倍,为了分析它们,我们从光学显微镜到最新的像差校正电子显微镜。

我们还有很多代人要来!
