日本村田公司/三星2日创mmWave AiP三星Galaxy A53发现的
约翰•沙利文
谷歌的像素6 Pro 5 g手机2021年10月被释放。前端模块(mar - 2111 - 801)的分析表明日本村田公司打包mmWave天线在包(AiP)包含三星相控阵前端/收发器死。这个模块如图1所示成立两个垂直于另一个元素和放置在顶部的电话,这样天线阵列辐射的顶部和回电话。

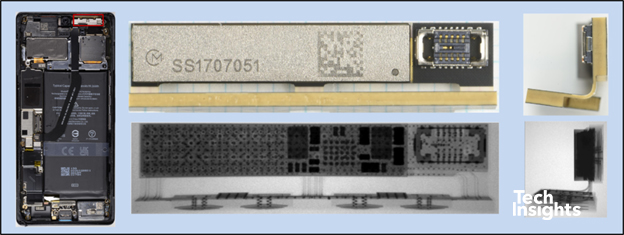

图1:谷歌像素6 Pro 5 g手机——mmWave AiP
快进5个月2022年3月,三星Galaxy A53被释放了。这个手机的分析揭示了另一个mmWave AiP从日本村田公司包含不同的三星前端/收发器死。A53包含单个AiP和所在地的天线阵辐射出前/手机。使用一个单一的AiP本身是有趣的,以前的系统一直使用至少两个。
图2:三星Galaxy A53手机——mmWave AiP
日本村田公司的全部细节SS1D14076将在即将到来的模块架构显示报告(3月- 2205 - 803),但让我们看看两个模块之间的快速比较揭示了。
最明显的区别是,第二代AiP采用单个模块衬底的天线元素相对于L型双模块配置中使用第一代航。SS1D14076的x射线显示5补丁天线元素。这些大概双波段双相叠补丁,看到以前在我们村田SS1707051 mm-Wave天线报告。
图3:日本村田公司SS1D14076 mmWave AiP - x光的细节
第一代AiP (SS1707051)共有8天线元素两个基板之间的组成模块。这个死的架构架构报告中可以发现,弧- 2111 - 802。

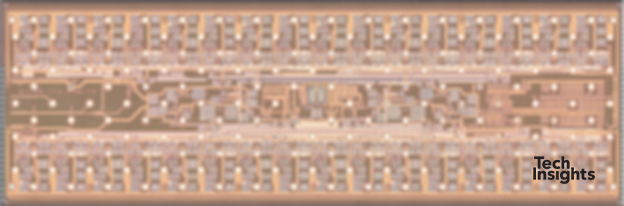

图4:三星(SS1707051 AiP)相控阵收发器死
如前所述,第二代AiP (SS1D14076)共有5天线元素。这个模具是略小于第一代死,很大程度上不同的平面布置图。

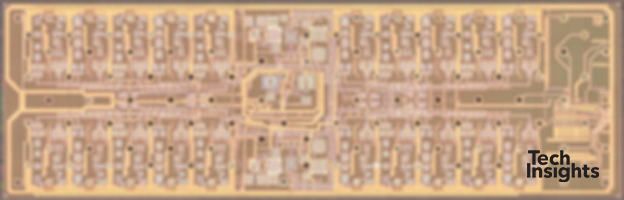

图5:三星(SS1D14076 AiP)相控阵收发器死
架构的全部细节的死将显示在架构分析报告(arc - 2206 - 802)很快,TechInsights平台。查看一些示例分析移动射频订阅,注册一个免费试用到TechInsights平台。
